AnyTork ALS‑300M1 机械式限位开关盒（阀门回讯器）
基础信息
品牌：AnyTork（安托克），阀门执行器配套附件品牌
型号：ALS‑300M1
产品类型：角行程限位开关盒 / 阀门回讯器
驱动角度：90° 角行程，适配球阀、蝶阀角行程执行器

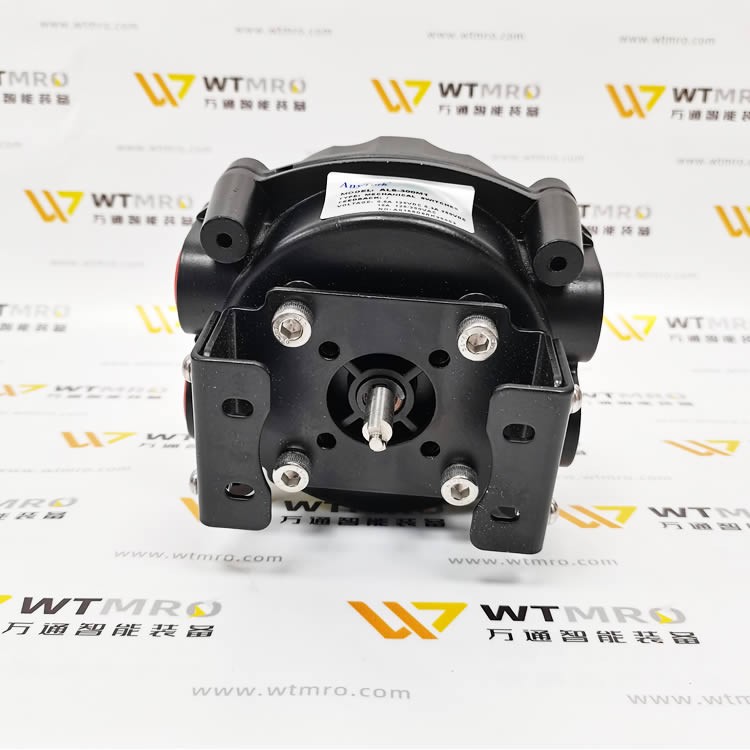

安装标准：ISO5211、NAMUR 标准安装支架，适配主流气动执行器底座
外壳材质：压铸铝合金壳体，喷塑涂层
开关类型：M1：1 组 SPDT 机械微动开关

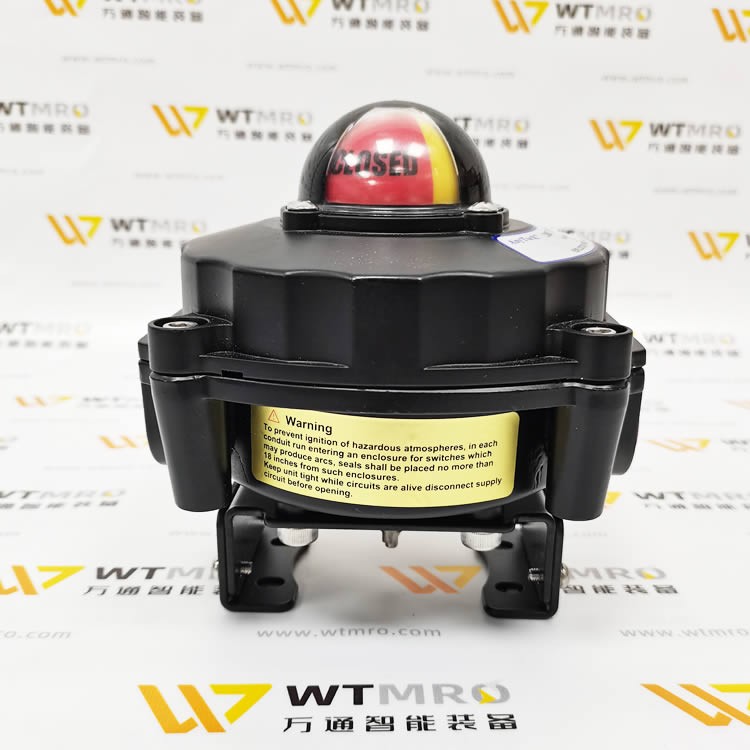

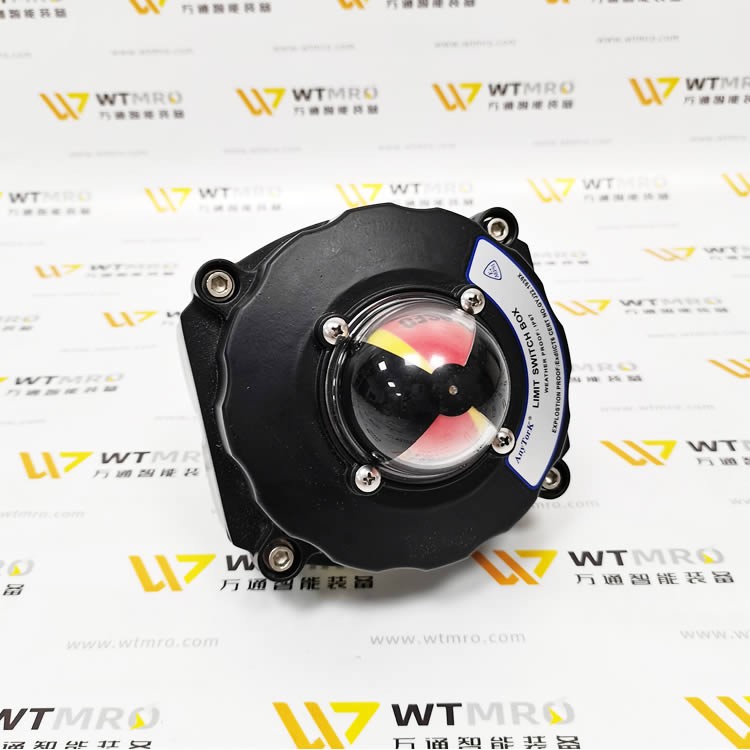

视窗：顶部多视角阀位指示器，红色 CLOSE 关闭、黄色 OPEN 开启，多角度现场可视阀位状态
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 触点规格 | 1×SPDT 单刀双掷，机械式微动开关 |
| 触点电流 | 5A/250VAC；3A/30VDC |
| 防护等级 | IP67（壳体） |
| 电缆接口 | 双出线口，标准 1/2‑NPT |
| 接线端子 | 8 位接线排 |
| 工作环境温度 | -25℃～+85℃ |
| 调节结构 | Quick‑Set 免工具可调花键凸轮，无需工具校准开关触发点 |
| 机械寿命 | ≥100 万次动作 |
工作原理
气动执行器 0‑90° 旋转带动开关盒内部凸轮转动；凸轮按压机械式微动开关，阀门全开、全关位置分别触发开关通断，输出无源开关量信号；顶部视窗同步显示阀门现场位置，信号传回控制系统做状态监控、联锁报警。
产品特点
免工具凸轮调节：弹簧花键凸轮，拆装无需工具，现场快速校准全开全关触发点位
压铸铝合金外壳，抗粉尘、防水 IP67，适合户外、现场工况

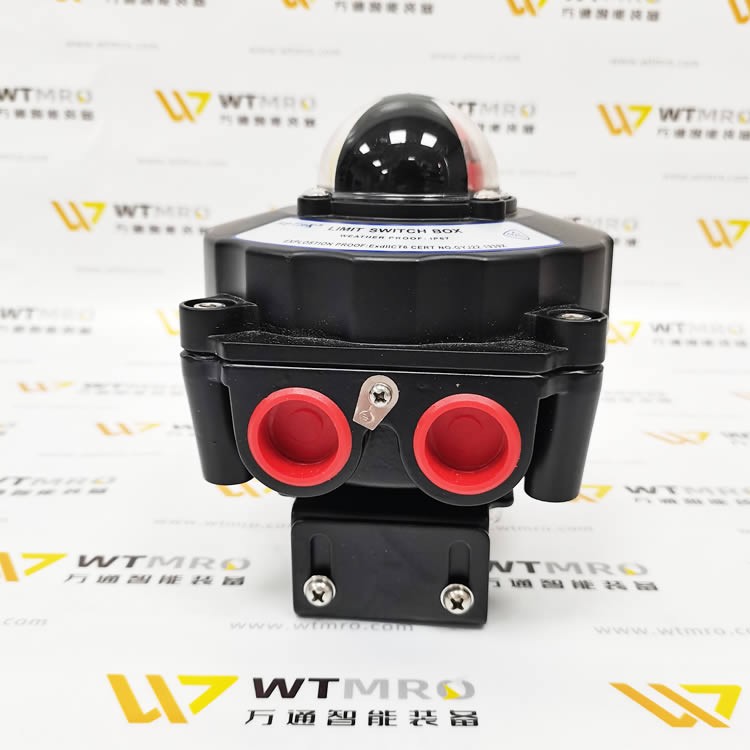

双电缆出线口，布线灵活；8 位端子排，接线方便，可兼容电磁阀接线
多角度可视阀位指示器，不用开盖即可肉眼判断阀门状态
遵循 ISO5211、NAMUR，通用性强，兼容绝大多数角行程气动执行器
机械式微动开关，无源触点，适配 PLC、继电器、DCS 开关量输入回路
应用场景
水处理、化工、暖通：气动球阀、蝶阀阀位远程信号反馈
管道自控系统：阀门全开全关状态监控、设备联锁保护、故障报警
电厂、冶金、造纸：角行程气动阀门现场阀位指示 + 远程信号回传
成套自控设备：与气动执行器配套，实现阀门状态采集
使用注意事项
本型号为普通型，不防爆；防爆工况需选用防爆版本
安装务必使用配套 ISO5211 支架，传动轴对正，避免偏心卡滞损坏凸轮
电缆接头必须锁紧，保证 IP67 防护；进水会造成内部触点短路损坏
严格控制触点负载，不要超电压电流使用；感性负载建议增加浪涌吸收
调节凸轮时不要过度用力，避免凸轮花键损伤
