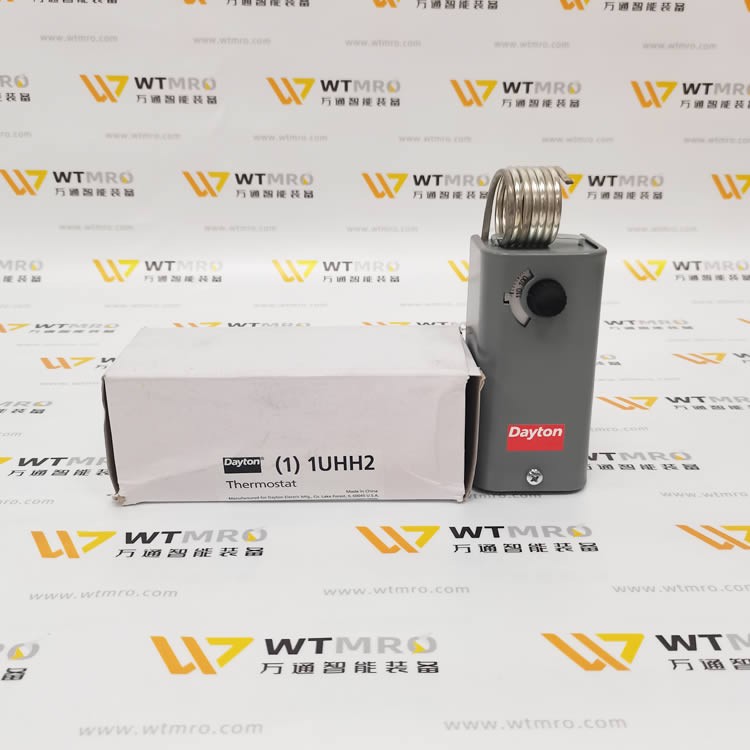

Dayton 1UHH2 机械式线电压温控器
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 型号 | 1UHH2 |
| 品牌 | Dayton（Grainger 旗下工业品牌） |
| 感温元件 | Hydraulic Air Coil 液压空气线圈，外露螺旋感温盘管 |
| 温度控制范围 | 30‑110 °F /‑1.1℃ ~43.3℃ |
| 回差（固定不可调） | 3.5 °F（约 1.9℃） |
| 开关类型 | SPDT 单刀双掷，升温动作：Open/Close on Rise |
| 工作电压 | 24‑600V AC 宽电压交流输入 |
| 阻性负载电流 | 120/208/240/277V：22A |
| 感性满负载 | 120V‑16A；240V‑8A；堵转电流 120V‑96A，240V‑48A |

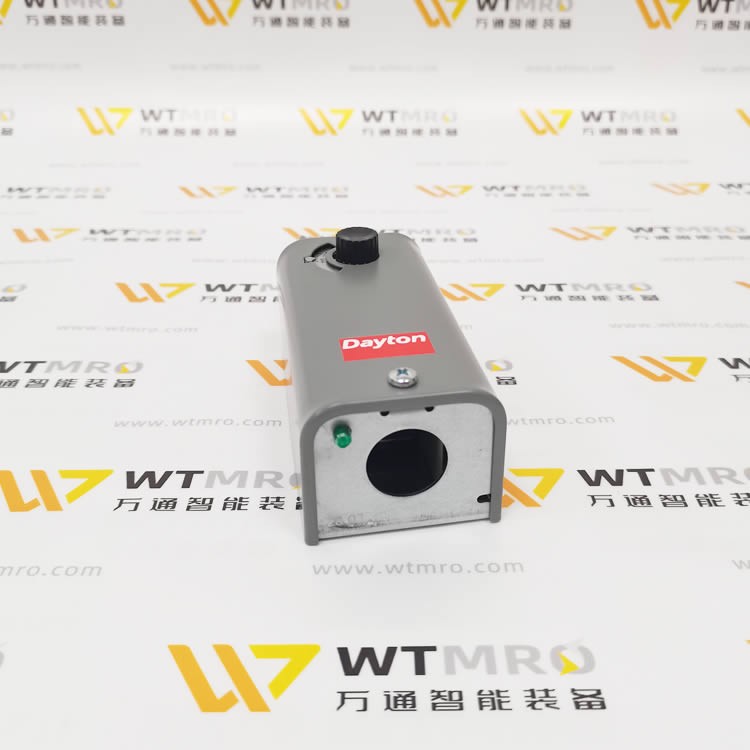

| 外壳 | 钢制壳体，NEMA 1（室内防尘） |
| 安装 | 垂直壁挂安装，配套安装板、固定螺丝 |
| 外形尺寸 | 高 5‑11/16"× 宽 2‑1/8" × 深 2‑1/8"；净重约 0.42kg |
| 认证 | UL、CUL 认证 |
工作原理
依靠外露液压空气螺旋盘管作为感温探头：环境温度变化，盘管内部介质热胀冷缩推动机械机构，驱动 SPDT 触点切换。
温度升高：一路触点断开（停止加热），另一路触点闭合（启动冷却 / 风机）
温度降低：触点反向切换，实现单级加热或者单级冷却控制，回差固定 3.5℉，无电子芯片，纯机械结构，断电记忆设定值。
产品特点
加热冷却两用，SPDT 转换触点，一套温控器可接加热回路或者冷却风机回路，单级控制，无多段程序。
线电压直接带载，不需要中间继电器，可直接驱动风机、电加热器交流负载，触点载流能力大。
纯机械式，无电子元器件，抗粉尘、电压波动，适合工业恶劣室内环境，故障率低。
外露螺旋空气线圈感温，直接感应环境空气温度；表盘旋钮手动调节设定温度。
钢制金属外壳，NEMA1 室内防尘；必须垂直方向安装。
包含安装底板与固定螺丝，开箱可直接壁挂装配。
典型应用场景
厂房车间、车库、仓库通风风机启停控制
畜牧养殖棚舍环境温度控制
电加热设备、风道辅助加热温度开关
工业厂房通风换气、冷却风扇自动温控
温室、简易暖通单级温度开关
使用注意事项
仅室内 NEMA1 使用，不可户外淋雨，不防水。
必须垂直安装，倾斜、水平安装会造成温度控制偏差变大。
感温螺旋盘管不能包裹遮挡，需要暴露在被测流动空气中；不可接触热源、太阳直晒。
固定回差 3.5℉不可人为调节；想要更小控温波动需要外加辅助继电器。
感性负载（风机电机）严格遵守铭牌满负载电流，严禁超电流，否则触点烧蚀粘连。
无远程探头，感温线圈就是本体自带外露盘管，不支持远距离测温。
故障判断要点
温度变化旋钮调节，触点无通断：内部机械机构卡滞、液压感温元件泄漏，温控器损坏。
温度已经达到设定值，负载持续工作：触点熔焊粘连，需要更换。
控温偏差大：安装非垂直、感温盘管被遮挡，或者环境气流直吹盘管。
