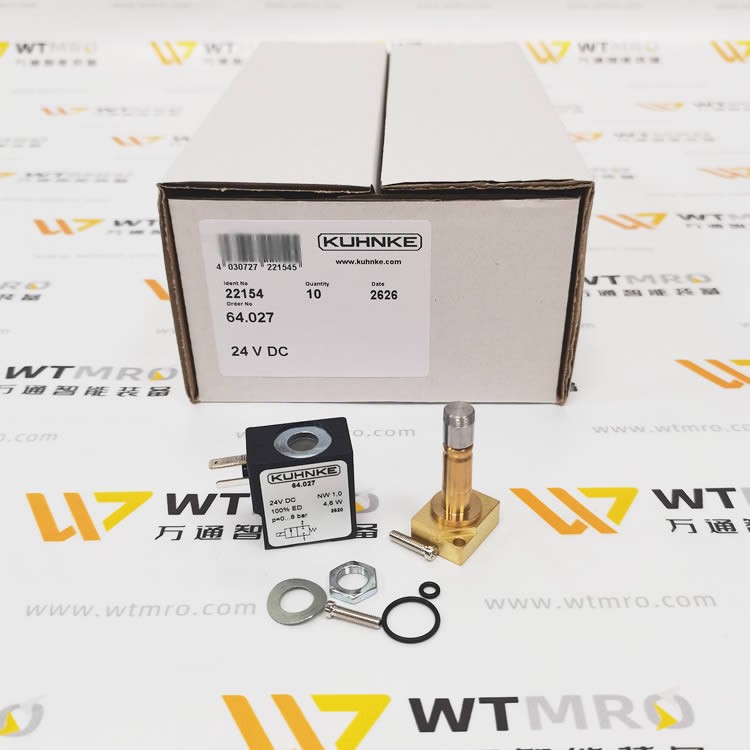

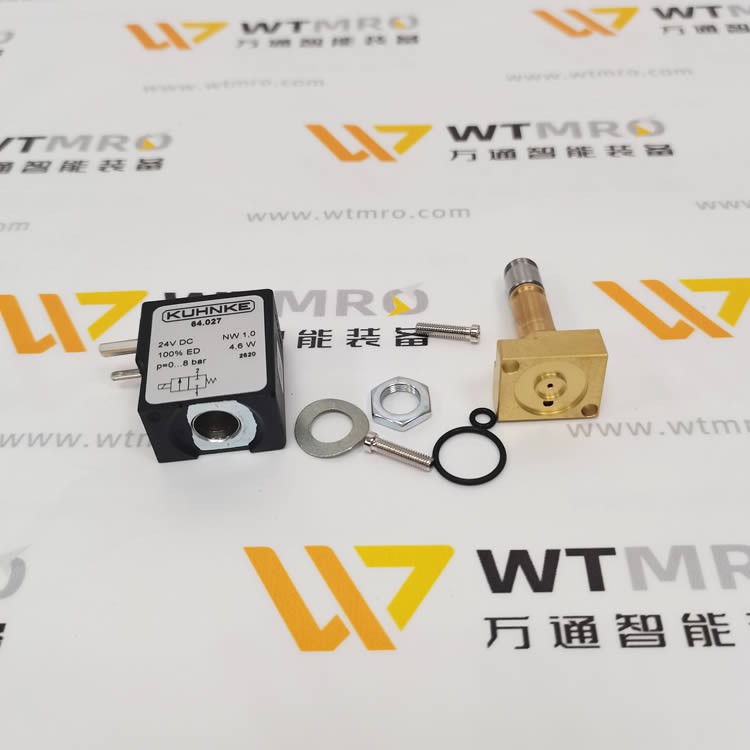

KUHNKE（库恩克，归属 Kendrion）22154 电磁线圈
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 型号 | 22154 |
| 品牌 | KUHNKE（库恩克，Kendrion 集团） |
| 额定电压 | 24 VDC |
| 消耗功率 | 4.5 W |
| 通电持续率 | 100% ED（可长期连续通电） |
| 电气端子 | 6.3×0.8mm 标准插片端子（DIN46247） |
| 线圈封装 | 环氧树脂全灌封 |
| 绝缘等级 | E 级，120℃Ellis Kuhn... |
| 适配阀体 | KUHNKE 64、65 系列微型电磁阀本体 |
| 允许电压波动 | 额定电压 ±10% |
| 工作环境温度 | -10℃ ~ +70℃ |
| 防护等级 | IP54（配对应插座） |
| 净重 | 约 42g |
产品特点
环氧整体灌封结构：抗振动、耐油、耐湿气，适合设备内部油污、粉尘工况，绝缘可靠。
100% ED 连续工作制，支持 24 小时长期得电工作，线圈温升可控，不易过热烧毁。
标准 6.3 插片接口，接线方便，可配对应插座，现场拆装便捷。
专为 KUHNKE 64/65 微型阀匹配，体积小巧，阀岛多阀密集安装占用空间小。
德国原厂绕组工艺，响应速度快，重复动作寿命长；兼容空气、部分中性介质先导阀驱动。
线圈可单独拆卸更换，阀体不用整体换掉，降低备件成本。
典型应用场景
工业自动化微型气动控制回路
纺织设备、包装设备气路先导控制
医疗设备分析仪器气路电磁阀
测试设备、小型阀岛控制单元
实验室流体控制设备
故障识别要点
万用表直流电阻测量：24V‑4.5W 线圈常温电阻约 128Ω 左右，阻值为 0Ω 短路；无穷大为线圈内部断线，线圈损坏。
通电异常发烫：检查供电电压是否超出 24V±10% 范围；确认不是短时间高频冲击通电。
线圈通电但阀不动作：确认线圈供电到位，同时排查阀体阀芯卡滞（并非线圈故障）。
使用注意事项
该线圈只适配 KUHNKE 64/65 系列阀体，不可强行安装其他品牌阀，会出现吸力不足或者装配干涉。
直流线圈建议回路并联续流二极管，抑制反向电动势，保护 PLC 输出触点。
不要超电压供电，电压过高会快速过热烧毁线圈。
IP54 防护需要完整装配配套插座，裸线圈不可以直接暴露喷淋环境。
