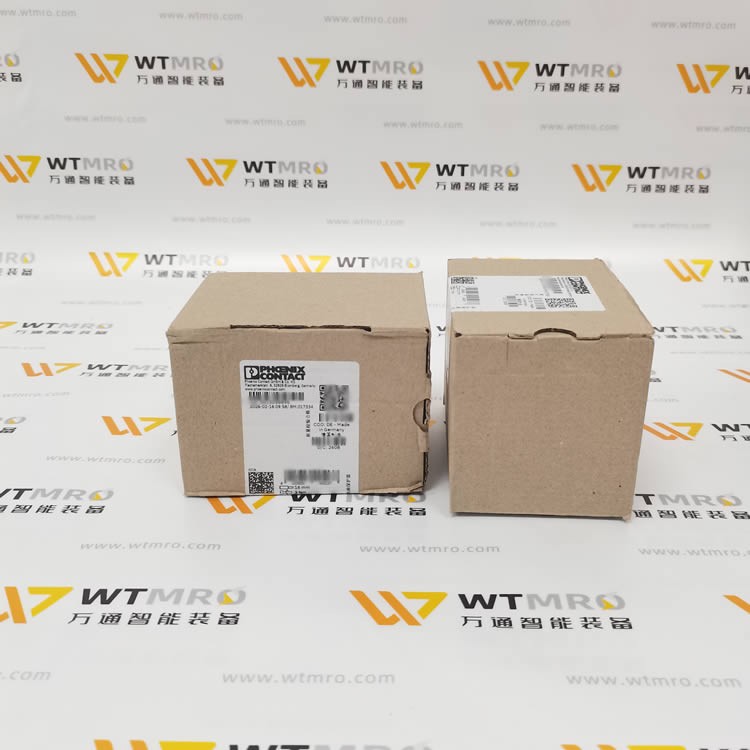

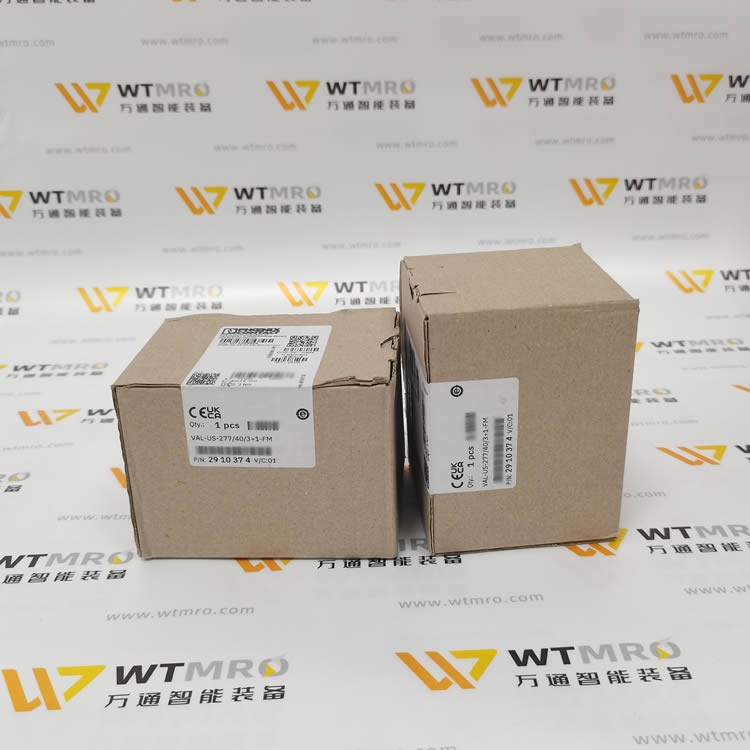

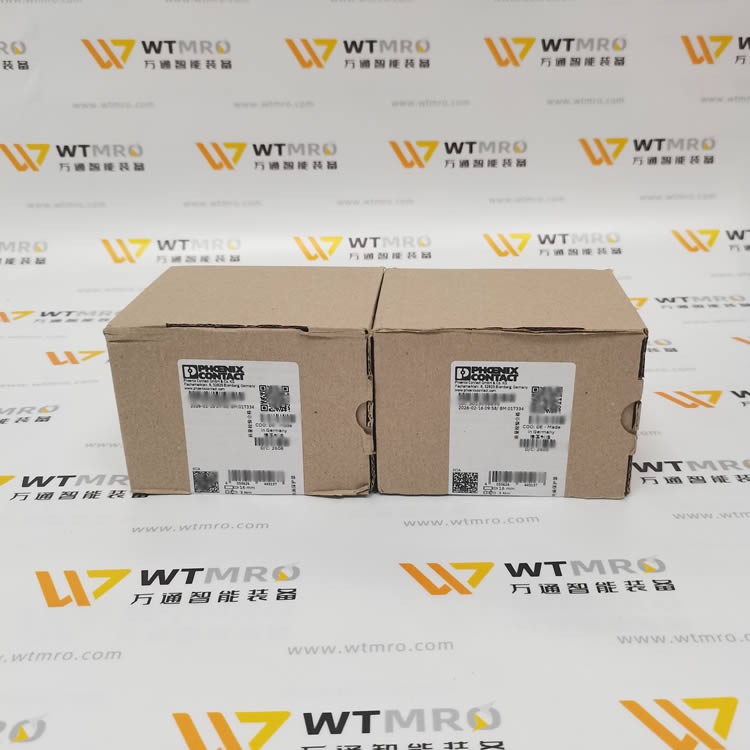

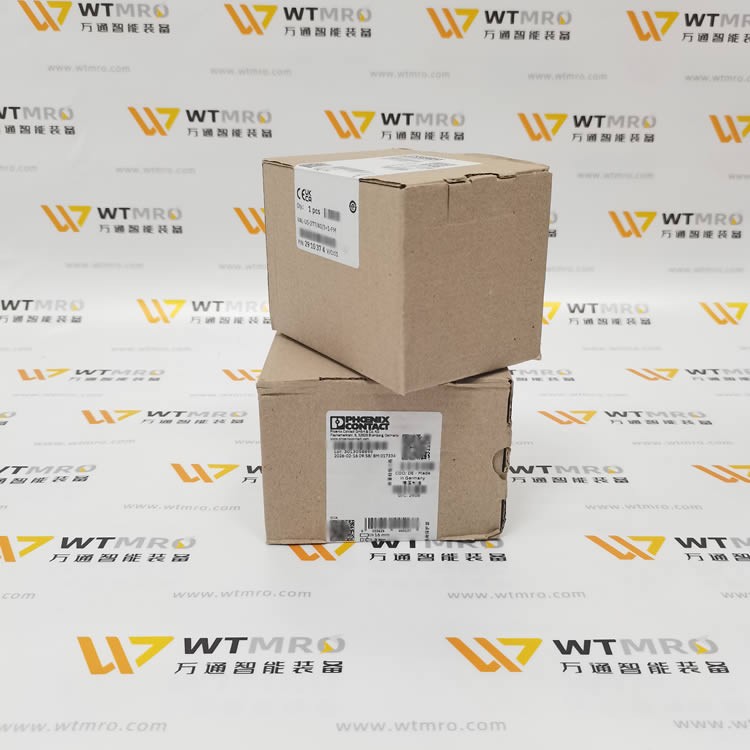

PHOENIX CONTACT 菲尼克斯 VAL‑US‑277/40/3+1‑FM 电涌保护器
型号拆解
VAL‑US：VALVETRAB‑US 系列，UL 认证电源浪涌保护器
277：相电压 277V，系统线电压 480V AC
40：最大放电电流 Imax (8/20μs) 40kA
3+1：保护模式 3L‑PE + N‑PE（三相火线对地，零线对地），适配 TN‑S、TT 配电系统
FM：Fault Message，集成遥信转换触点，远程上报故障状态
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 订货号 | 2910374 |
| 保护类别 | IEC‑T2 / EN‑T2 |
| 适用系统 | 277/480V AC 三相 50/60Hz，TN‑S、TT |
| 最大持续运行电压 Uc (L‑N) | 385V AC |
| 最大持续运行电压 Uc (N‑PE) | 305V AC |
| 标称放电电流 In (8/20μs) | 20kA |
| 最大放电电流 Imax (8/20μs) | 40kA |
| 短路耐受能力 ISCCR | 25kA |
| 保护模式 | 3L‑PE、N‑PE（3+1 模式） |
| 遥信触点 FM | 转换触点；5V‑250V AC /30V DC；5mA‑750mA |
| 安装方式 | NS35 标准 DIN 导轨 |
| 接线方式 | 螺丝接线；硬线 1.5‑35mm²，软线 1.5‑25mm²；拧紧力矩 3‑4.5Nm |
| 结构 | 可插拔独立保护模块，模块损坏可单独更换无需更换底座 |
| 状态指示 | 每路模块本地机械视窗（绿色正常 / 红色失效）+FM 遥信输出 |
| 外壳材质 | PBT/PA6.6；阻燃 UL94‑V0；污染等级 2 |
| 防护等级 | IP20（柜内使用） |
| 工作温度 | ‑40℃ ~ +80℃ |
| 单重 | 约 406g |
产品特点
3+1 保护架构：三相火线‑保护地、零线‑保护地，适合 TN‑S、TT 配电，降低共模浪涌对设备的冲击。
模块化插拔设计：某一路保护模块老化失效，可单独拔换模块，底座保留，不用重新布线，运维成本低。
双重状态监控：模块本体红绿机械视窗现场肉眼判断好坏；FM 遥信转换触点，接入 PLC / 声光报警器实现远程故障告警。
内置热脱扣分离装置，当压敏电阻劣化过热，可靠脱扣隔离，避免起火风险。
UL、IEC 双标准认证，适配 480V 北美工业电压等级，海外设备、出口设备配电柜优先选用。
紧凑 DIN 导轨安装，整体模块式，接线简单，适合主配电柜、分配电柜二级浪涌防护。
典型应用场景
480V 三相工业配电柜二级浪涌保护（T2 防护）
出口设备、北美标准工控系统控制柜
工厂自动化产线、变频器、伺服、PLC 控制柜防感应雷与电网操作过电压
风电辅控、发电机组电控柜、工程机械大型电控系统
楼宇、厂房分配电柜，精密仪器前端电源浪涌抑制
使用注意事项
属于 T2 二级电涌保护器，前面必须配置前端短路保护（熔断器 / 断路器），严格按照手册选配。
仅控制柜内 IP20 使用，不可露天直接安装。
遥信触点只是无源干接点，外部需要自己供电采集信号。
模块视窗变红代表保护元件寿命耗尽，必须及时更换对应插拔模块，不可继续带电运行。
接地回路必须尽量短、粗，减小接地引线电感，保证防雷效果。
