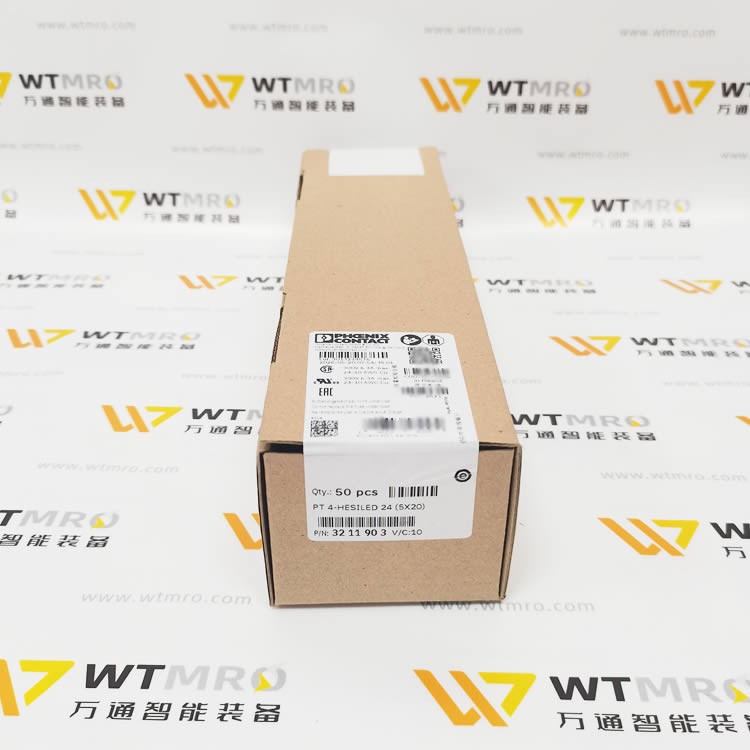

PHOENIX CONTACT 菲尼克斯 PT 4‑HESILED 24 (5X20) 保险丝接线端子
型号释义
PT4：PT 系列，直插弹簧连接，额定导线 4mm²
HESI：Fuse 保险丝端子
LED：内置熔断指示 LED
24：LED 适配电压 24V AC/DC
(5X20)：适配保险管规格 5×20mm 玻璃 / 陶瓷 G 型保险丝docs.rs-on...
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 订货号 | 3211903 |
| 安装方式 | NS35‑7.5 / NS35‑15 DIN 标准导轨 |
| 接线方式 | Push‑in 直插弹簧，免工具接线 |
| 导线截面 | 0.2‑6mm²，硬线 / 带冷压端子软线；AWG24‑10 |
| 极数 | 单极，1 进 1 出 |
| 端子间距 | 6.2 mm |
| 适配保险丝 | 5×20 mm G 型保险管，最大 6.3A（电流由保险管决定） |
| LED 工作电压 | 24V AC/DC（保险熔断时 LED 亮起告警） |
| 外壳材质 | PA6.6，UL94‑V0 阻燃，无卤docs.rs-on... |
| 颜色 | 黑色 |
| 工作温度 | ‑60℃ ~ +105℃ |
| 防护 | IP20（控制柜内使用） |
| 附加功能 | 带测试插孔，可现场测量回路通断 |
| 单只净重 | 约 12.3g |
产品特点
直插免工具接线：硬导线、压好冷压头软线直接插入即可，无需螺丝刀，布线效率高，弹簧夹持抗振动松动docs.rs-on...。
翻盖杠杆式保险座：向上翻开翻盖即可拆装更换 5×20 保险管，断电快速更换保险丝。
熔断 LED 指示灯：回路过载保险丝熔断，LED 直接点亮，快速定位故障回路，不用逐路测量排查。
自带测试孔，无需拆线就可以测量输入、输出侧电压，方便故障检修。
阻燃无卤外壳，满足轨道交通 DIN45545‑2 防火标准，抗冲击、耐化学腐蚀docs.rs-on...。
紧凑 6.2mm 宽度，节省控制柜柜内空间，正面接线，狭小柜体也方便布线。
属于 CLIPLINE complete 完整端子系统，可和同系列 PT 端子跨接、组合使用。
典型应用场景
使用注意事项
LED 只适配24V AC/DC 系统，不可用于更高电压回路。
回路最大电流受保险管限制，本体最高适配 5×20 保险最大 6.3A，不可超配保险丝。
仅室内控制柜 IP20 使用，不能露天直接使用。
保险熔断之后，一定要排查短路过载根源，再更换同规格保险管，禁止加大保险规格。
