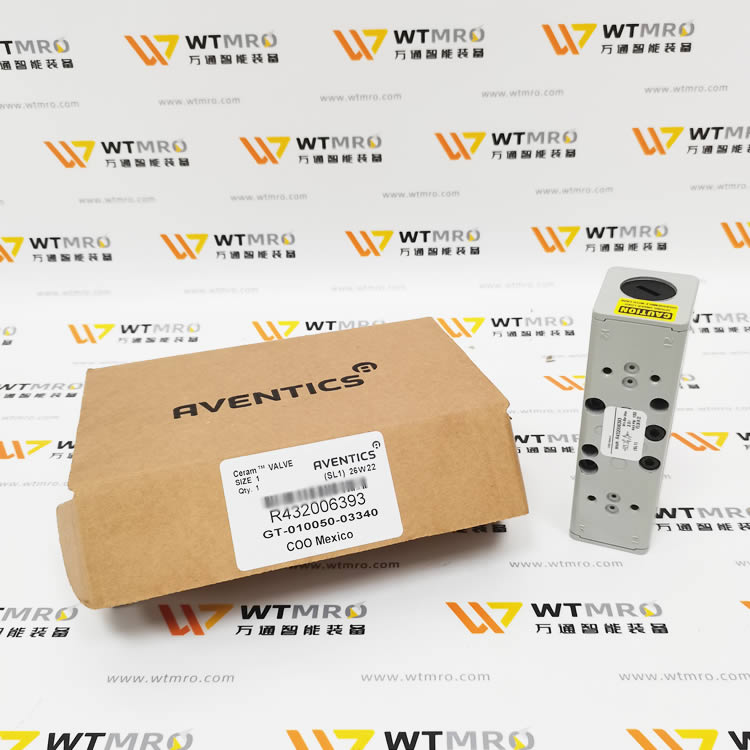

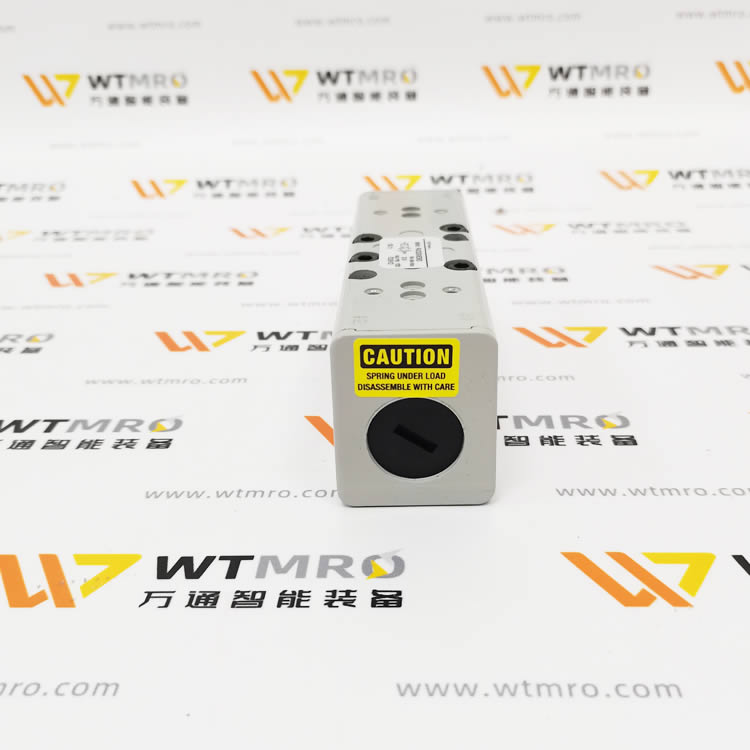

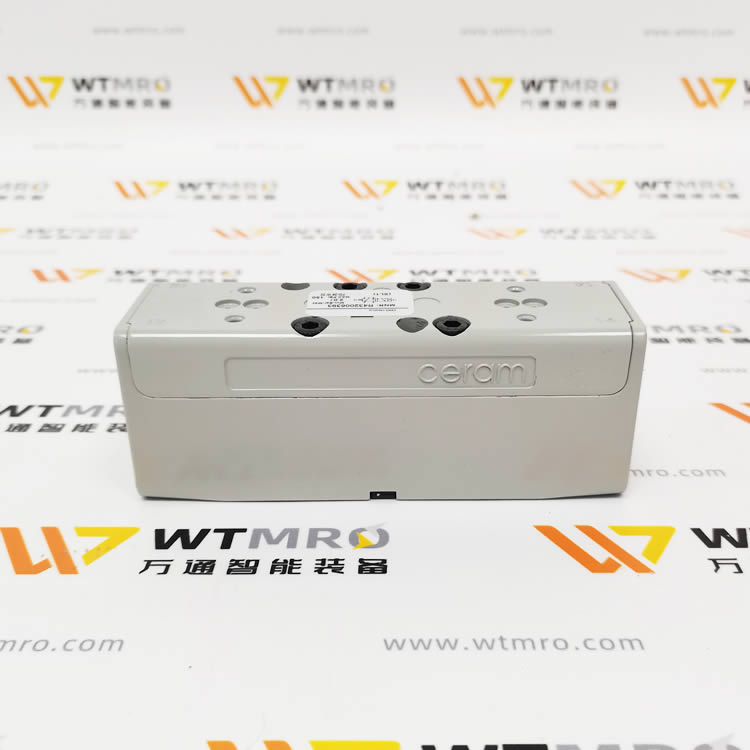

AVENTICS R432006393 安沃驰 CERAM ISO1 二位五通单电控底板电磁阀

一、完整型号释义

物料号：R432006393完整规格型号：CERAM-ISO1-5/2SR-E-AIR-PLT

1. CERAM：陶瓷滑阀密封系列，长寿命无油润滑

2. ISO1：ISO5599-1 Size1 标准底板阀

3. 5/2：二位五通换向阀

4. SR：Single Retur 单电控弹簧复位，断电自动回中位

5. E：标准线圈内置先导，内先导供气

6. AIR-PLT：仅阀体，不含安装底板 / 汇流板

二、核心技术参数

气动性能

• 标准流量 Qn：1100 L/min，大流量适配中大型气缸

• 工作气压：3～10.3 bar（0.3~1.03MPa）

• 耐压：15 bar；介质：干燥压缩空气，可无油润滑长期运行

• 换向响应：通电≤45ms，弹簧复位≤55ms

电气规格

• 标配内置先导线圈，标准 24VDC（同系列可替换 AC24V/110V/220V）

• DC 线圈功耗：2.7W，EN175301-803 标准 A 型插头

• 防护 IP65（装配标准插头后），带手动强制测试按钮

机械与环境

• 阀体材质：压铸锌合金，陶瓷滑片密封，耐磨抗杂质

• 寿命≥1.5 亿次循环，陶瓷密封终身免更换

• 工作温度：-15℃ ~ +66℃，耐机床切削液、液压油雾

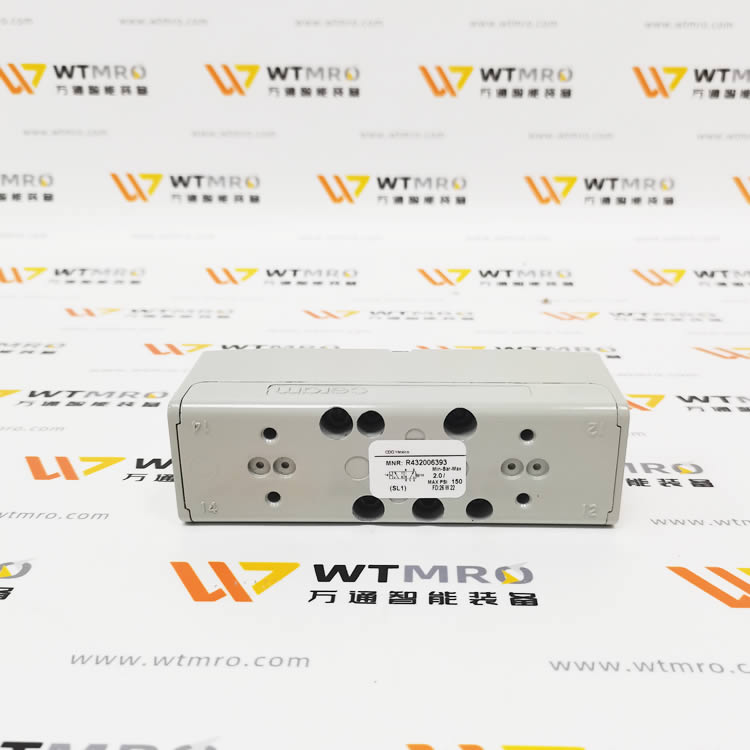

• 底板接口遵循 ISO5599-1，汇流板 G1/2 进气、G3/4 出气

三、结构核心优势

1. 陶瓷滑片密封：相比橡胶滑柱，抗粉尘、水汽，极少磨损，适合车间恶劣工况

2. ISO1 标准化阀岛，单阀独立底座 / 多联汇流板自由组合，布线整洁，兼容亚德客 ESV420 安装布局

3. 单电控弹簧复位，失电气缸自动退回安全位，工装夹紧、顶升机构安全联锁适配

4. 内先导设计，低压气源仍可稳定换向，无需外接外部先导气管

5. 体积紧凑，可与 IGUS 拖链、控制柜低压元件集成布置

四、配套应用场景（匹配你的机床 / 液压测试台）

1. 液压综合测试台、气密性设备夹紧、顶升气缸气动换向控制

2. 数控机床工装滑台、定位气缸、冲压顶料驱动

3. Woerner 润滑系统气动分配阀、设备吹扫气路开关

4. 搭配 Sprecher+Schuh PCS-025 变压器 24V 供电，PLC 输出驱动，线缆收纳进 IGUS 拖链

五、安装使用要点

1. 必须配套 ISO1 规格专用安装底板（PLT 为仅阀体，不含底座）

2. 气源前端配置油水分离器，过滤精度≤5μm，延长陶瓷密封寿命

3. DC24V 线圈输出点并联续流二极管，保护 PLC 模块触点

4. 多阀组成阀岛时，汇流板可集成单向节流，直接调节气缸速度

5. 油污工况定期清理插头防水面，避免水汽侵入线圈造成短路
