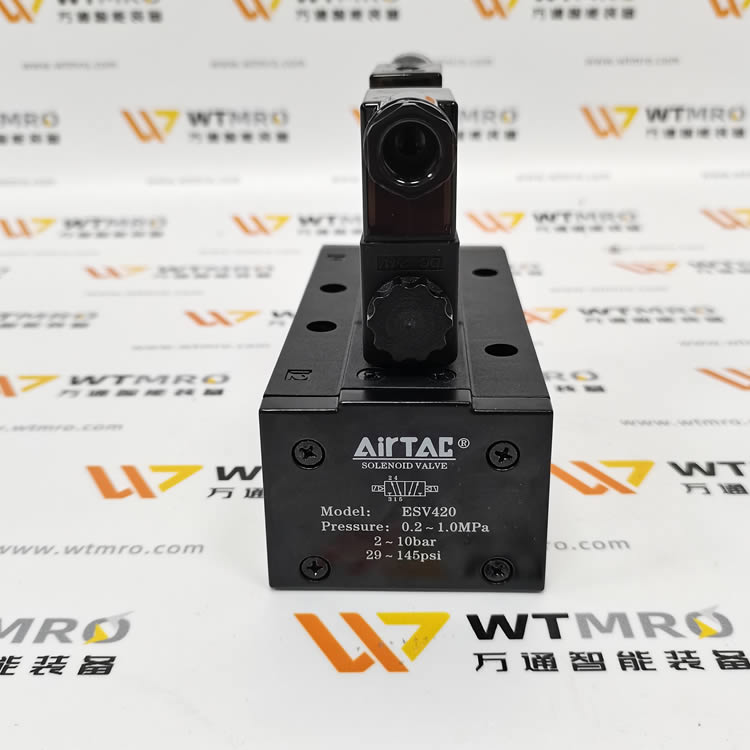

AIRTAC ESV420 亚德客 ISO 标准二位五通电磁阀

一、型号完整释义

• ESV：ISO5599-1 标准底板式电磁阀系列

• 4：400 规格大流量阀体

• 20：二位五通换向阀

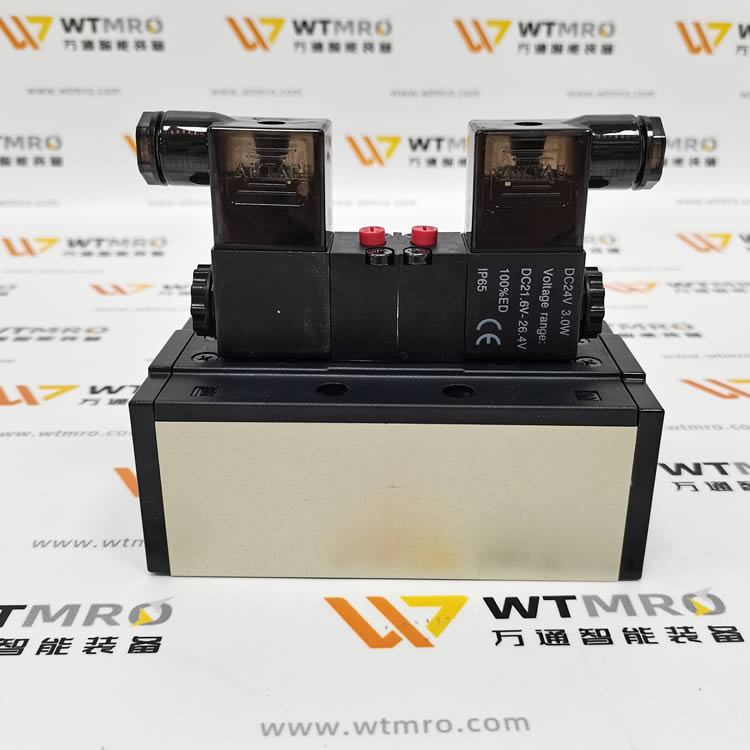

• ESV420：单电控弹簧复位；ESV420B：双电控（记忆自锁）

后缀电压代码

• C：AC24V / A：AC220V / E：DC24V / D：DC12V

二、核心技术参数

1. 流通性能

• 有效截面积：69mm²，CV=3.85，大流量适配大缸径气缸

• 换向响应：50/68ms（0.5MPa 工况）

2. 气压规格

• 内先导工作压力：0.2~1.0MPa（2~10bar）

• 外先导可用 0~1.0MPa，耐压 1.5MPa（15bar）

• 介质：干燥压缩空气，过滤精度≥40μm，无需供油润滑

3. 接口尺寸

• 阀板底座进气 P：PT1/2"

• 出气 A/B 端板：PT3/4"

4. 电气参数

• DC24V 线圈功耗：3W；AC220V：4.5VA

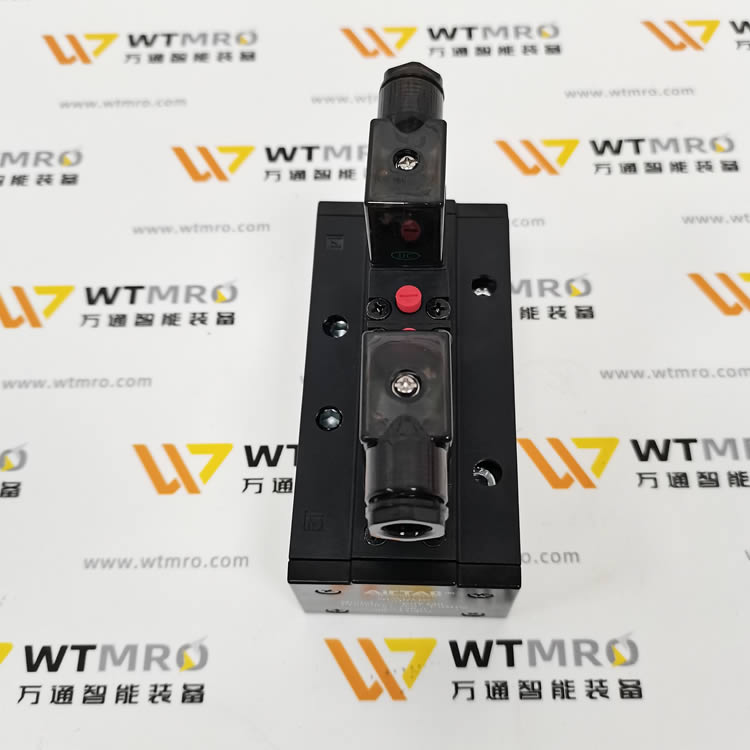

• 线圈绝缘 B 级，防护 IP65，带手动强制测试按钮

5. 环境

• 工作温度：-20℃ ~ +70℃，耐车间油雾、冷凝水

三、结构与优势

1. ISO 国际标准底板安装，可单阀独立底座、多联汇流阀岛集成，布线整洁

2. 滑柱式密封，低摩擦、长寿命，支持高频往复动作

3. 底座集成排气节流，无需额外加装接头调节气缸速度

4. 可切换内 / 外先导模式，负压、低压气源场景通用

5. 单电控断电自动复位；双电控断电保持当前工位，适合夹紧工装保压

四、配套应用（匹配你的机床 / 液压设备）

1. 液压测试台、气密性检测设备夹紧气缸、顶升气缸换向控制

2. 数控机床工装滑台、定位气缸、料架气动驱动

3. Woerner 润滑系统气动分配阀、吹扫气路开关

4. 搭配 IGUS 拖链收纳 24V 控制线，配合 PLC、Sprecher+Schuh 变压器供电

五、安装使用要点

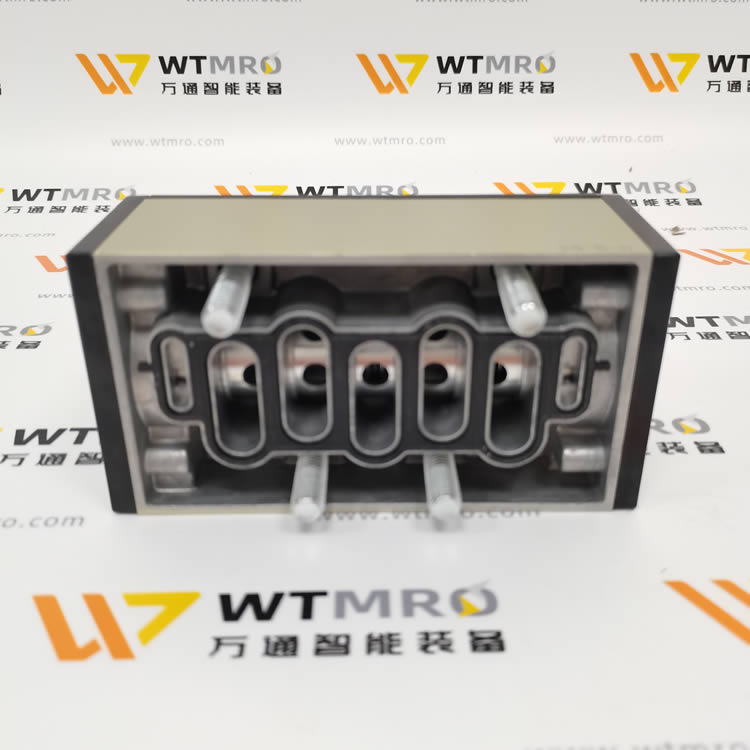

1. 必须配套 ESV400 系列专用底座，不可直接螺纹接管

2. 气源前端加装油水分离器，防止杂质磨损阀内密封

3. DC24V 线圈建议并联续流二极管，保护 PLC 输出点

4. 多联阀岛集中布置，排气口加装消音器降低车间噪音
