Hydrotechnik WLWP-DD-0160-S1.5 海德泰尼克一体化无线测力传感器

一、品牌与型号说明

1. 品牌背景德国 Hydrotechnik（海德泰尼克），液压测试、载荷测量专业厂商；WLWP 无线测力模块由 Hydrotechnik 联合英国 Mantracourt T24 无线遥测平台开发，硬件、通讯协议完全兼容 T24 整套无线采集系统。

2. 型号分段释义 WLWP-DD-0160-S1.5

• WLWP：Watchlog Wireless Platform 一体化无线称重 / 测力总成（测力本体 + 内置 2.4G 无线发射单元一体）

• DD：Dual Diaphragm 双膜片剪切结构，抗偏心载荷、侧向冲击力，工装夹紧、油缸推力测量专用

• 0160：额定量程 160kN（16 吨）

• S1.5：配套原厂 1.5m 四芯屏蔽应变信号线

二、核心测力本体参数

1. 量程与过载

• 额定载荷：160kN

• 安全过载：150% FS；破坏极限：300% FS

2. 测量精度

• 综合线性精度：0.05% FS，迟滞≤0.03% FS

• 温度漂移低，长期零点稳定，适配液压冲击动态测力

3. 机械结构

• 双膜片合金钢主体，表面钝化防锈，耐切削液、液压油腐蚀

• 受力垂直安装设计，大幅抵消单边夹紧、偏载造成的数据漂移

4. 应变桥规格：标准 350Ω 惠斯通电桥，内置 5V 激励供电

三、内置 T24 无线采集单元参数

1. 无线通讯

• 频段：2.4GHz 工业免许可频段，ETSI/FCC 国际认证，支持出口欧美设备

• 视距传输距离：标配内置天线 120m，选配外置天线可达 300m

• 组网：一对多，单只传感器可同时向 PLC 模拟量模块、手持数显、电脑基站同步上传载荷数据

2. 采样速率：1~200Hz 软件可调，支持动态冲击、持续静态压力监测

3. 供电方案（双备份）

• 内置 D 型电池仓：低功耗长期监测续航最长 5 年

• 外接直流 5~18VDC：高频动态测试、24h 连续采集优先外接供电

4. 防护等级 IP67，全密封金属外壳，防水防尘抗油雾

5. 工作环境：-20℃ ~ +55℃，适配机床车间、液压测试台潮湿油污工况

四、配套线缆 S1.5（1.5 米屏蔽线）

四芯屏蔽专用应变线缆，屏蔽层单端接地，抑制伺服、变频器共模干扰；移动工装场景无需穿 IGUS 拖链，杜绝线缆反复拖拽断裂问题。

五、配套同系列接收设备（Hydrotechnik Watchlog T24 系统）

1. T24-AO1 模拟量接收器：输出 4–20mA/0–10V，直接接入控制柜 PLC 采集载荷信号

2. T24-BSi USB 基站：电脑端 T24 Toolkit 软件，零点 / 满量程校准、实时曲线记录、数据存储导出

3. T24-HS 手持数显终端：现场调试直接读取夹紧力、油缸推力实时数值

六、产品核心优势

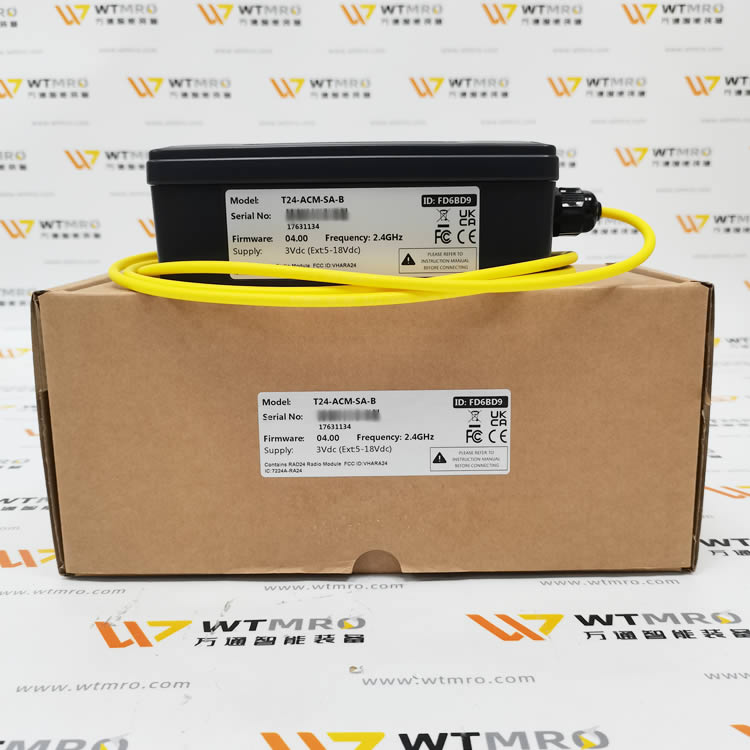

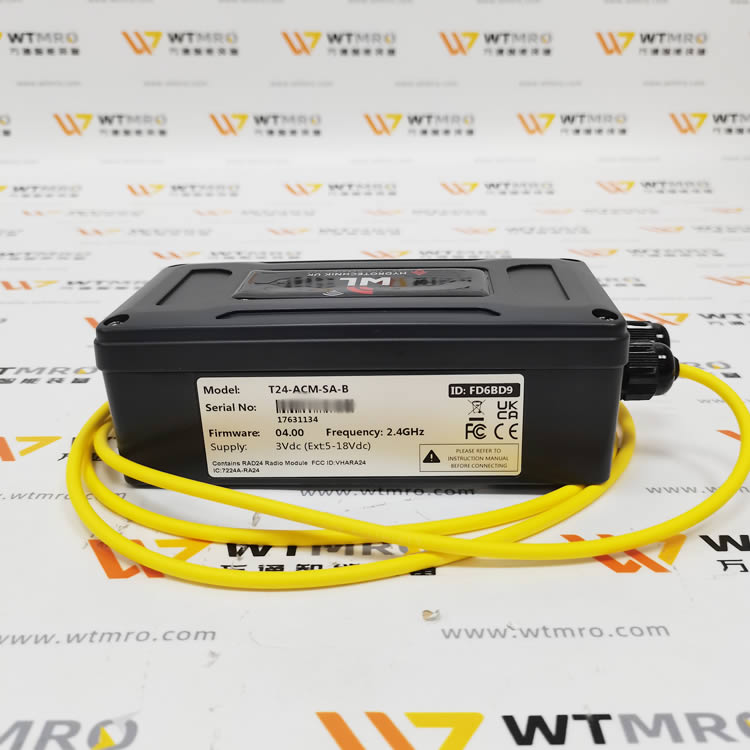

1. 一体化集成：测力传感器 + 无线发射一体，省去分体式 T24-ACM-SA 外接称重传感器的装配工序，布线简洁；

2. DD 双膜片抗偏载，机床工装单边压紧、液压油缸偏心推力测量数值稳定不漂移；

3. IP67 全密封机身，适配液压测试台、润滑泵站、数控机床恶劣油雾潮湿环境；

4. 无线传输省去往复滑台、旋转工装拖链布线，消除线缆磨损、断线故障；

5. 电池 / 外接电源双供电，设备停机检修仍可持续记录载荷数据；

6. 整套系统国际无线安全认证，整机出口北美、欧洲无需整改无线合规。
