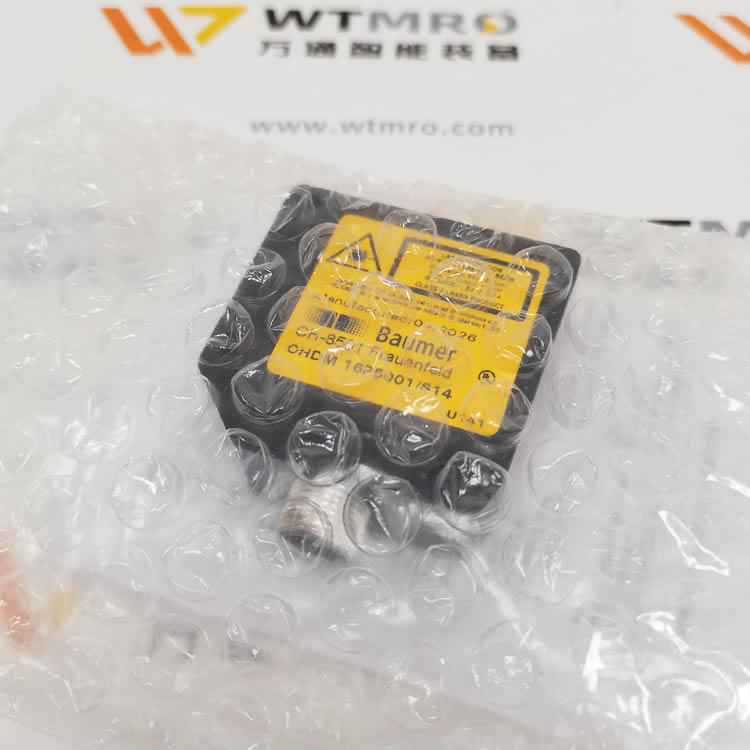

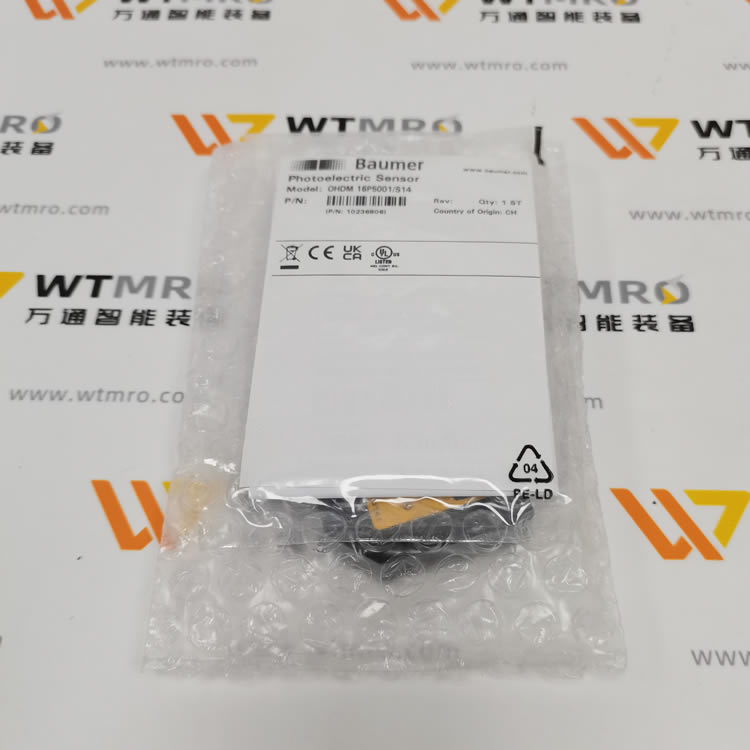

AUMER OHDM 16P5001/S14（瑞士堡盟）

一句话定位：背景抑制型激光漫反射光电传感器，矩形金属外壳、IP67、PNP 输出，用于高精度、抗干扰的小物体 / 透明 / 光亮表面检测。

一、型号解读

• OHDM：系列代号（O = 光电，H = 激光，D = 漫反射，M = 矩形）

• 16：16 系列，紧凑矩形

• P：PNP 输出

• 5001：背景抑制、激光光源、标准版本

• S14：M12×1 4 针接头

• 物料号：10236806

二、核心参数

1. 光学与检测

• 原理：背景抑制（BGS）漫反射

• 光源：脉冲红色激光，650nm，激光等级 2

• 检测距离：25～300mm（可调）

• 焦点距离：80mm（焦点处重复精度 **<0.1mm**）

• 最小可测：0.1mm微小物体

• 输出模式：亮通 / 暗通可切换

2. 电气

• 供电：10～30VDC

• 输出：PNP，最大 200mA

• 响应时间：<0.6ms（高速）

• 保护：短路 / 反极性保护

• 功耗：空载≤35mA

3. 机械与环境

• 外形：矩形 15.4×50×50mm

• 外壳：压铸锌，前端玻璃

• 防护：IP67（防尘防水）

• 温度：-10℃～+50℃

• 调节：8 圈精密电位器（距离微调）

• 接口：M12 4 针

• 指示灯：黄色 LED（输出状态）

三、关键特点

1. 激光 + 背景抑制：精准忽略背景，稳定检测透明、光亮、深色物体

2. 超高重复精度：焦点处 **<0.1mm**，适合精密定位 / 计数

3. 高速响应：<0.6ms，适配高速流水线

4. 抗干扰强：激光光源抑制环境光；多传感器可并排安装（互扰抑制）

5. 坚固耐用：金属外壳 + IP67，适配工业恶劣环境

四、典型应用

• 电子 / 半导体：微小元件检测、晶圆定位

• 包装 / 食品：透明瓶 / 袋检测、标签识别

• 汽车：金属 / 塑料零件高精度检测

• 物流：高速计数、窄间距物体区分

• 机床：工件到位 / 防错检测
