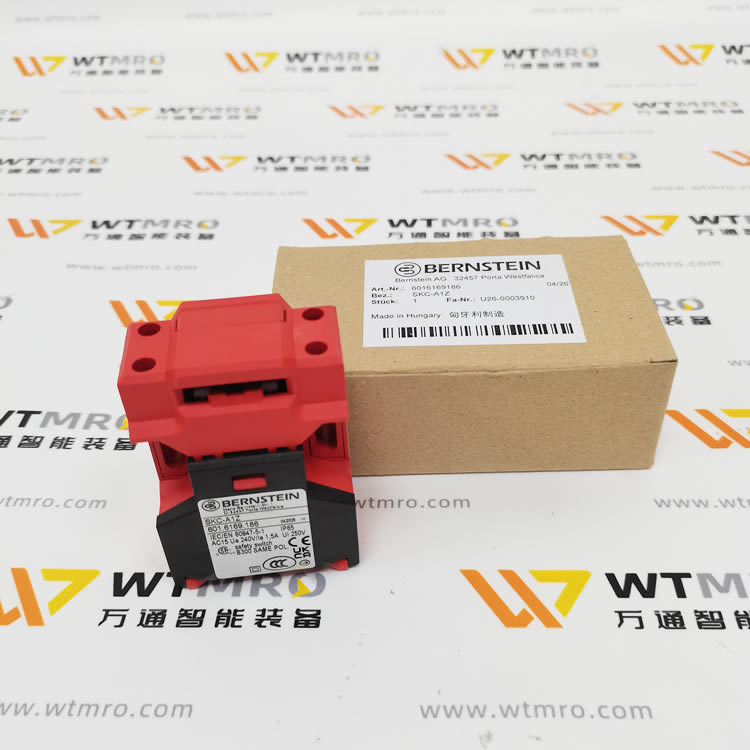

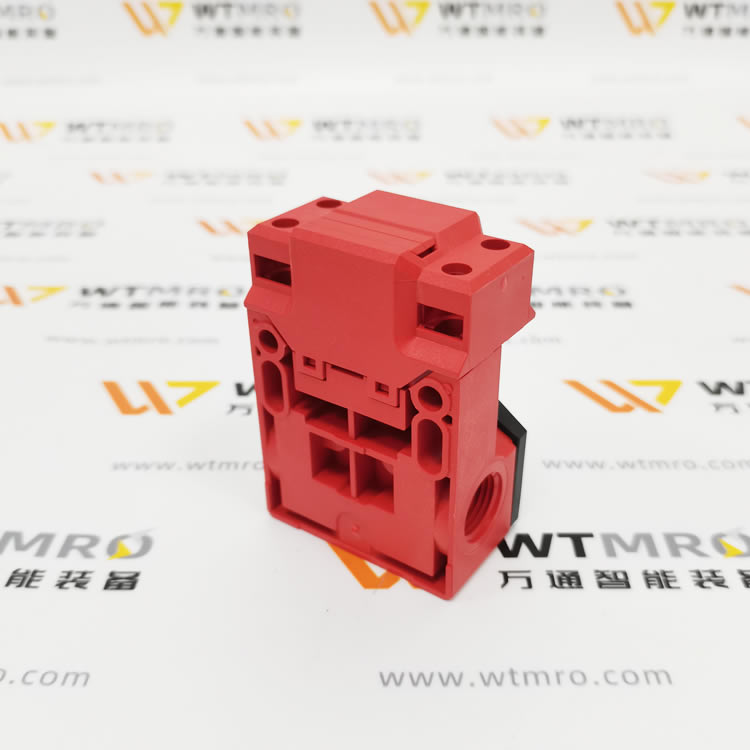

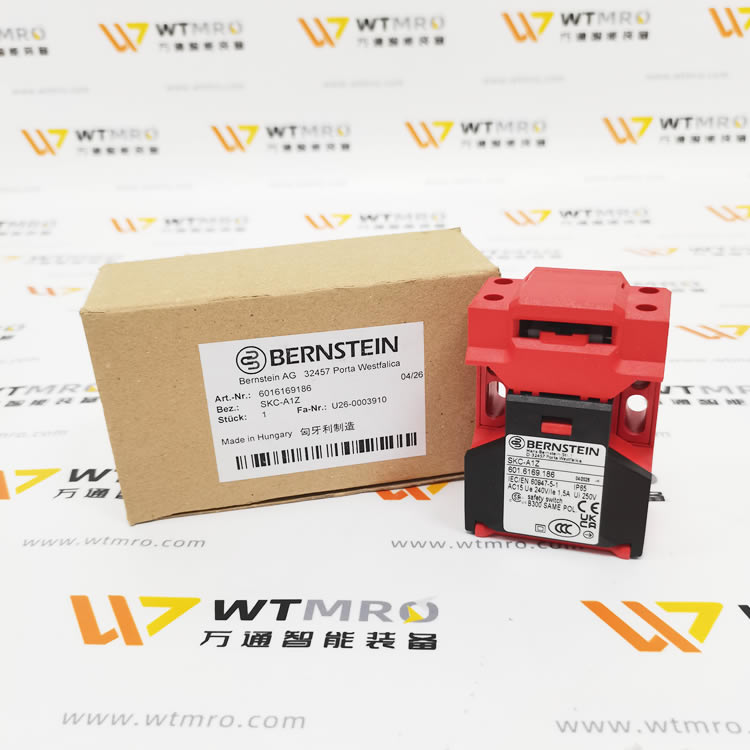

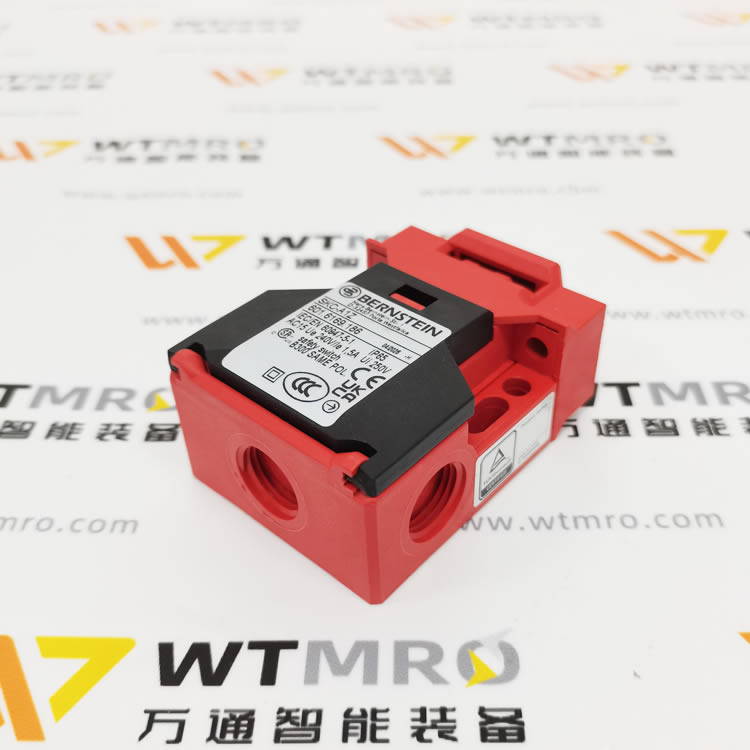

BERNSTEIN SKC‑A12（SKC‑A1Z M）

一句话定位：德国伯恩斯坦（BERNSTEIN）SKC 系列安全联锁开关，塑料外壳、IP65、1 常闭 (NC) 强制断开触点，用于安全门 / 防护装置的位置监控与人身保护。

一、型号解读（SKC‑A12 / SKC‑A1Z M）

• SKC：短款紧凑型安全联锁开关（SK 系列 15mm 短型）

• A1：1 个常闭 (NC) 安全触点，强制断开结构

• 2/Z：触点形式与材质编码（标准型）

• M：塑料外壳（PA6，UL94‑V0 自熄）

二、核心技术参数

1. 电气参数

• 触点配置：1NC（强制断开）

• 额定电流：10A AC‑15 / 240VAC

• 绝缘电压：500VAC

• 机械寿命：≥100 万次

• 开关频率：≤30 次 / 分钟

2. 机械与环境

• 外壳：玻纤增强 PA6（UL94‑V0），红 / 黑配色

• 防护等级：IP65（防尘防水溅）

• 环境温度：‑30℃ ～ +80℃

• 操作力：标准 10N（可选 5/20/30/50N）

• 分离力：10N

• 电缆接口：3×M16×1.5（三侧进线）

• 重量：约 90g

3. 安全与认证

• 标准：VDE 0660 T200、IEC 60947‑5‑1、EN ISO 13849‑1

• 认证：TÜV、CCC、CE（2006/42/EC）

• 安全等级：PL d / Category 3（配合合适回路）

三、结构与关键特点

1. 强制断开（Positive Break）：安全门打开时，NC 触点强制断开，杜绝粘连风险

2. 180° 可旋转操作头：双开口设计，支持水平 / 垂直双向触发，安装灵活

3. 紧凑型短尺寸：15mm 短款，适配狭窄安装空间

4. 防篡改设计：多编码开关系统，防止恶意短接

5. 三侧进线 + 透明盖：接线维护方便，防尘防异物

四、典型应用

• 安全门 / 防护门监控：机床、自动化线、机器人工作站

• 危险区域防护：冲压、注塑、包装机械的安全联锁

• 小型设备安全：空间受限但需高安全等级的场景

五、同系列对比

• SKC‑A12：1NC、标准 10N、塑料外壳、IP65（常用）

• SKT 系列：更超薄（12mm），适合极窄空间

• SKI 系列：金属外壳，抗冲击更强

一句话总结：SKC‑A12 = 紧凑型 IP65 安全联锁开关，1NC 强制断开、PL d 级安全，窄空间设备防护首选。
