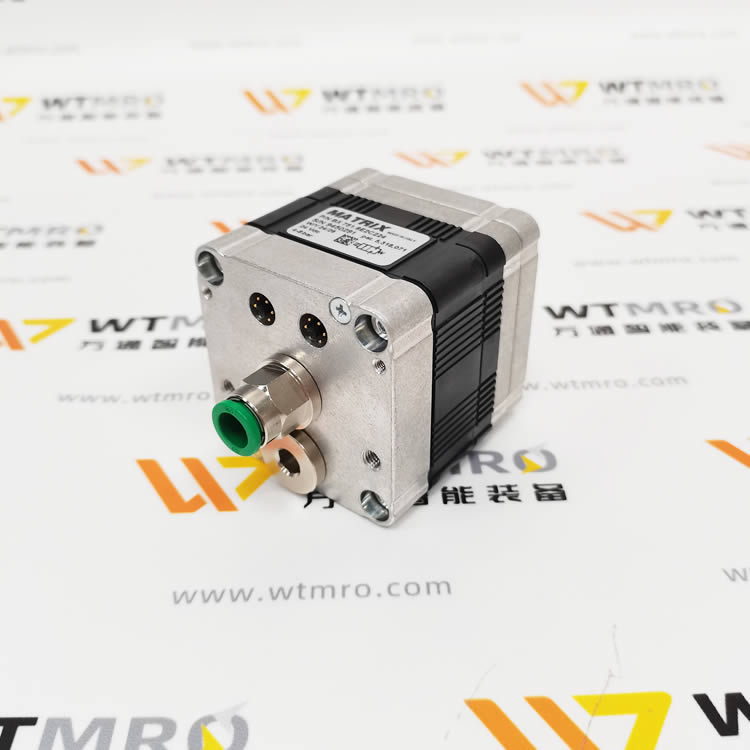

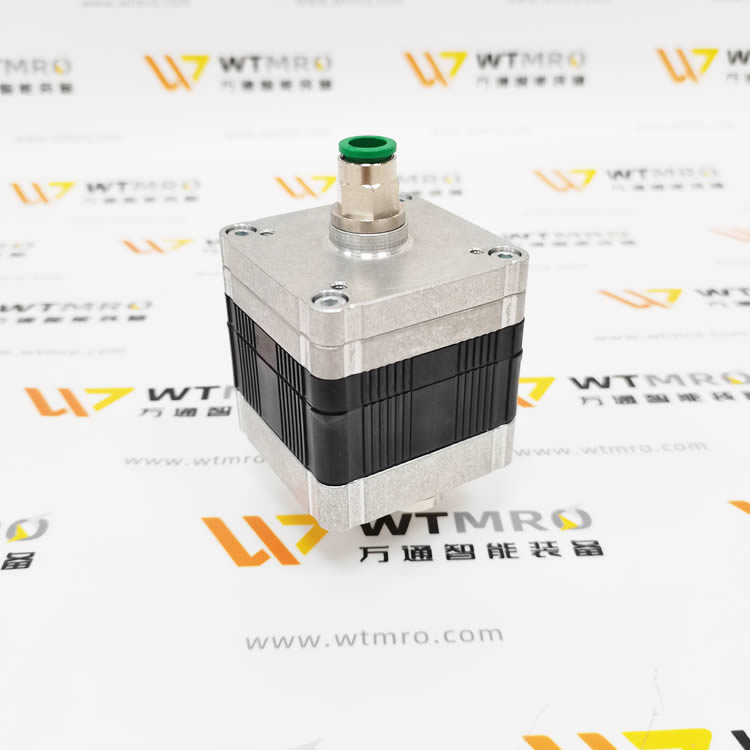

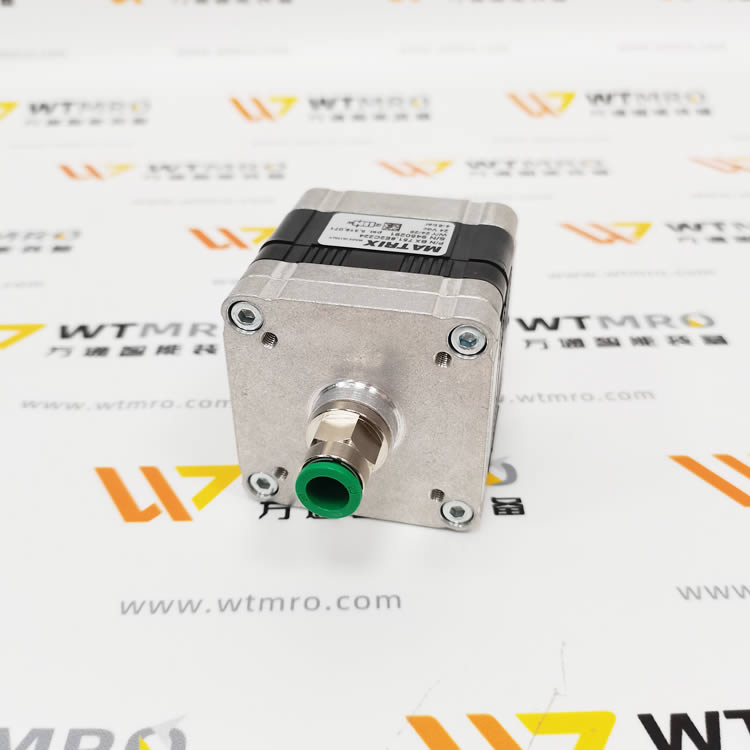

MATRIX BX751.8E2C224 完整产品介绍

一、品牌与系列定位

品牌：意大利 MATRIX，欧洲高端高频精密电磁阀厂商，主打毫秒级高速气动控制阀、PWM 比例流量阀，广泛用于气密性检测、自动化精密分选、半导体、锂电设备。系列：750 系列高频电磁阀（BX 底座集成式），2/2 通直动式高频气阀，支持高速通断与 PWM 闭环流量调节，额定寿命超 5 亿次循环。

二、完整型号拆解 BX751.8E2C224

1. BX：Base mounted 集成汇流底座安装型阀体

2. 751：750 系列单路 2/2 通常闭基础阀体

3. 8：通径规格，标准流量 100L/min（ANR）

4. E2：标准高速驱动线圈，开启＜5ms、关闭＜2ms，最高 200Hz 切换频率

5. C：标准密封材质（丁腈 NBR，适配干燥压缩空气、惰性气体）

6. 224：线圈电压 DC24V 工业标准控制电压

三、核心技术参数

1. 通路形式：2/2 通常闭型（断电关气，通电通气）

2. 工作压力：0～8bar（气源推荐 4～6bar）

3. 流量：通径 8，额定流量 100 L/min（ANR）

4. 响应速度：开启≤5ms，关闭≤2ms，最高工作频率 200Hz

5. 控制电压：DC24V

6. 介质：洁净干燥压缩空气、氮气等中性惰性气体；气源过滤精度≥40μm

7. 工作温度：-10℃ ~ +50℃

8. 防护等级：IP62

9. 机械寿命：≥5 亿次无故障循环

10. 抗振性能：10g 抗振，高振动设备不卡顿、不漏气

四、结构与核心优势

1. BX 汇流底座集成设计可多阀拼接成阀岛，共用进气总路，简化气管布线，节省安装空间，适配自动化多通道气路控制。

2. 轻量化阀芯无摩擦结构内部无弹簧卡滞阻力，高频反复切换无泄漏，支持 PWM 脉冲调制实现精密流量、压力闭环控制。

3. 标准 E2 驱动线圈低功耗、发热小，长时间连续高频工作不烧线圈，适配 PLC 高速脉冲输出控制。

4. 全金属阀体 + 耐腐密封适配车间轻微油雾、干燥洁净工况，无油润滑设计，可用于电子、食品洁净产线。

5. 毫秒级极速响应对比普通电磁阀（50~100ms 响应），切换速度提升 10 倍以上，满足高速分选、气密性检漏节拍要求。

五、典型应用场景

• 锂电池设备注气、气密性检测工装

• 半导体真空吹扫、精密气动定位工位

• 自动化高速分拣、包装机分料推送控制

• 试验机压力闭环调节、流量标定台

• 纺织、印刷设备高频气动执行机构
