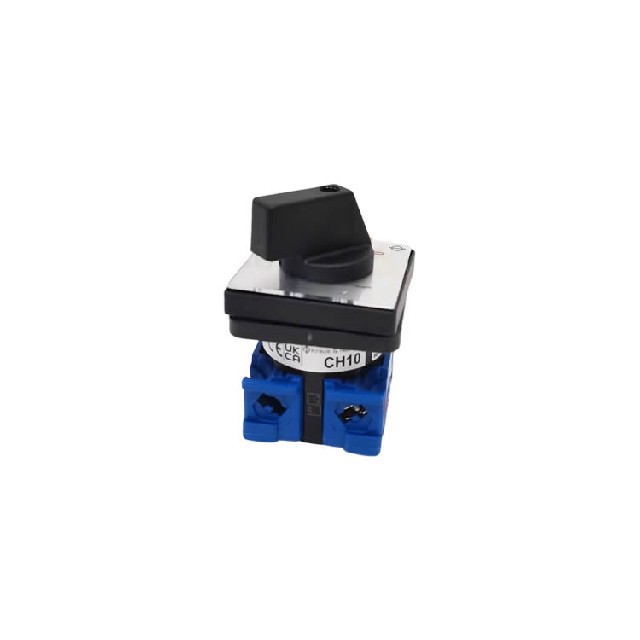

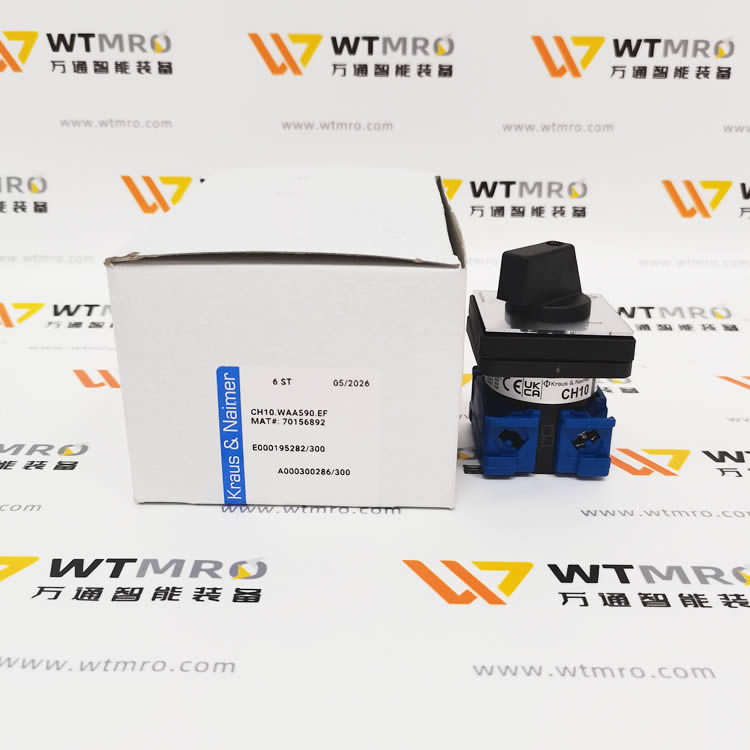

Kraus&Naimer CH10.WAA590.EF 凸轮转换开关完整解析

一、品牌中文

Kraus & Naimer：奥地利克劳斯奈默（业内简称 K&N、蓝系列凸轮开关）

二、型号分段释义 CH10.WAA590.EF

1. CH10：CH 小型控制凸轮开关系列，额定发热电流 20A，侧装螺钉接线端子，适配 4mm² 线缆，面板标准 S0 尺寸（64×64mm）Kraus & Naimer

2. WAA590：凸轮触点程序代码，专用多档位电压 / 仪表测量切换回路，用于三相电压、信号回路切换

3. EF：标准黑色短手柄 + 标准金属面板，无挂锁、无钥匙锁定功能的基础操作头配置

三、核心电气参数

• 额定绝缘电压：690V

• AC-3 电机控制容量（380V）：5.5kW；AC-23A 负载 7.5kW

• 触点：银合金双断点触点，耐电弧、机械寿命≥150 万次

• 端子：侧出螺钉接线，防触电保护端子

• 安装：控制柜面板开孔安装，防护 IP30（本体）

四、产品用途

多用于配电柜三相电压测量切换、仪表信号回路切换、小型电机控制档位选择，适配机床、港口、自动化控制柜。
