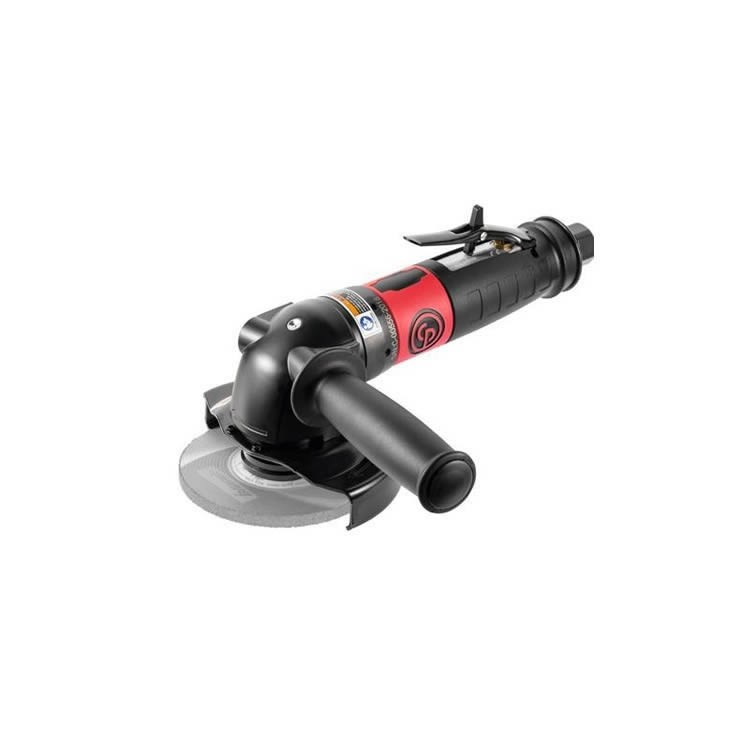

Chicago Pneumatic CP3019‑20AES3 气动角磨机
型号拆解
CP3019：小型角磨机产品系列
20：空载转速 20000rpm
A：Angle 90° 角向机头
E：Extended 加长型机头
S：Safety 安全停机结构（松开关快速制动）
3：主轴螺纹 3/8‑24 UNF，适配 3 英寸磨片盘Chicago Pn...
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 型号 | CP3019‑20AES3 |
| 订货号 | 6151700460Chicago Pn... |
| 马达功率 | 0.5HP /375WChicago Pn... |
| 空载转速 | 20000 rpm（调速球 governor） |
| 最大磨片直径 | 75mm（3"） |
| 主轴螺纹 | 3/8‑24 UNFChicago Pn... |
| 工作气压 | 6.3bar（90psi），最大允许 6.3barChicago Pn... |
| 耗气量 | 空载 5.3L/s；负载 9.4L/s |
| 进气接口 | 1/4" NPT |
| 建议气管内径 | ≥10mm（3/8 英寸）Internatio... |
| 排气方式 | 后置排气，避免吹向工件和操作人员Internatio... |
| 开关形式 | 安全杠杆扳机，S 安全停机制动结构 |
| 整机长度 | 216mm |
| 净重 | 约 1.05kg |
| 噪声 | 声压 82dB (A)；声功率 93dB (A) |
| 振动值 | 4.3m/s² |
| 机身材质 | 铝合金主体 + 复合绝缘防滑护套 |
| 齿轮 | 高强度锥齿轮；保养周期可达 2000 工作小时Internatio... |
| 工作温度 | 0℃~+45℃Chicago Pn... |
| 认证 | CE |
产品特点
S 安全停机制动：松开扳机后主轴快速制动，磨片快速停止转动，降低误触风险，对比普通机型空转滑行时间大幅缩短，提升工位安全。
E 加长角向机头：机头伸出更长，便于深腔、狭小焊缝、凹槽位置打磨作业，可达性更好。
0.5HP 大功率气动马达，带调速球，负载下转速稳定，适合连续打磨、去毛刺工况。
后置排气：废气向后排出，不会把粉尘、碎屑吹向操作人员面部。
复合防滑手柄护套，减振，长时间作业降低手部疲劳。
强化热处理锥齿轮组件，工业级耐用，维修保养简单，转子叶片易更换。
紧凑机身，重量轻，长时间手持作业负担小。
可旋转防护护罩，可按需调整防护罩角度。
典型应用场景
钢结构、船舶、集装箱焊缝打磨、焊渣清理
铸件、冲压件飞边毛刺去除、倒角修形
金属构件除锈、漆面打磨
重工设备维修车间、钣金加工车间
管道、压力容器局部打磨修整
使用注意事项
必须使用最高允许转速≥20000rpm的 75mm 磨片，严禁使用额定转速低于工具转速的砂轮片，防止砂轮碎裂。
气源端必须配置三联件（过滤 + 调压 + 油雾润滑），气动工具必须供油润滑。
工作压力严格控制 6.3bar，超压会大幅缩短工具寿命，增加安全隐患Chicago Pn...。
更换磨片前务必断开气源，释放管路压力。
AES 安全停机为辅助安全结构，停机仍有短暂滑行，不可未完全停转就放置工具。
作业佩戴护目镜、防护手套、防尘面罩。
