BENDER CTAC120
闭口式
剩余电流互感器完整介绍
一、基础信息
品牌：BENDER（德国本德尔）
型号：CTAC120

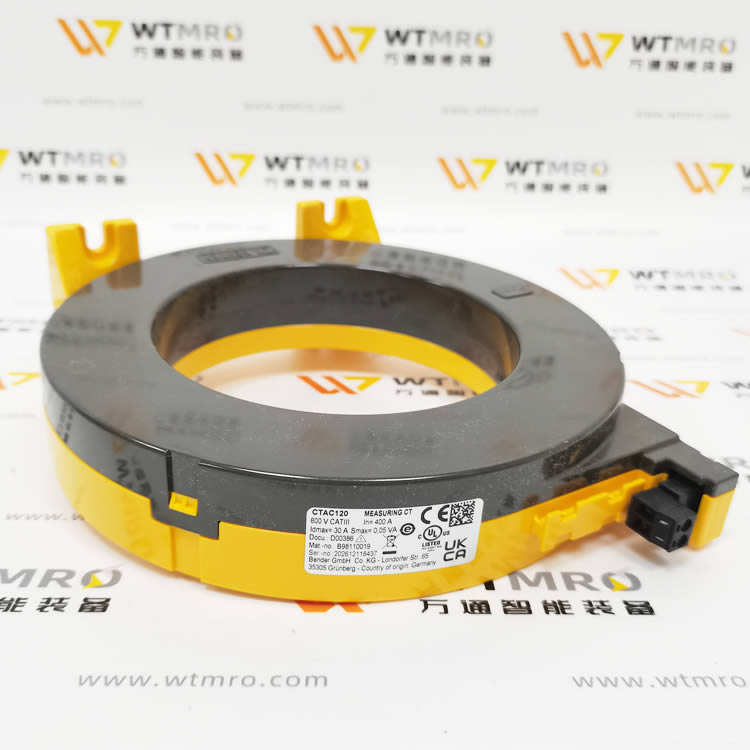

原厂订货号：B98110019（对应图中物料标签）
产品类型：一体式闭口零序剩余电流互感器（不可开合）
额定绝缘电压：800V CAT III
配套主机：RCM420、RCM470、RCMB500 系列剩余电流监测继电器
二、核心技术参数
1. 机械尺寸与穿线能力
中心通孔内径：120 mm
适配主回路最大电流：630 A

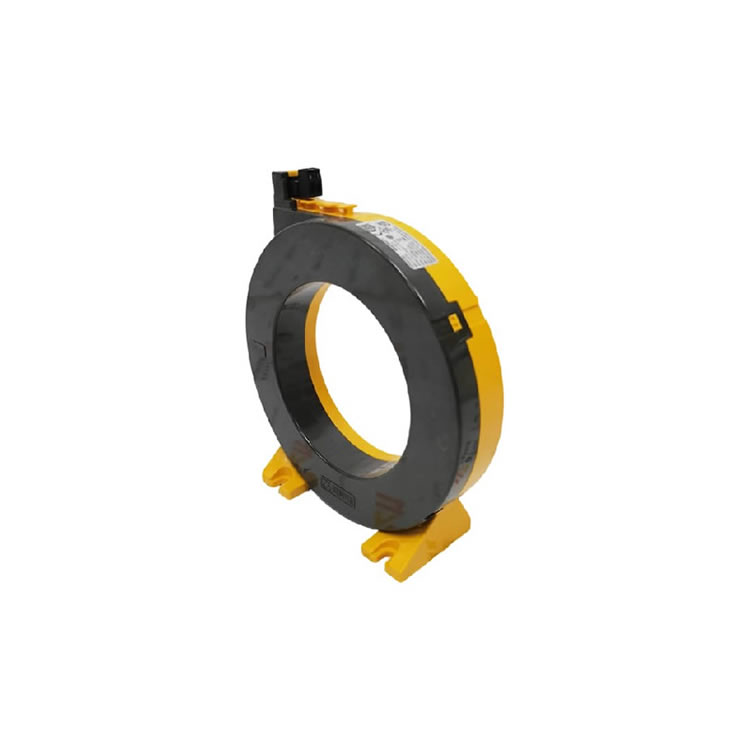

外形：整体圆形封闭铁芯，黄色阻燃塑料外壳，带一体式安装底座

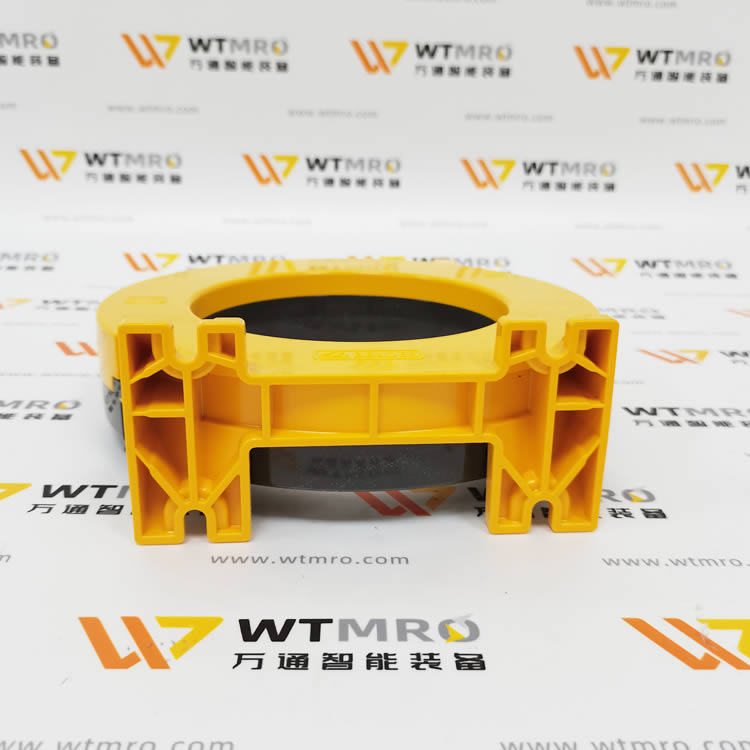

安装方式：底板螺钉固定 / 适配导轨支架安装
2. 电气测量性能
测量电流类型：Type A（交流漏电 + 脉动直流漏电）
适用频率：42 Hz ~ 2000 Hz，兼容变频器、伺服等高谐波负载
测量精度：低漏磁闭合铁芯，微小剩余电流采样无失真
二次回路：专用屏蔽双绞线输出，支持主机断线故障监测
耐压等级：800V CAT III，满足工业低压配电安全规范
3. 环境参数
工作温度：-25 ℃ ~ +70 ℃
存储温度：-40 ℃ ~ +80 ℃
防护等级：IP30（仅允许控制柜内使用）
阻燃等级：UL94 V0
三、工作原理
三相 / 单相全部 L、N 动力线缆穿过互感器内孔，PE 地线不得穿入。正常工况下各相负荷电流矢量相互抵消，互感器无感应输出；当线路对地绝缘破损、发生漏电时，矢量差值形成零序剩余电流，铁芯感应出弱电信号传输至 RCM 系列监测主机，主机计算漏电数值并分级报警。闭合无接缝铁芯磁漏远小于开合式互感器，弱漏电检测精度更高。
四、同系列 CTAC 闭口互感器规格对照
| 型号 | 通孔内径 | 最大适配主回路电流 | 适用场景 |
|---|---|---|---|
| CTAC35 | 35 mm | 125 A | 小型控制柜、单根细电缆 |
| CTAC60 | 60 mm | 250 A | 中型机床、空压机配电柜 |
| CTAC120 | 120 mm | 630 A | 大功率注塑 / 压铸机、厂房分支进线柜（本款） |
| CTAC180 | 180 mm | 1000 A | 车间总进线、多束电缆密集敷设场景 |
五、核心产品优势
高精度低磁漏一体式闭合硅钢铁芯，无接缝漏磁，可精准捕捉 mA 级微弱漏电，适合绝缘老化提前预警。
大孔径兼容强120mm 大通径可同时穿过多根动力电缆或宽铜排，无需拆分线缆即可改造加装。
宽频抗干扰针对变频、整流负载优化，高频谐波不会造成测量漂移、误报警。
配套完整性与 BENDER RCM420-D-2 等漏电监测主机原生适配，二次回路断线可被主机识别并上报故障，杜绝监控盲区。
宽温工业耐用-25℃低温稳定运行，适配北方车间、冷库、户外电控柜等复杂环境。
六、典型应用场景
七、安装强制注意事项
PE 保护地线严禁穿过互感器通孔，否则漏电信号会被抵消，监测完全失效；
所有带电相线（L1/L2/L3/N）必须全部穿过互感器，不可漏穿、分穿；
线缆尽量居中穿过铁芯，线缆偏心会增大测量误差；
二次信号线采用屏蔽双绞线，独立布线远离动力电缆，降低电磁干扰；
不可敲击、切割互感器黄色外壳，铁芯变形会永久丧失测量精度。
