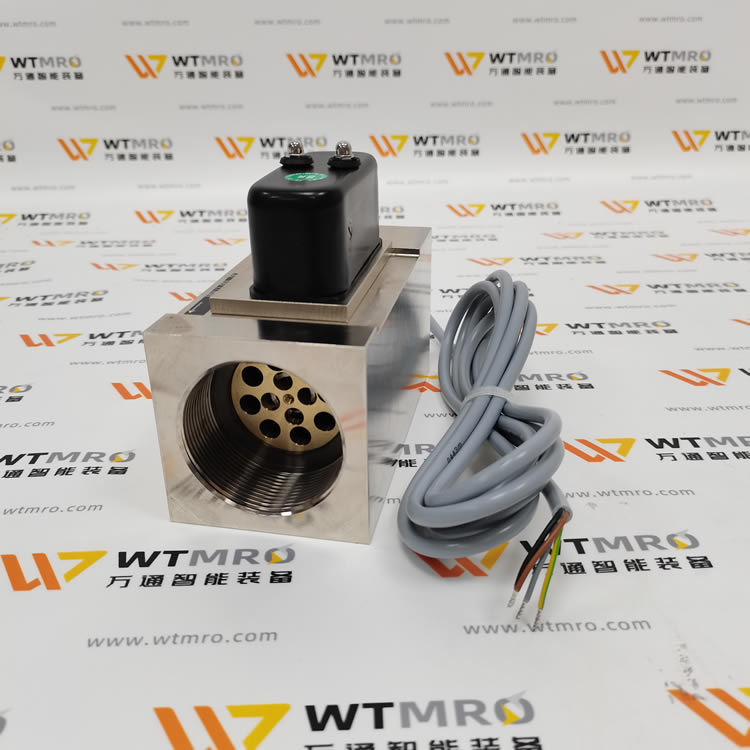

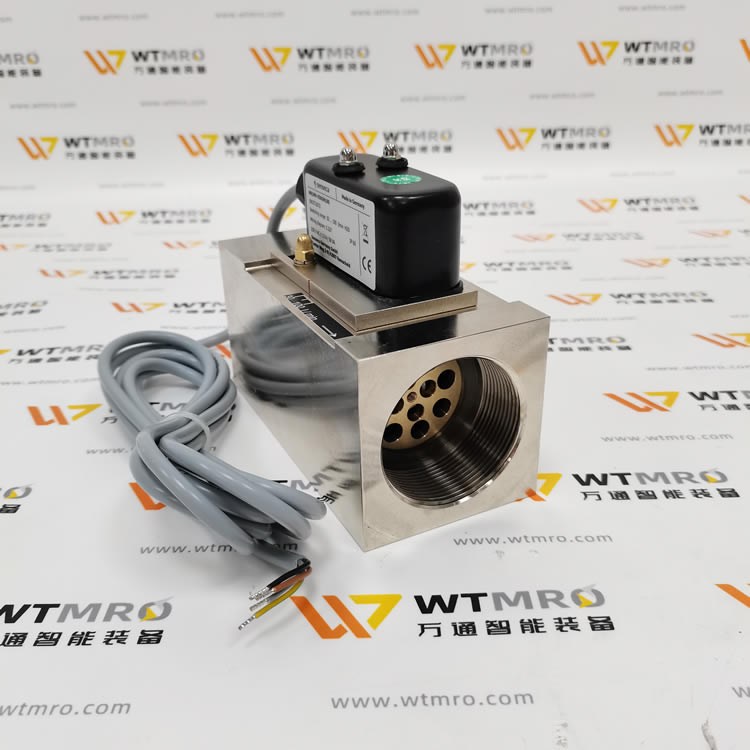

HR1MV-050GM100 是德国 Senseca（原 Honsberg 豪斯派克）HR1MV 系列直列活塞式流量传感器，带粘度补偿与LCD 显示，用于水、油类介质的流量监测、开关控制与变送输出，DN50（G2 螺纹），量程 30–100 L/min。

一、型号释义

• HR1MV：系列代号（活塞式流量传感器，带粘度补偿）

• 050：公称通径 DN50（G2 母螺纹）

• G：螺纹连接（G 标准）

• M：材质黄铜（Nickel-plated CW614N）

• 100：流量量程 30–100 L/min

• 尾缀 E：带 LCD 显示 + 模拟量 + 开关量输出（标配）

二、核心参数

1. 测量与介质

• 量程：30–100 L/min；最大流量 Qmax：200 L/min

• 精度：±3% 满量程

• 介质：水、油类（粘度 30–200 cSt）；气体 / 腐蚀性介质可定制

• 温度：-20℃～+85℃（可选 - 20℃～+150℃）

• 压力：PN200（最高 200 bar）

2. 电气与输出

• 供电：18–30 V DC；功耗＜1 W

• 显示：图形 LCD（32×16 像素，背光），实时流量 / 单位 / 报警

• 模拟输出：0/4–20 mA、0/2–10 V（可选）

• 开关输出：2 路 PNP/NPN 可选，300 mA，短路 / 反接保护，可编程上下限

• 接口：M12×1 5 针圆形插头

• 防护：IP67

3. 结构与材质

• 连接：G2 母螺纹（DN50）

• 材质：黄铜（镀镍），密封 NBR；接触介质部分：CW614N、1.4310 不锈钢、硬铁氧体

• 安装：标准水平安装，流向向内；可垂直安装（需校准）

三、关键特点

1. 粘度补偿技术：内置温度 + 粘度补偿，油品粘度波动时保持高精度，适配液压油、润滑油等工况。

2. 高耐压 + 宽温：PN200 高压设计，-20℃～+85℃宽温，适配工业严苛环境。

3. 一体化显示与输出：LCD 直读流量，模拟量 + 双开关量集成，无需额外变送器，降低成本。

4. 长寿命高可靠：活塞式结构无易损件，抗振动、抗污染，适合水 / 油类长期连续监测。

5. 安装灵活：可水平 / 垂直安装，任意流向（需设置），适配狭小空间。

四、典型应用

• 液压润滑：机床、注塑机、液压站润滑油流量监控、断流保护

• 工业冷却：模具、焊机、发电机组冷却水流量监测与报警

• 能源管理：锅炉、换热器热水 / 导热油流量计量

• 水处理：循环水、清洗系统流量开关与变送

五、选型与替代

• 同系列选型：

• HR1MV-050GM040：10–40 L/min（小流量）

• HR1MV-050GM150：50–150 L/min（大流量）

• HR1MV-050GK100：不锈钢材质（耐腐蚀）

• 配套变送器：FLEX-HR1MV-IKKLO（分体式，适配多传感器）
