Mannesmann DEMAG（曼内斯曼德马格）MUD 40‑220 F77 气动马达

型号拆解

• MUD：可逆旋转叶片式气动马达系列，可正反转、堵转不伤机

• 40：基础规格系列，额定功率 0.5kW 等级

• 220：负载额定转速 220 r/min（6.3bar）

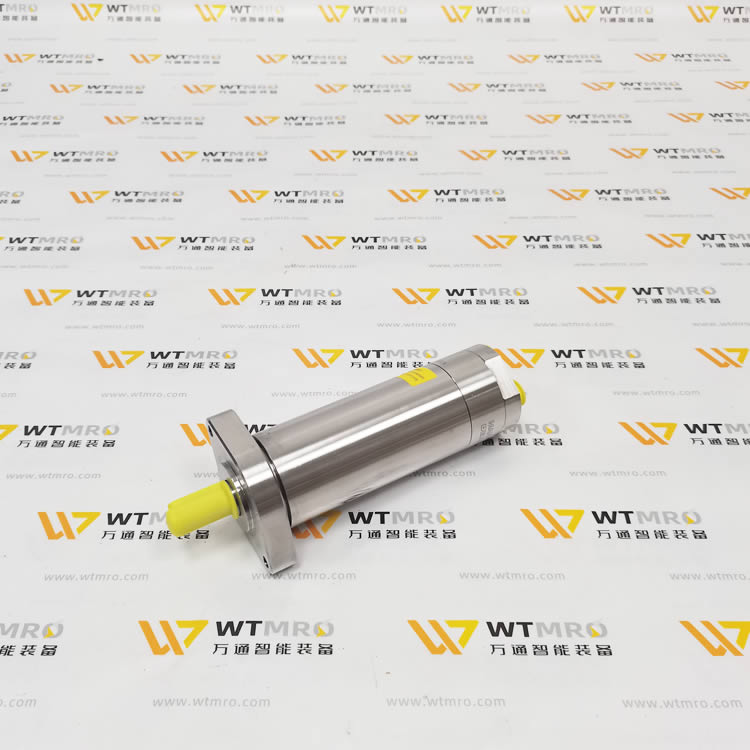

• F77：安装形式代码，法兰安装，圆柱形光输出轴

核心参数（参考同系列 MUD40，基准压力 6.3 bar）

• 额定功率：0.5 kW

• 负载转速：220 rpm

• 空载转速：440 rpm

• 负载扭矩：约 21.7 Nm

• 最大堵转扭矩：约 43.4 Nm

• 启动扭矩：约 32 Nm

• 耗气量：12.6 L/s

• 净重：约 2.0 kg

• 最大径向轴载荷 Fr：2100 N；最大轴向载荷 Fa：1500 N

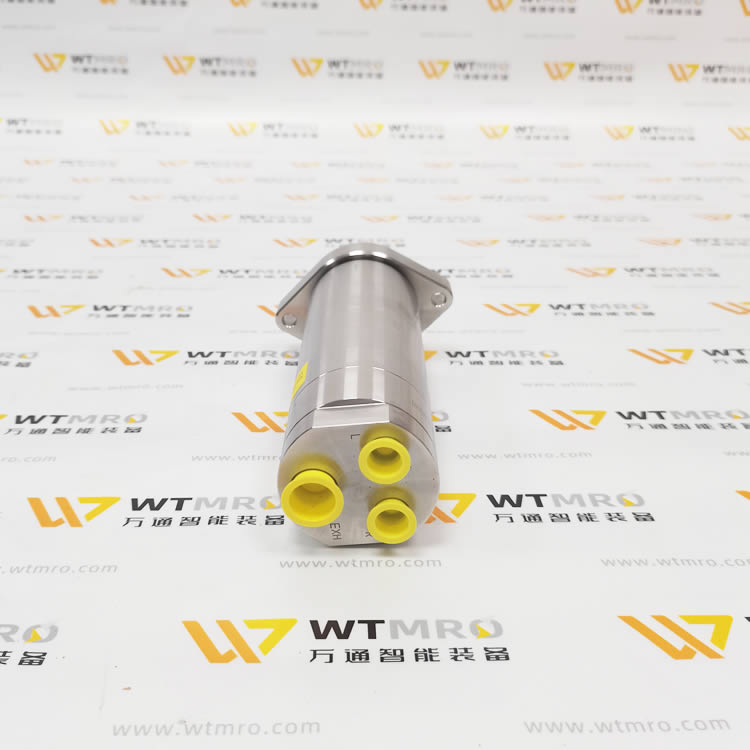

• 进气软管内径：10 mm

• 旋转方向：可换向（正反转）

• 结构：不锈钢壳体，法兰安装

• 防爆选项：支持 ATEX 防爆版本，适合易燃易爆工况

• 特性：堵转耐受，过载卡死不会烧毁马达

产品特点

1. 叶片式结构，允许堵转，过载卡死不会损坏马达，适合间歇性冲击负载

2. 可正反转，换向控制简单；压缩空气驱动，无电火花，防爆环境优选

3. 不锈钢本体，耐潮湿、部分腐蚀性介质

4. 法兰安装，圆柱输出轴，方便对接减速机、搅拌机构、滚轮驱动

5. 转速、扭矩可通过调压阀无级调节

典型应用场景

化工搅拌、油漆搅拌、防爆环境输送驱动、卷绕设备、井下 / 油气设备、工装夹具驱动、易燃易爆车间的传动机构。

运维要点

1. 压缩空气必须配备三联件（过滤 + 调压 + 油雾润滑），保证气源洁净，叶片需要持续润滑

2. 禁止超出 6.3bar 额定供气压力，过高压力会超速损坏密封与叶片

3. 长时间停机前，通入少量气动润滑油做内部防锈

4. 定期检查进排气消声器，防止粉尘堵塞造成动力下降

5. 更换前释放管路内压缩空气，确认泄压后拆装
