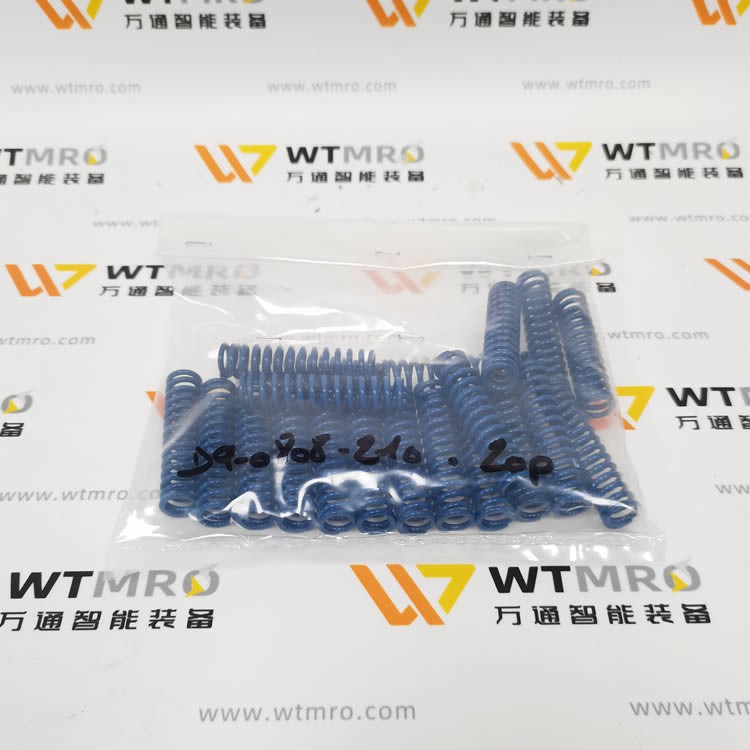

DANLY（丹利）9-0808-210 模具压缩弹簧完整介绍

一、基础信息

• 品牌：DANLY 丹利（DieMax XL 系列英制矩形线材模具弹簧）

• 完整型号：9-0808-210

• 外观颜色：蓝色（Medium Duty 中载型）

• 型号编码拆解

1. 9：DieMax XL 标准系列模具弹簧

2. 08：适配安装孔径 0.5 英寸（12.7mm），弹簧外径 12.2mm

3. 08：自由长度 2 英寸（50.8mm）

4. 210：蓝色中载负载等级代码

二、核心技术参数

1. 材质：真空脱气铬硅合金钢，D 型矩形截面线材

2. 负载等级：蓝色中载，允许最大压缩量 40% 自由长度

3. 端面工艺：两端闭口精密磨平，承压受力均匀

4. 表面处理：蓝色环氧喷涂，防锈、耐冲压油污

5. 执行标准：ISO 10243、北美 NAAMS 汽车模具标准

6. 特性：矩形线材结构，相比圆钢丝弹簧承载力更高、抗疲劳寿命更长

三、产品核心优势

D 型矩形线材结构，同等外径下弹力稳定，抗高频疲劳断裂。蓝色中载规格，40% 允许压缩行程，通用性强。真空冶炼铬硅合金钢，减少内部微裂纹，适合连续冲压工况。标准化尺寸，同外径轻 / 中 / 重载弹簧可直接互换替换。端面研磨平整，受压不易歪斜卡滞。耐高温，适配冲压模具持续工作环境

使用注意：正常工况压缩量不可超过 40% 自由长度；禁止压并使用，否则会产生永久塑性变形、断裂失效。

四、典型应用场景

冲压模具卸料、顶出机构、注塑模具复位单元、工装夹具平衡支撑、自动化设备缓冲机构、钣金成型模具。
