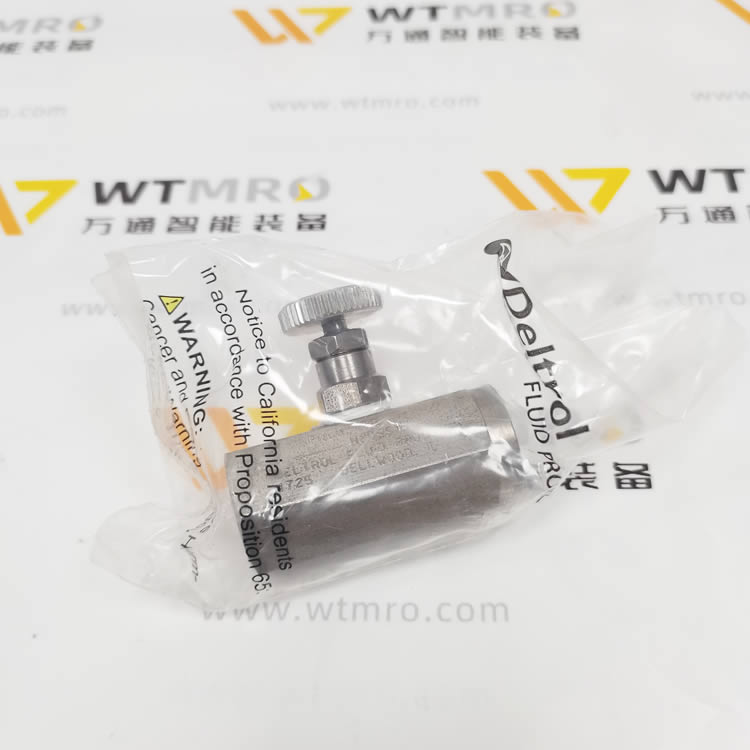

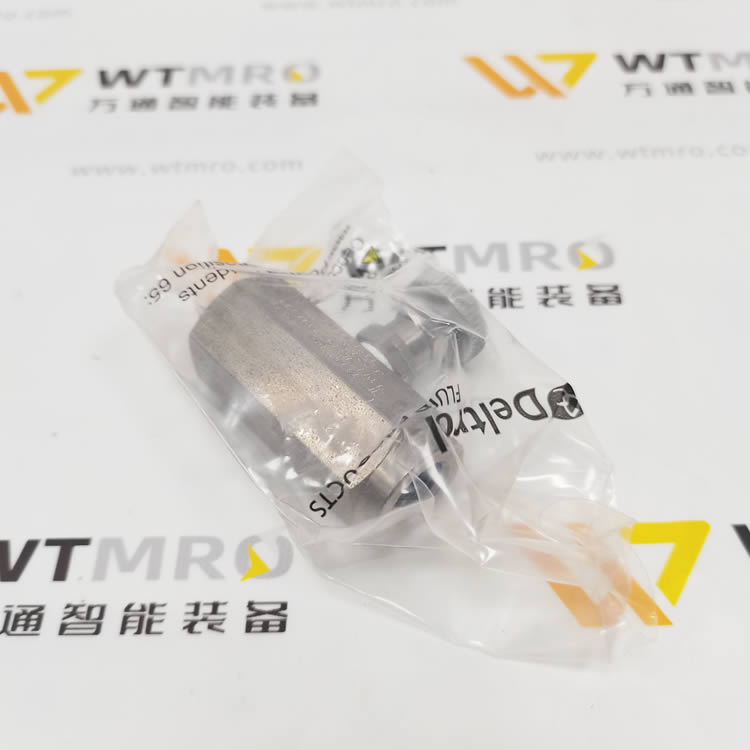

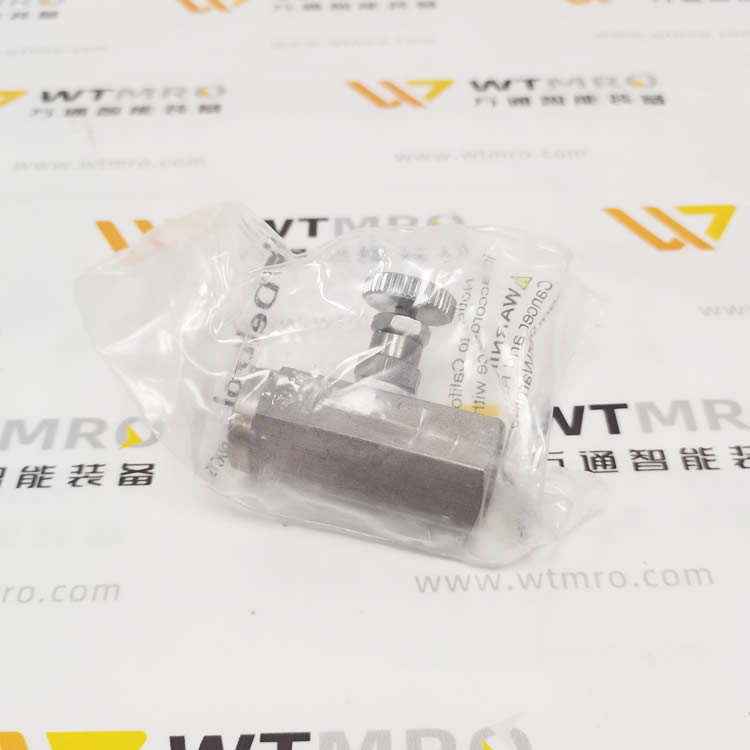

DELTROL（美国德创）N20SSK 可调针型节流阀

型号拆解

• N20：N 系列，1/4" 接口直列针阀本体

• SS：Stainless Steel，不锈钢阀体（303），416 不锈钢针芯

• K：Knob，滚花手动调节旋钮，附带锁紧螺母，锁定设定流量

核心参数

• 接口规格：1/4" NPTF 内螺纹

• 最大工作压力：345 bar（5000 psi，非冲击工况）

• 最大流量：7.0 gpm / 26.5 L/min

• Cv 值：0.43

• 工作温度范围：-26℃ ~ +204℃

• 密封件：Viton 氟橡胶 O 形圈 + 特氟龙挡圈

• 净重：约 0.4 kg

• 阀体材质：303 不锈钢；阀芯：416 不锈钢

产品特点

1. 锥形针芯精细调节，流量调节范围宽，可从零流量全开连续可调，支持完全关断

2. 自带锁紧螺母，调好流量后锁死，防止振动导致参数漂移

3. 不锈钢阀体 + 氟橡胶密封，耐油、耐部分化学介质，高低温适应性强

4. 直列式两端内螺纹，管路直接串接安装，体积小巧

5. 可用于液压油、压缩空气等介质，压力表阻尼、油缸调速回路常用

典型应用场景

液压设备调速、压力表缓冲阻尼、气动回路流量控制、机床液压系统、测试台流量微调、流体设备小回路节流。

运维要点

1. 调节时缓慢旋转旋钮，不要强行拧死，避免针芯损伤；调好务必锁紧螺母

2. 介质必须过滤，固体杂质容易划伤密封面造成内漏

3. 系统带压状态下严禁拆卸阀门

4. 高温工况注意密封件老化，定期检查渗漏
