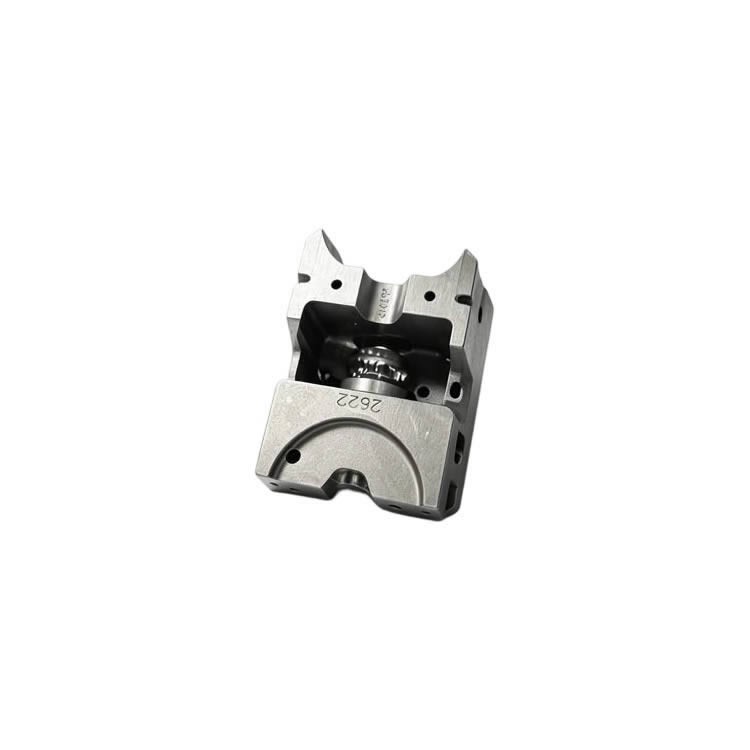

Elpress（埃尔普雷斯）13DB13 液压压接模具模块
型号释义
13：1300 系列，适配 13 吨液压压接系统
D：DUAL 双压专利型腔，专门针对多股柔性电缆优化
B：六角压接几何
13：规格代码，适配 35mm² 铜端子
核心参数
表格
| 项目 | 参数 |
|---|---|
| 品牌 | Elpress 埃尔普雷斯（瑞典） |
| 型号 | 13DB13 |
| 物料编号 | 5303‑103400Elpress |
| 适配铜端子 | KRF / KSF‑35mm² 铜管端子 |
| 压接截面 | 35mm² |
| 压接形状 | 六角形，DUAL 双压型腔 |
| 压接次数 | 1 次成型，无需重复压接ELPRE... |
| 适配压接工具 | DV1300、PVX1300（13 吨液压压接系统） |
| 模具结构 | 集成成对模具，无需模具支架 |
| 适配导体 | 2 类硬导体、5 类多股柔性、6 类超柔性铜电缆（IEC60228） |
| 本体材质 | 高合金淬火工具钢 |
| 净重 | 0.477kgElpress |
| 合规 | CE、REACH、RoHSElpress |
产品特点
DUAL 双压专利型腔：针对多股软电缆优化，一次压接即可充分压实松散铜丝，降低接触电阻，抗振动、抗热循环，风电、轨道交通工况表现优于普通单压 B 系列模具。
一体式集成模具对，直接装入压接头，不需要额外模座，现场更换模具速度快。
高硬度合金钢淬火处理，耐磨抗形变，多次压接尺寸一致性高，保障压接质量。
必须配套 Elpress 原装 KRF/KSF‑35 铜端子使用，端子颈部刻印数字 13，和模具一一对应，混用非标端子会造成压接不合格。
满足高低压成套、轨道交通、风电项目电气工艺验收规范。
应用场景
高低压成套控制柜 35mm² 动力电缆铜鼻子压接
风电、船舶、轨道交通设备柔性多股电缆端子压接
工厂配电、大型设备动力回路，35mm² 软铜线压接作业
对电气连接可靠性、抗振动要求高的工业现场
使用注意事项
只适配 Elpress KRF/KSF‑35 铜端子，端子颈部标识 13，混用其他品牌非标端子会造成压接不合格。
13DB13 为小规格 DUAL 模具，单次压接成型，不需要二次压接（120mm² 及以上大规格 DB 模具才需要两次压接）。
仅用于铜导体，禁止压铝端子；软电缆优先选用 DB 系列 DUAL 模具。
模具工作面严禁磕碰、出现崩口裂纹，磨损后及时更换。
压接工具必须输出满 13 吨压力，压力不足造成虚接隐患。
