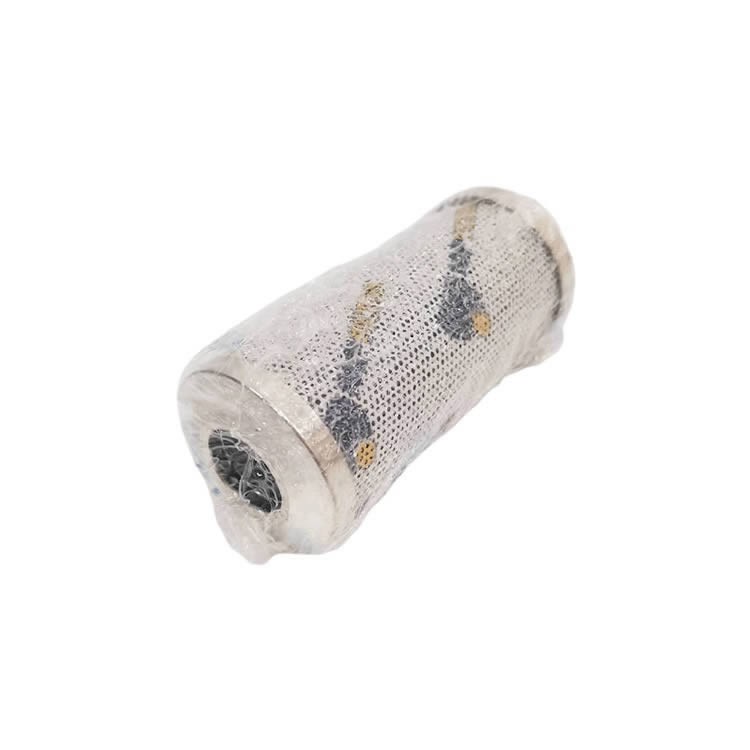

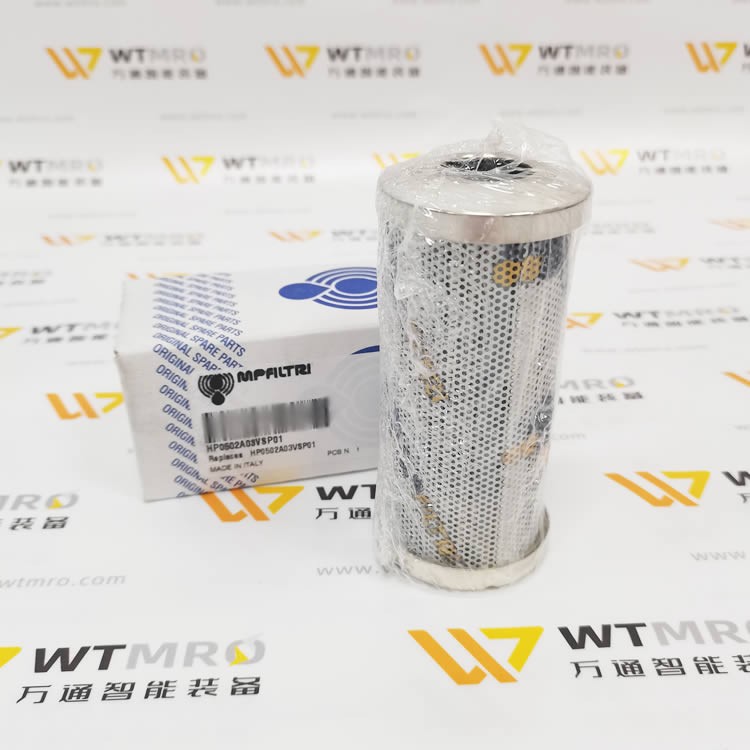

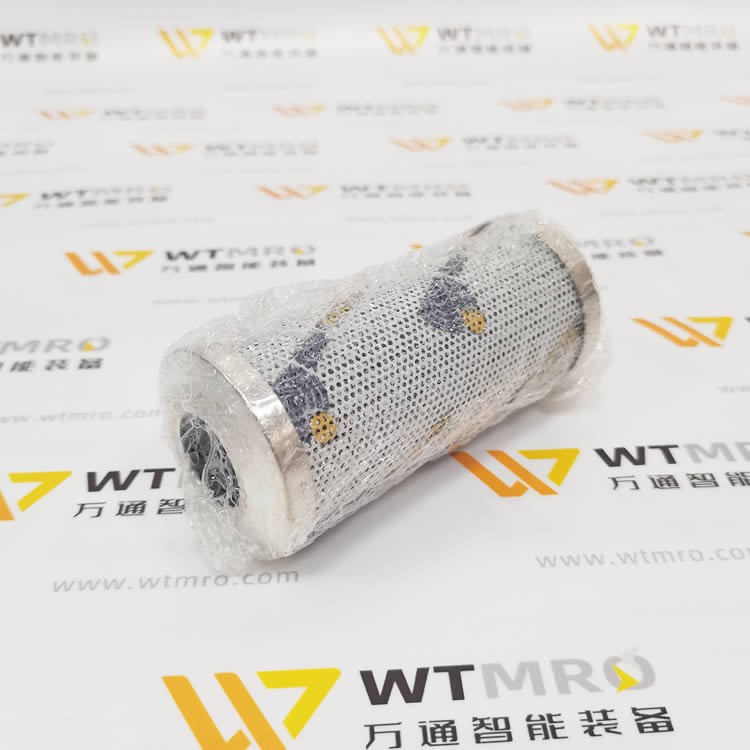

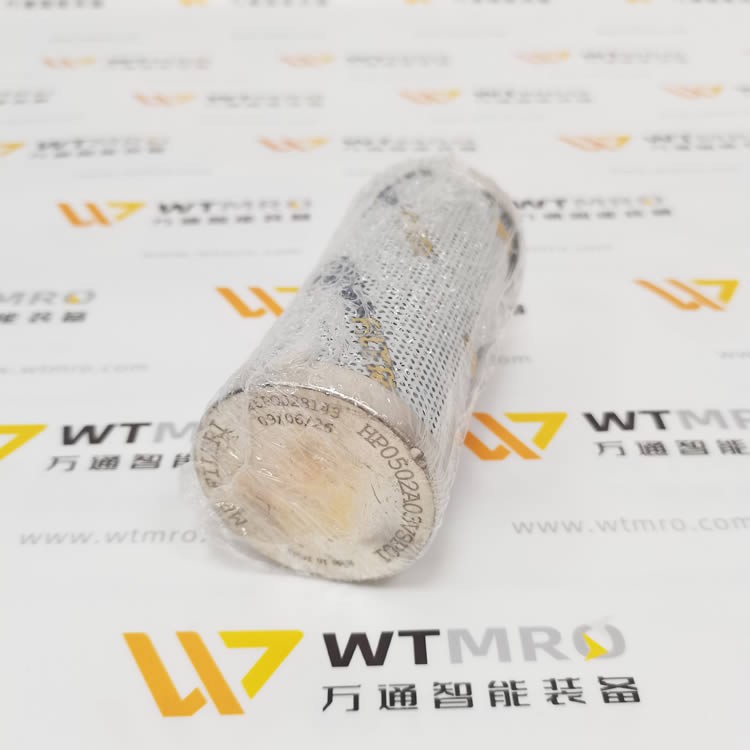

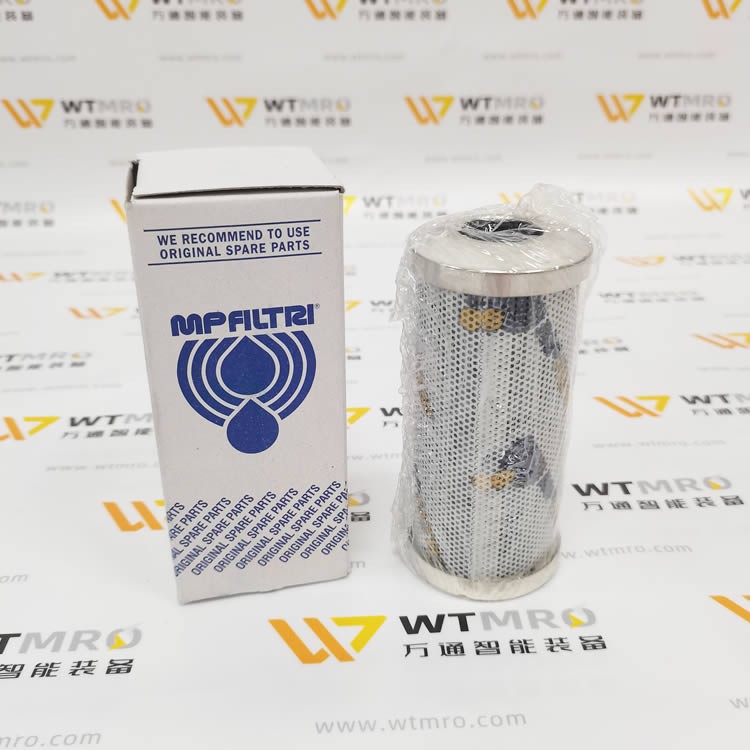

MP FILTRI（翡翠）HP0502A03VSP01 高压液压滤芯
型号拆解 HP0502A03VSP01
HP050：滤芯系列，适配 FMM‑050 高压过滤器壳体
2：滤芯长度规格
A：滤材 = 无机微玻璃纤维
03：过滤精度 3μm（β₃≥200）
V：密封材质 Viton 氟橡胶 FPM，耐高温、抗合成液压油
S：高抗坍塌结构，带外部支撑骨架，承受反向压差
P：内置旁通阀
01：版本代码
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 过滤精度 | 3 μm，β₃≥200（ISO 16889） |
| 滤材 | 无机微玻璃纤维，梯度多层玻纤结构 |
| 密封件 | Viton（FPM 氟橡胶） |
| 结构 | 内外金属护网，高抗坍塌 S 型结构，耐受反向压力冲击 |
| 内置旁通阀 | 开启压力 6 bar±10%MP Filtri ... |
| 最大工作温度 | ‑20℃ ~ +110℃ |
| 适配壳体 | FMM‑050 高压管路过滤器 |
| 适配流量 | 依据壳体，典型适用液压站压力管路 |
| 过滤介质 | 矿物液压油、部分合成液压油；不适用强腐蚀介质 |
产品特点
多层梯度玻纤滤材：纳污容量大，过滤效率高，有效保护伺服阀、比例阀、柱塞泵等精密液压元件，降低阀芯磨损卡滞风险。
Viton 氟橡胶密封：相比 NBR 丁腈橡胶，耐更高温度，兼容多元醇酯、合成液压油，抗老化，适合工况温度波动大的设备。
S 高抗坍塌结构：带外部支撑，允许出现反向压差，系统冲击、换向回流不易压扁滤芯。
集成 6bar 旁通阀：滤芯堵塞压差超标时自动开启，保障设备不停机运行，但失去过滤能力，需及时更换滤芯MP Filtri ...。
金属内外护网，滤层保护可靠，抗液压脉冲冲击，适合工业液压、移动工程机械高压管路。
符合 ISO 2942 滤芯完整性测试标准，出厂经过冒泡试验，避免滤材破损造成旁路泄漏。
应用场景
工业液压站：伺服系统、比例控制系统压力管路过滤
机床、注塑机、冶金液压设备
工程机械、矿山设备高压液压回路
风电齿轮箱润滑压力过滤
需要高油液清洁度 NAS 6‑7 级的液压系统
使用注意事项
旁通阀打开仅为应急保护，不可长期带堵塞滤芯运行，否则杂质直接进入下游精密元件。
该滤芯为压力管路滤芯，不要用于吸油口。
使用合成液压油时务必确认 Viton 密封兼容性。
压差发讯器报警，建议尽快更换滤芯。
