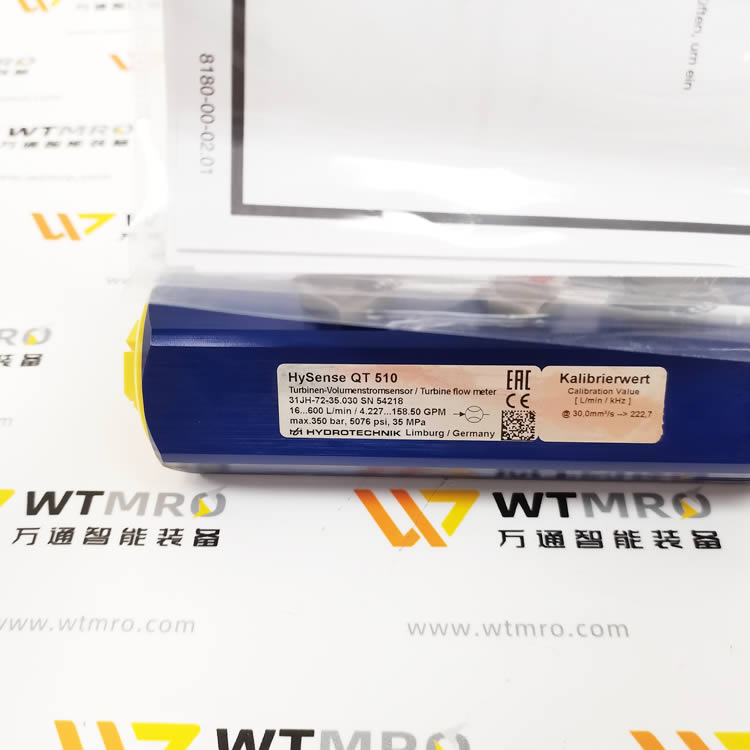

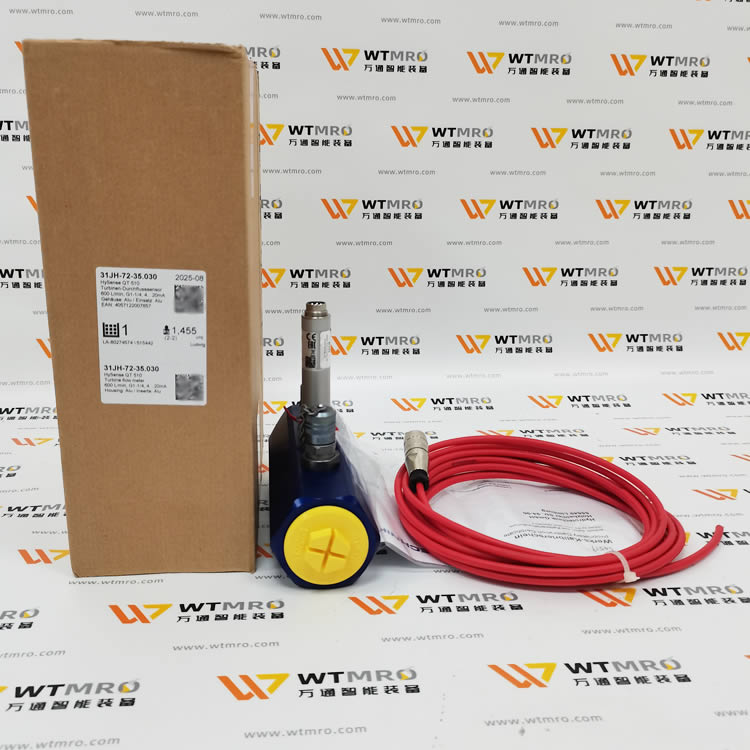

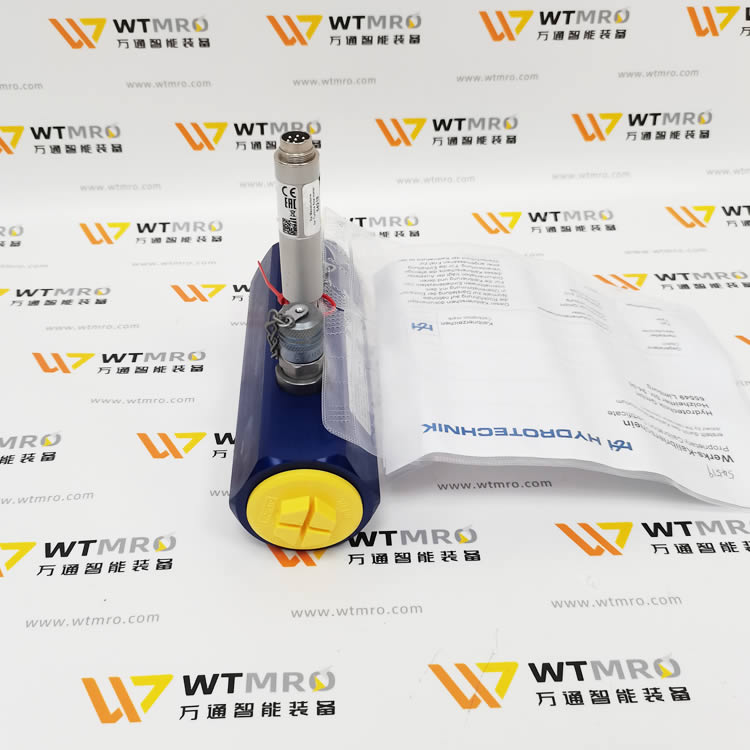

Hydrotechnik HySense QT 510 涡轮流量传感器完整介绍
一、品牌基础
Hydrotechnik 官方中文：海德泰尼克，德国专业液压测量品牌，HySense 为旗下高精度传感器系列；QT510 属于 QT5xx 涡轮流量计，专为工业液压系统流量监测设计。
二、型号区分释义
QT500：脉冲频率输出（PNP 方波）
QT510：两线制 4–20mA 模拟电流输出，直接对接 PLC、工控采集系统，带 ISDS 智能传感器识别功能
三、测量原理
轴向涡轮式容积流量测量：液压油推动涡轮旋转，非接触感应线圈采集转速信号，转速与体积流量线性正比；内置信号转换电路输出标准 4–20mA 模拟量，支持双向流量检测（无法区分流向）。
四、核心技术参数
1. 压力与耐压
最大工作压力：420 bar（42 MPa），高压液压系统通用
内置 2 组 MINIMESS® 测压接口，可加装压力、温度探头，不停机同步采集油压 / 油温
2. 精度与粘度
基础精度：±0.5% 读数；4–20mA 转换叠加 ±0.2% 满量程误差
适配介质粘度：5～100 mm²/s（cSt）；出厂标准标定 30cSt 矿物液压油，其他粘度可定制校准
3. 温度范围
介质温度：-20℃～+85℃
环境工作温度：-20℃～+60℃
4. 电气规格
供电：12～24 VDC，两线制 4–20mA 输出
电气接头：M16×0.75 六针公插，防护 IP67
ISDS 智能识别：搭配海德泰尼克记录仪可自动识别量程、调用标定参数
5. 材质与密封

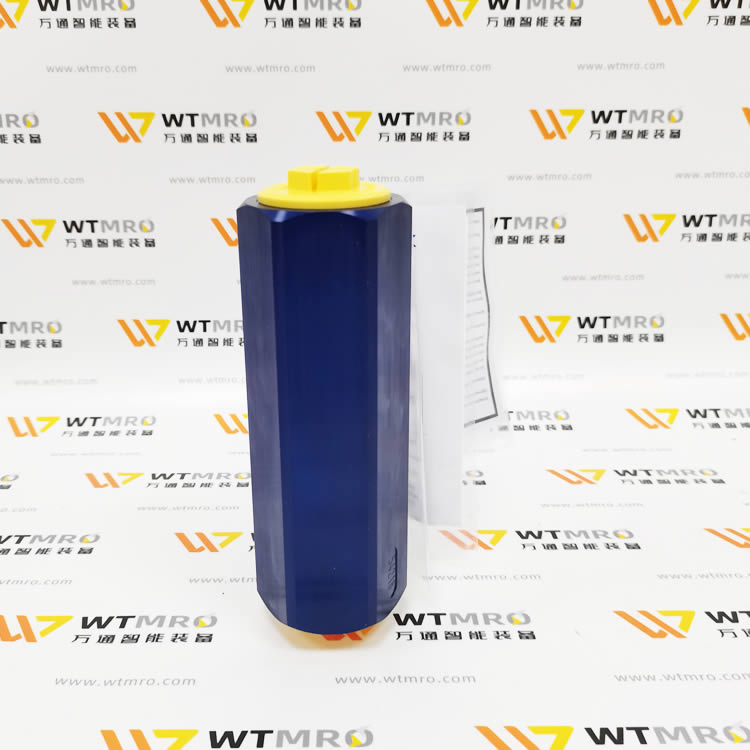

阀体：航空铝合金（可选不锈钢壳体）
涡轮叶轮：不锈钢 1.0718
密封件：FKM 氟橡胶，耐液压油、抗老化
连接螺纹：标准 BSPP 英制内螺纹 G1/4"、G3/4"、G1"，对应不同流量量程（1–10 / 2–75 / 9–300 L/min）
五、核心产品优势
420bar 超高压耐受，适配注塑机、工程机械、高压试验台液压回路；
集成测压测温接口，一支传感器同步采集流量、压力、温度三参数；
QT510 为 4–20mA 标准工业信号，无需专用采集仪，直接接入通用 PLC；
抗动态压力冲击，重载液压工况测量稳定；
紧凑型模块化结构，安装空间小，维护拆装便捷；
IP67 防护，机床、户外移动液压设备均可使用。
六、适用介质与行业场景
适配介质
矿物液压油、抗磨液压油；不适用水基、强腐蚀介质。
典型应用
液压出厂性能测试台、泵站流量监控；
注塑机、压铸机主油路流量在线监测；
工程机械、履带设备液压系统状态诊断；
液压设备能耗、泄漏量长期数据采集；
自动化产线液压闭环流量控制。
七、安装与维护要点
管路前后需保留足够直管段，减少涡流影响测量精度；
介质含杂质前端必须加装液压过滤器，避免磨损涡轮；
推荐每 12–24 个月复检校准，重载满负荷工况半年校准一次；
M16 接头拧紧扭矩控制 10Nm，防止进水损坏电路。
