Valpres 703000-DN50 CF8M PN64 不锈钢球阀完整介绍
一、品牌基础
Valpres 中文通用名：沃普莱斯，1978 年意大利布雷西亚建厂，隶属于百年 Bonomi 集团，INOX-VAL 703000 系列是其主流两片式高压不锈钢螺纹球阀，广泛用于液压、化工、水处理、油气自动化管路通断隔离。
二、型号完整释义

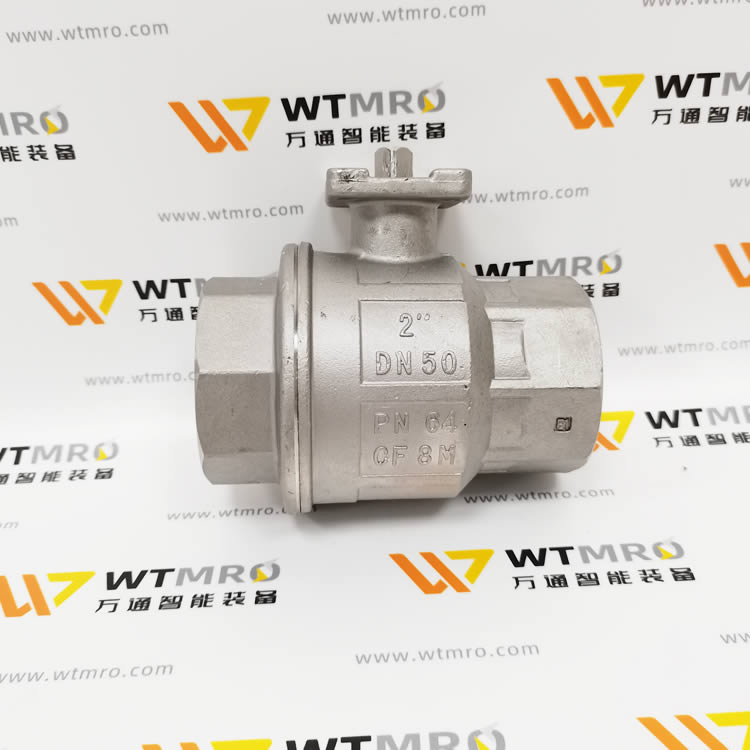

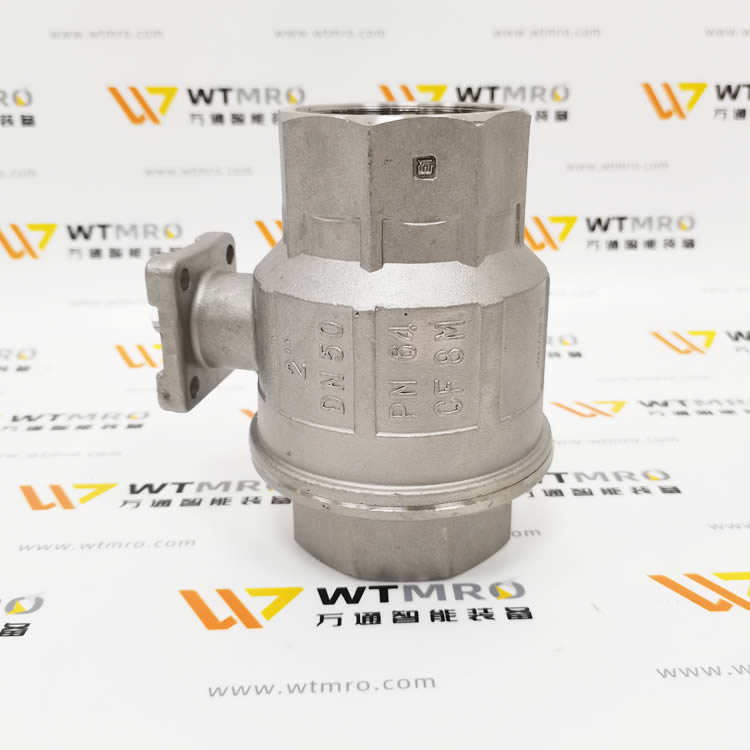

703000-DN50 CF8M PN64
703000：70 系列两片式内螺纹浮动球阀，全通径、内置防静电弹簧组件、标配 ISO5211 F05 执行器安装平台，可直装气动 / 电动执行器无需转接板；
DN50：公称通径 2 英寸，两端标准英制 Rp 内螺纹（EN10226）；
CF8M：阀体、端盖、球体铸造材质，等效AISI 316 不锈钢（1.4408），耐盐雾、弱酸、弱碱、海水腐蚀；
PN64：公称压力 64bar（6.4MPa）高压承压等级，最高使用压力 6.4MPa。
三、全套零部件材质清单
| 序号 | 零件名称 | 材质 | 功能说明 |
|---|---|---|---|
| 1 | 阀体 | A351-CF8M（316 铸造不锈钢） | 两片螺栓锁紧承压主体，分体易维护 |
| 2 | 螺纹端盖 | A351-CF8M | 管路 Rp 内螺纹连接端 |
| 3 | 球体阀芯 | A182-F316 不锈钢 | 镜面抛光全通径，90° 快速启闭 |
| 4 | 阀座密封 | 玻纤填充 PTFE | 双向零泄漏，密封等级 Class VI |
| 5 | 阀杆 | A182-F316 316 不锈钢 | 防吹出安全结构，高压不脱杆泄漏 |
| 6 | 止推垫片 | 纯 PTFE | 减磨降噪，防止球体长期卡滞 |
| 7/10 | 轴封 O 型圈 | FKM 氟橡胶（Viton） | 耐油、耐高低温，阻断阀杆外漏 |
| 8 | 阀杆填料 | PTFE | 二次辅助密封，降低阀杆微量渗漏 |
| 9 | 防静电弹簧组件 | 不锈钢弹簧 | 导出介质静电，满足 ATEX 防爆工况 |
| 标配手柄 | 碳钢喷塑长手柄 | 手动 90° 开关，可拆卸换装执行器 |
四、核心流体技术参数
1. 压力指标
公称压力：PN64（64bar/6.4MPa）
壳体水压强度试验压力：9.6MPa
气密密封试验压力：6.93MPa
真空耐受：10⁻³ torr，适配负压真空管路
2. 温度范围
标准 PTFE+FKM 密封：-20℃ ~ +160℃；更换 TFM 金属阀座可拓展至 200℃高温工况。
3. DN50（2 寸）尺寸与流量参数
流通能力：全通径低流阻，Kv 值≈165，大流量输送压降极小
阀体总长 L=235mm，安装高度 H=135mm，净重约 2.95kg
执行器底座：ISO5211 F05，匹配 SR63 气动执行器、大功率电动执行器
4. 结构核心优势
两片式分体结构，更换阀座无需整阀拆下管路，大幅降低维护成本；
浮动球双向密封，无安装流向限制，正反安装均可可靠切断；
一体式防静电装置，通过 ATEX II 类防爆认证，可燃油气介质安全可用；
阀杆防吹出安全结构，高压突发泄压无喷射泄漏风险；
内置金属后备密封，符合 API 607 防火规范，火灾工况保持关断；
全通径流道无缩径，适合大流量纯水、液压油、工艺流体输送。
五、执行标准与产品认证
设计制造标准：ISO 17292、ASME B16.34、EN12266 阀门压力检测标准
体系认证：ISO9001、ISO14001、OHSAS18001
安全认证：CE、ATEX 防爆、防火安全认证
泄漏等级：阀座 Class VI 零泄漏，阀杆微泄漏可控
六、适用介质与行业应用场景
适用介质
纯水、液压油、压缩空气、弱酸弱碱、盐水、低压饱和蒸汽、普通油气、化工中间体、制药 CIP 清洗流体；不适用浓强氧化性酸、强极性溶剂。
典型应用
大型液压机组高压总切断阀；
化工反应釜、原料储罐进出口主隔离阀；
海水淡化、电镀、纯水站大流量耐腐蚀管路；
空压机、制冷机组、燃气主管支路通断；
成套自动化设备配套（加装气动执行器实现远程自动开关）。
