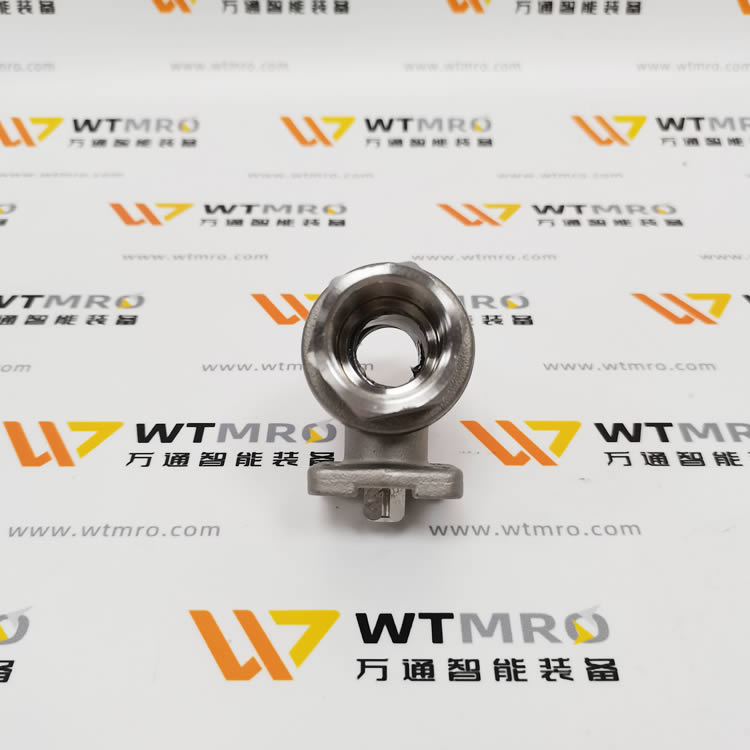

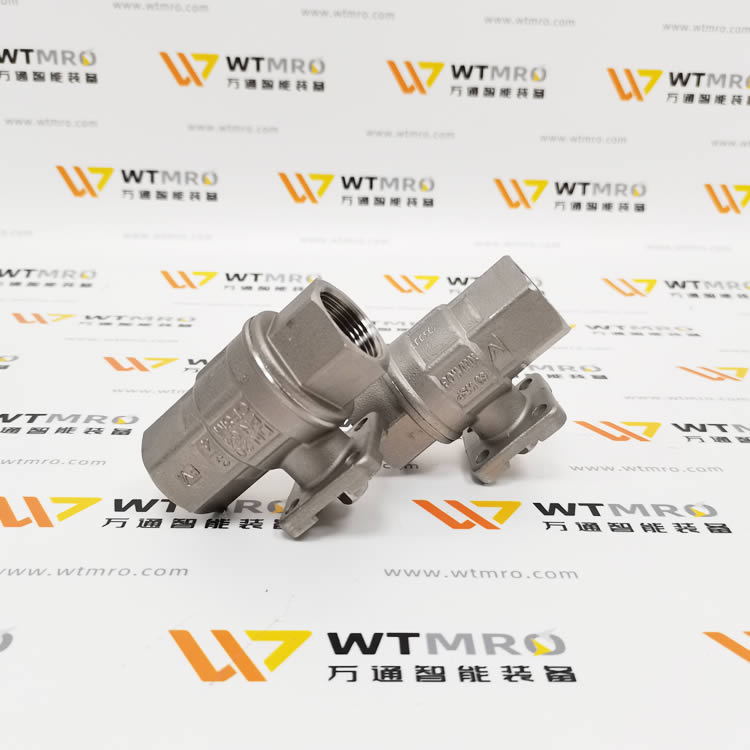

Valpres 703000-DN20 CF8M PN64 不锈钢球阀完整介绍
一、品牌说明
Valpres 中文通用名：沃普莱斯，意大利 Bonomi 集团旗下专业工业不锈钢球阀品牌，主打耐腐蚀高压螺纹球阀，配套化工、液压、水处理、自动化设备管路通断。
二、型号完整拆解
703000-DN20 CF8M PN64
703000：70 系列两片式内螺纹浮动球阀（INOX-VAL 系列），全通径、内置防静电组件、标配 ISO5211 F05 执行器安装平台，可直装气动 / 电动执行器，无需转接板；

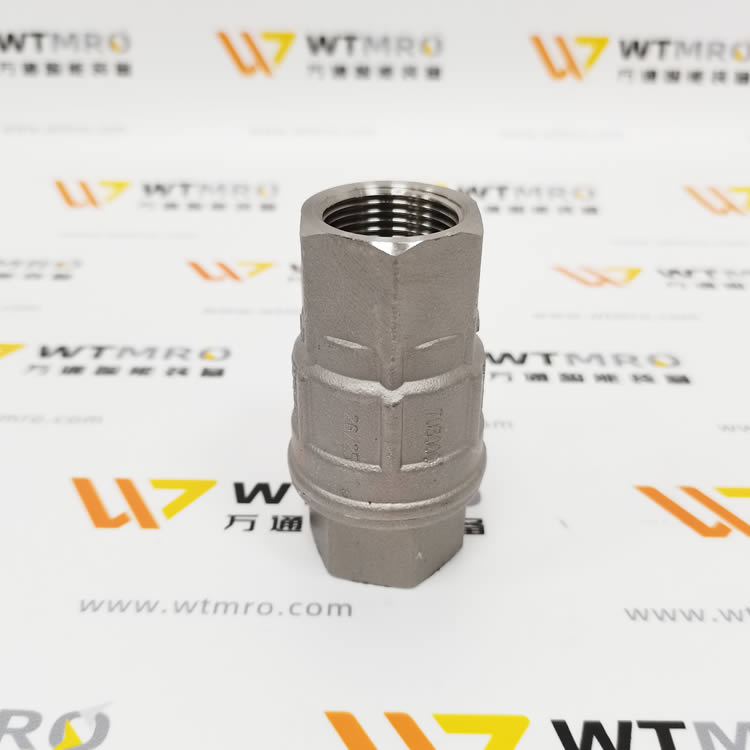

DN20：公称通径 3/4 英寸，两端英制内螺纹 Rp（EN10226 标准）；
CF8M：阀体、端盖、球体铸造材质，对应AISI 316 不锈钢（1.4408），耐酸碱、盐雾、弱腐蚀介质；
PN64：公称压力 64bar（6.4MPa）高压工况等级。
三、全部件材质清单
| 序号 | 零件名称 | 材质 | 功能说明 |
|---|---|---|---|
| 1 | 阀体 | A351-CF8M（316 不锈钢） | 两片式承压主体，螺栓锁紧可拆卸 |
| 2 | 端盖 | A351-CF8M | 内螺纹管路连接端 |
| 3 | 球体阀芯 | A182-F316 不锈钢 | 镜面抛光全通径，90° 启闭 |
| 4 | 阀座密封 | 玻纤填充 PTFE | 双向零泄漏，密封等级 Class VI |
| 5 | 阀杆 | A182-F316 316 不锈钢 | 防吹出安全结构，高压不脱杆 |
| 6 | 止推垫片 | 纯 PTFE | 减磨，防止球体卡滞 |
| 7/10 | 轴封 O 型圈 | FKM 氟橡胶（Viton） | 耐油、耐高低温，外漏防护 |
| 8 | 阀杆填料 | PTFE | 二次密封，降低阀杆微泄漏 |
| 9 | 防静电弹簧组件 | 不锈钢弹簧 | 导出介质静电，适配防爆 ATEX 工况 |
| 标配手柄 | 碳钢喷塑 | 手动 90° 开关，可拆除换执行器 |
四、核心流体技术参数
1. 压力指标
公称压力：PN64（64bar/6.4MPa）
壳体水压强度试验：9.6MPa
气密密封试验压力：6.93MPa
真空耐受：10⁻² torr，可用于负压真空管路
2. 温度范围
标准密封（PTFE+FKM）：-20℃ ~ +160℃；更换 TFM 金属阀座可拓展至 200℃高温工况。
3. 流量与尺寸（DN20/3/4 寸）
流通特性：全通径低流阻，Kv 值≈67
总长 L=121mm，安装高度 H=78mm，净重约 0.78kg

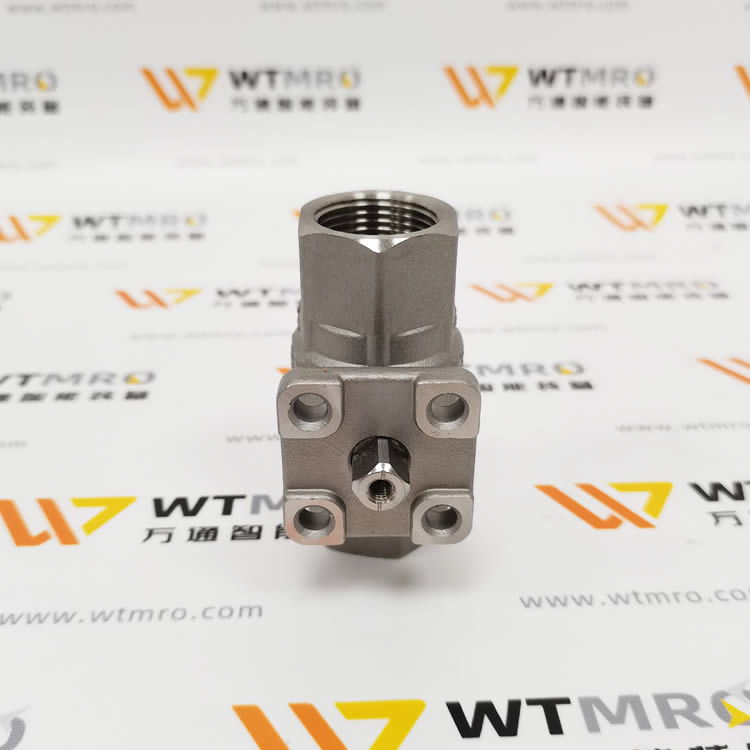

执行器底座：ISO5211 F05，匹配 SR52 小型气动执行器
4. 结构优势
两片式分体结构，拆装维护便捷，无需整段拆卸管路；
浮动球双向密封，安装无流向限制；
一体式防静电装置，通过 ATEX 防爆认证；
阀杆防吹出安全结构，高压管路使用更安全；
防火安全结构（Fire Safe），满足油气行业安全规范。
五、执行标准与认证
设计制造：ISO 17292、ASME B16.34、EN12266 阀门检测标准
安全认证：CE、ATEX II 类防爆、防火安全认证
泄漏等级：阀座 Class VI 零泄漏，阀杆微泄漏控制
六、适用介质与行业场景
适用介质
纯水、液压油、压缩空气、弱酸弱碱、盐水、低压蒸汽、油气、化工中间体；不适用强氧化性浓酸、强极性溶剂。
典型应用
液压高压动力管路手动切断阀；
化工加药、小型反应釜进出口隔离；
纯水 / 电镀耐腐蚀水处理管路；
空压机、制冷、小型燃气管道；
自动化设备配套（加装气动执行器实现远程通断）。
