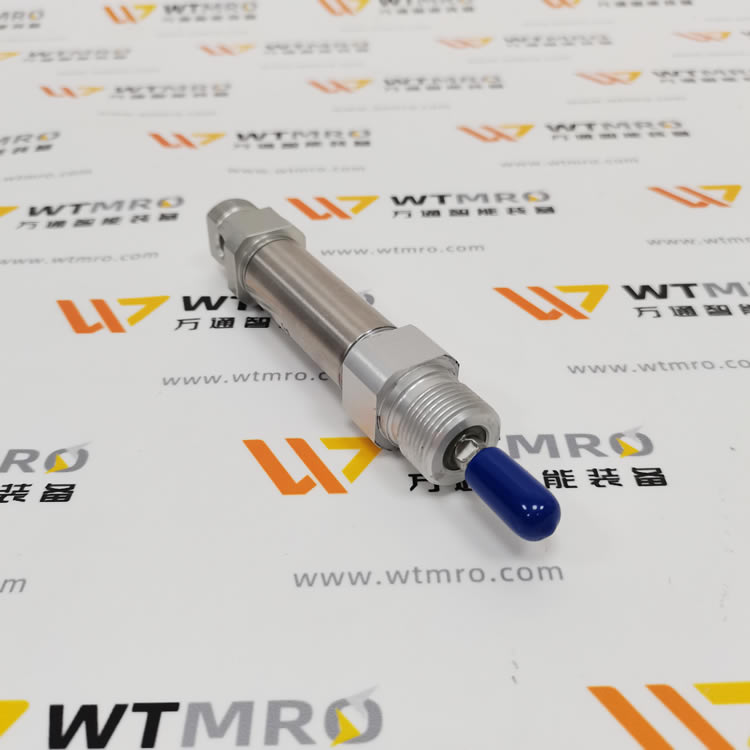

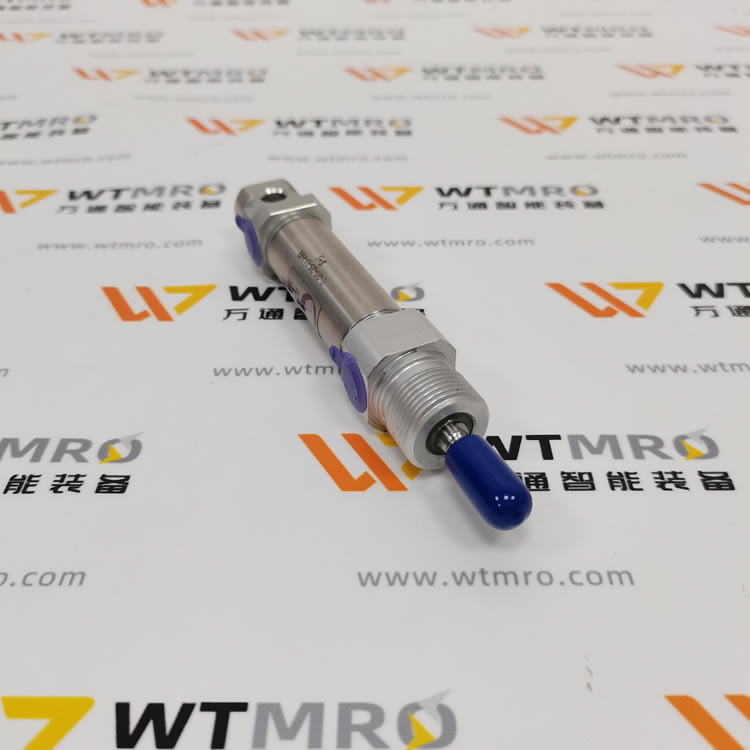

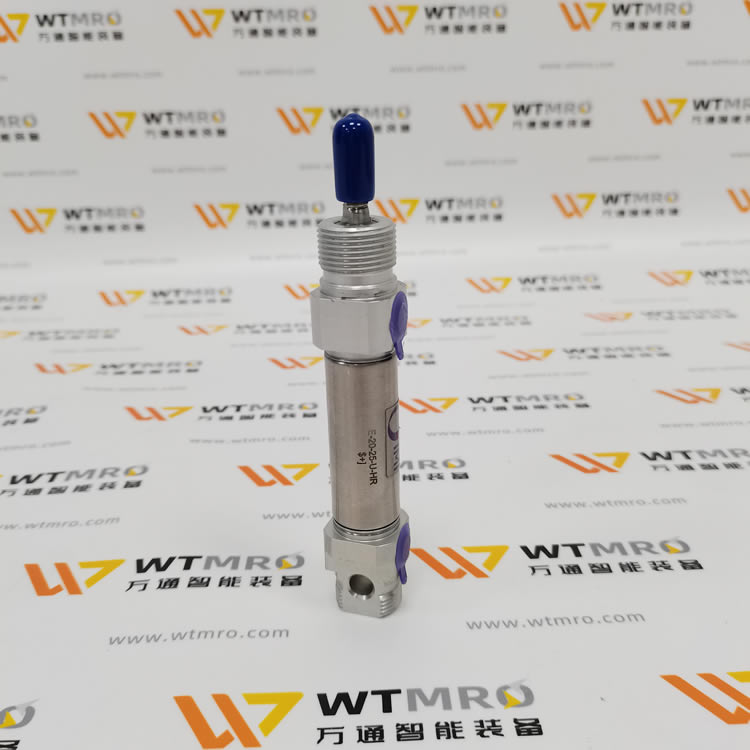

IMI Bimba E‑20‑25‑U‑HR（ISO 6432 双作用气缸，高温密封）
E‑20‑25‑U‑HR 是 IMI 旗下 Bimba 品牌 E 系列（ISO 6432） 小型气动气缸，缸径 20mm、行程 25mm、通用安装、高温密封，适合高温 / 多尘 / 潮湿工况的自动化推拉与定位。
一、型号拆解
E：E 系列，ISO 6432 标准微型气缸
20：缸径 20mm
25：行程 25mm
U：Universal mount 通用安装（脚座 / 法兰 / 耳轴均可）
HR：High Temperature Rubber 高温密封（适配‑20℃～+120℃）
二、核心技术参数
动作方式：双作用、单杆（两端进气，双向驱动）
缸径 / 行程：20mm / 25mm
最大工作压力：10 bar（1MPa）
接口尺寸：G1/8" 管螺纹（两端）
活塞杆：M8×1.25 外螺纹，硬铬不锈钢
缸筒：304 不锈钢，镜面抛光，耐腐蚀
端盖：铝合金，轻量化、防锈
密封 / 防尘：NBR 高温密封 + 防尘圈，适配高温油污
温度范围：‑20℃ ～ +120℃（HR 高温型）
活塞速度：5～1000 mm/s（可调）
寿命：≥ 5000 km 运行里程（标准工况）
防护等级：IP65（防尘、防溅水）
重量：约 0.35 kg
三、关键特点
ISO 6432 标准：全球通用安装与接口，替换性强、备件通用。
高温密封（HR）：适配 +120℃ 高温，抗老化、耐油污，适合烘箱 / 热处理设备。
全不锈钢缸筒：304 镜面抛光，耐腐蚀、耐磨损、寿命长。
通用安装（U）：可正装 / 倒装 / 侧装，适配狭小空间、多方向安装。
预润滑免维护：自润滑轴承 + 长效润滑脂，终身免加油、低噪音。
缓冲可选：两端可选橡胶缓冲，减少冲击、降低噪音。
四、典型应用
高温自动化：烘箱、热处理炉、焊接设备的推拉门 / 定位机构。
食品 / 包装：高温杀菌线、烘焙设备、油污环境的取放与夹紧。
工业机械：电子设备、小型冲压、工装夹具的短行程精准驱动。
气动系统：低压（≤10bar）、高频次、长寿命的自动化执行元件。
五、同系列选型参考（E‑20 缸径）
表格
| 型号 | 行程 | 安装 | 密封 | 适用场景 |
|---|---|---|---|---|
| E‑20‑25‑U | 25mm | 通用 | 标准（‑10～+80℃） | 常规常温自动化 |
| E‑20‑25‑U‑HR | 25mm | 通用 | 高温（‑20～+120℃） | 高温 / 油污工况 |
| E‑20‑50‑U‑HR | 50mm | 通用 | 高温 | 长行程高温驱动 |
