BENDER LINETRAXX RCM420-D-2完整产品介绍
一、基础识别信息
品牌：BENDER（德国本德尔，电气安全监测龙头）
产品系列：LINETRAXX 剩余电流监测模块
完整型号：RCM420-D-2

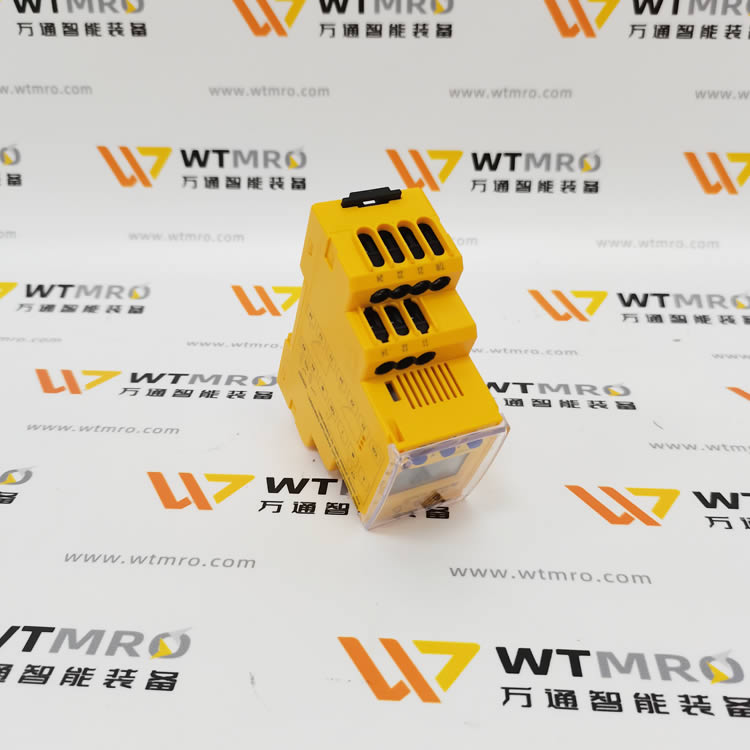

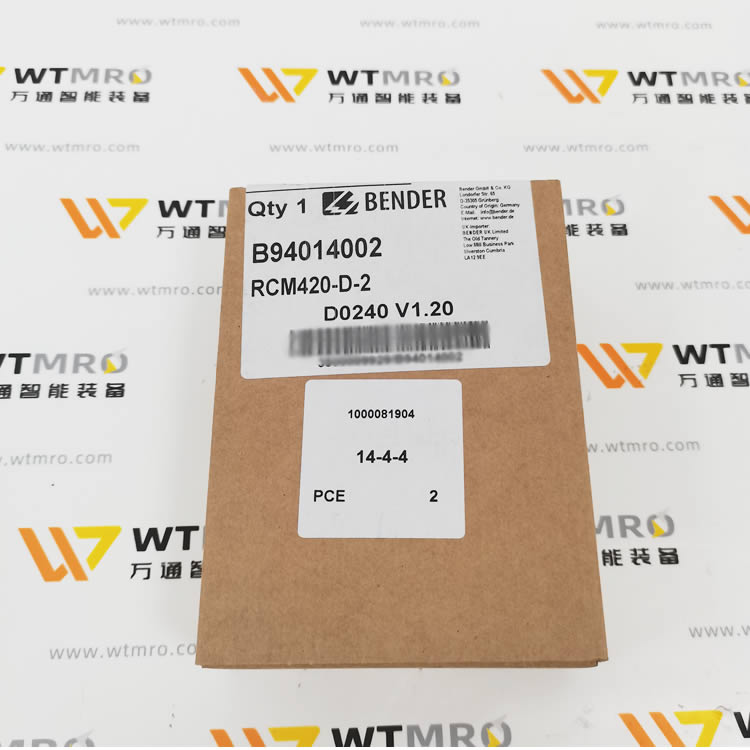

原厂物料号：B94014002（纸箱标签对应）

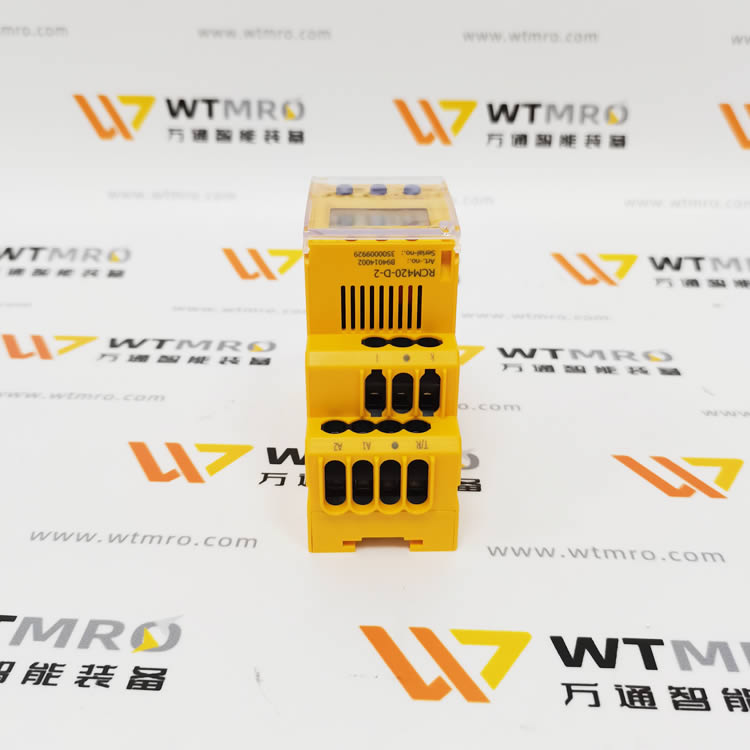

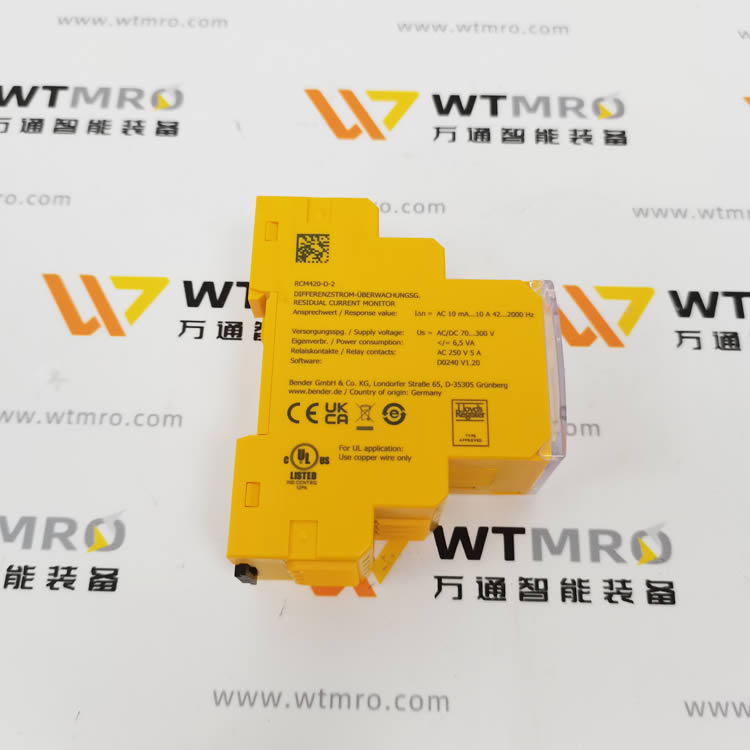

固件版本：D0240 V1.20（标签标注）
产品类型：A 型剩余电流监控继电器（交流 + 脉动直流敏感）
适用电网：TN/TT 接地型交流供电系统，仅报警、不直接切断主回路
执行标准：IEC 62020
二、核心测量技术参数
1. 电流测量范围
监测量程：10mA ~ 10A 剩余电流
测量方式：真有效值 TRMS 采样，变频器、整流负载抗干扰稳定
兼容频率：42～2000Hz，覆盖工频、变频驱动高频谐波
电流类型：Type A，可检测交流漏电、脉动直流故障电流（不可测平滑直流）
2. 供电电源（宽幅通用）
供电规格：DC 70～300V / AC 96～275V
适配场景：控制柜 220V 交流、直流母线供电通用
3. 报警阈值与延时
两级独立报警：Alarm1（预报警）、Alarm2（故障报警），范围 5mA~10A 可调
延时功能：上电启动延时、响应延时、故障复位延时均可自定义，规避启动冲击误报
记忆功能：故障锁定记忆，支持手动 / 自动复位
4. 互感器配套
外接 Bender WR/WS/CT 系列开合式 / 闭口零序电流互感器，适配 0~ 数千 A 主回路
自带互感器断线监测，互感器松脱、断线立即报设备故障
三、硬件面板与输出配置

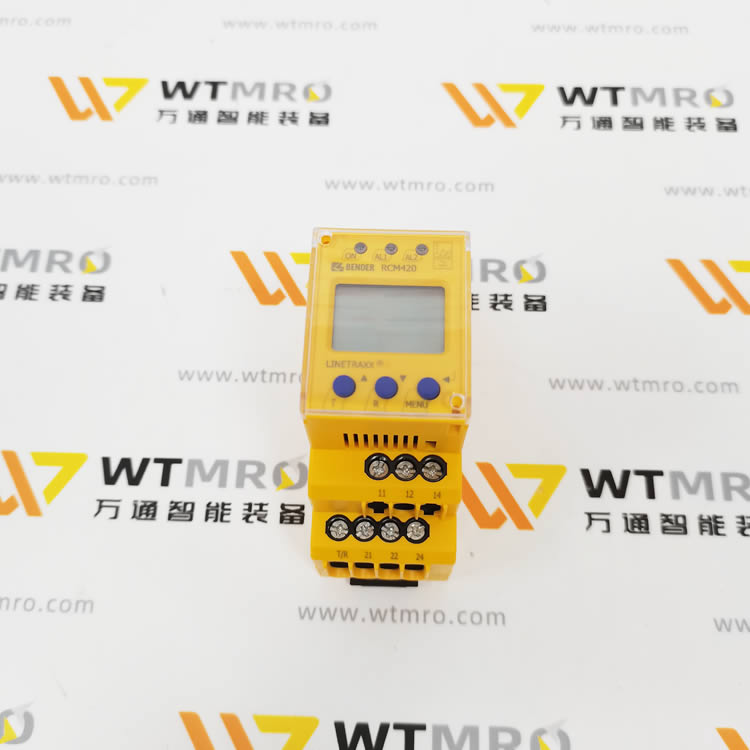

显示与人机操作
小型液晶显示屏：实时显示剩余电流数值、故障代码、报警状态
实体操作按键：菜单设置、本地测试、手动复位
状态 LED：电源运行、一级预警、二级故障指示灯
密码保护：参数设置加密，防止无关人员误改阈值
继电器输出2 路独立无源转换触点（每路 1 常开 + 1 常闭），可分别接声光报警器、PLC 信号端子：
Alarm1：绝缘缓慢老化预警，仅提醒不停机
Alarm2：漏电超标危险故障，可接入设备停机联锁
测试接口：内置本地测试按钮，也支持外接远程测试复位端子，定期校验监测功能
四、核心功能特性
分层预警安全策略区分预报警与故障两级输出，设备轻微漏电仅提醒运维，漏电达到危险阈值再触发停机，兼顾生产连续性与电气安全。
宽频抗谐波测量真有效值算法适配变频器、伺服、充电设备等高谐波负载，不会因谐波干扰频繁误报警。
互感器断线兜底监测实时检测零序互感器接线状态，互感器损坏 / 脱落时立即上报故障，杜绝 “监测失效无预警” 隐患。
多场景监测模式
标准模式：三相 / 单相回路整体剩余电流巡检
单导体监测：单独监测 PE 地线、N-PE 连接支路漏电，定位接地隐患点
数据存储缓存峰值漏电记录，便于追溯间歇性漏电故障，排查绝缘老化根源
五、型号分支区分（RCM420-D-1 / RCM420-D-2）
| 型号 | 供电范围 | 适用场景 |
|---|---|---|
| RCM420-D-1 | AC16~72V / DC24~48V | 24V 低压控制柜、小型测试设备 |
| RCM420-D-2 | AC96~275V / DC70~300V | 工业标准 220V 电控柜、机床、产线（本次型号） |
六、典型行业应用
工业机床自动化：注塑、冲压、伺服驱动设备 TN-S 供电回路漏电预警，避免电机绝缘击穿触电
充电桩 / 储能设备：交流输入侧剩余电流监控，区分正常谐波与危险漏电
楼宇商业配电：TT 接地商铺、机房配电柜绝缘老化在线巡检
医疗辅助设备：非医用 IT 隔离电源的辅助漏电监测
工程机械电控柜：车载 220V 辅助供电回路安全监控
七、安装使用要点
必须配套 Bender 专用零序互感器，互感器包裹全部动力相线（不含 PE）
变频器负载优先选用屏蔽型互感器，降低电磁干扰
两级报警建议配置：Alarm1 接声光蜂鸣提醒巡检，Alarm2 接入设备急停回路
每月使用面板 TEST 按键校验整机功能，确保监测可靠
多回路集中监控可搭配 Modbus 通讯扩展模块，上传漏电数据至上位系统
