HYDROTECHNIK 3160‑A3‑72.00（3474）

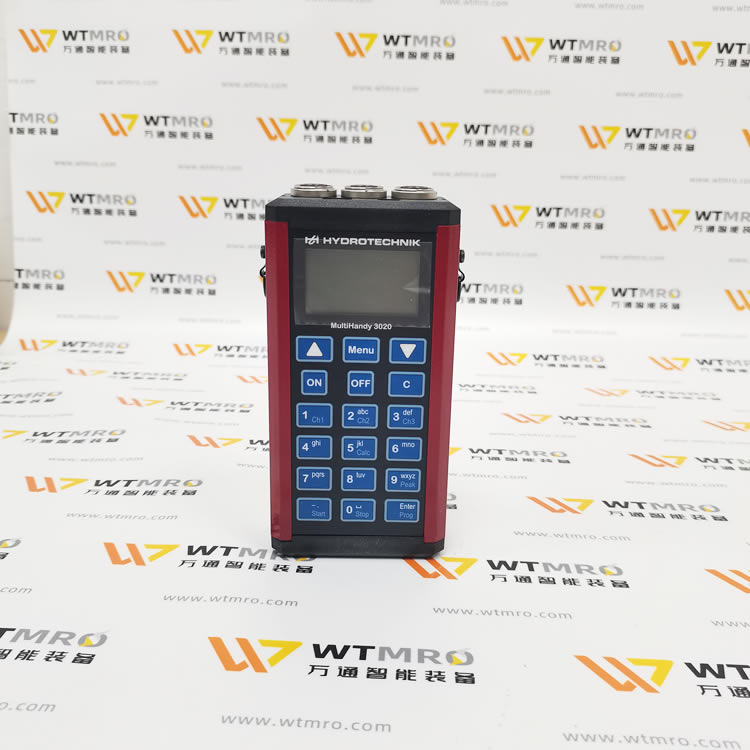

3160‑A3‑72.00（简称 3474） 是德国 HYDROTECHNIK（海德泰尼克）3020 系列手持液压分析仪，便携式多通道数据记录仪，用于液压系统压力、温度、流量等参数的现场测量、分析与故障诊断。
一、型号解析
3160：产品系列（手持测量仪）
A3：3 通道输入（可接压力 / 温度 / 流量传感器）
72.00：硬件版本 / 配置代码，对应3020 型号
3474：完整订货号（3160‑A3‑72.00‑3474）
二、核心参数
表格
| 项目 | 参数 |
|---|---|
| 通道数 | 3 路（可同时测压力、温度、流量） |
| 测量精度 | ±0.2% FS（满量程） |
| 采样速率 | 最高 1000 次 / 秒 |
| 记录容量 | 2MB，最多 5 组数据，每组 120,000 个测量值 |
| 记录间隔 | 1ms/10ms/100ms/1s/10s 可选 |
| 显示 | 2.5 寸 LCD，实时 / 曲线 / 数值显示 |
| 接口 | USB 2.0（数据导出 / 充电） |
| 供电 | 2×AA 镍氢电池，续航约 12 小时；USB 5V 供电 |
| 尺寸 | 195×90×48mm |
| 重量 | 约 330g |
| 防护等级 | IP40 |
| 工作温度 | 0–60℃（湿度≤80% RH） |
三、主要特点
三通道同步测量：可同时接入 3 个智能传感器（压力 / 温度 / 流量），实时监测多参数。
智能传感器兼容（ISDS）：即插即用，自动识别传感器类型与量程，无需手动设置。
数据记录与分析：内置存储，可记录压力峰值、波动、温度变化等，支持 PC 软件导出分析。
坚固耐用：抗震、抗冲击设计，适合工业现场恶劣环境。
便携易用：重量轻、电池续航长，单手操作，适合现场快速检测。
四、典型应用
液压系统调试 / 维护：泵、阀、缸压力 / 温度监测，泄漏检测，动态压力分析。
工程机械：挖掘机、起重机、装载机液压系统故障诊断。
工业设备：注塑机、机床、冶金设备液压状态监测。
研发测试：液压元件性能测试、耐久性试验数据采集。
五、配套传感器（示例）
压力传感器：3403 系列（0–400bar，精度 ±0.1%）。
温度传感器：3410 系列（‑20–120℃）。
流量传感器：31V7 系列涡轮流量计（1–300L/min）。
六、选型优势
相比普通压力表，3474 可多参数同步测量、数据记录、动态分析、智能传感兼容，是液压系统现场诊断与维护的高效工具，广泛用于工程机械、冶金、机床等领域。
