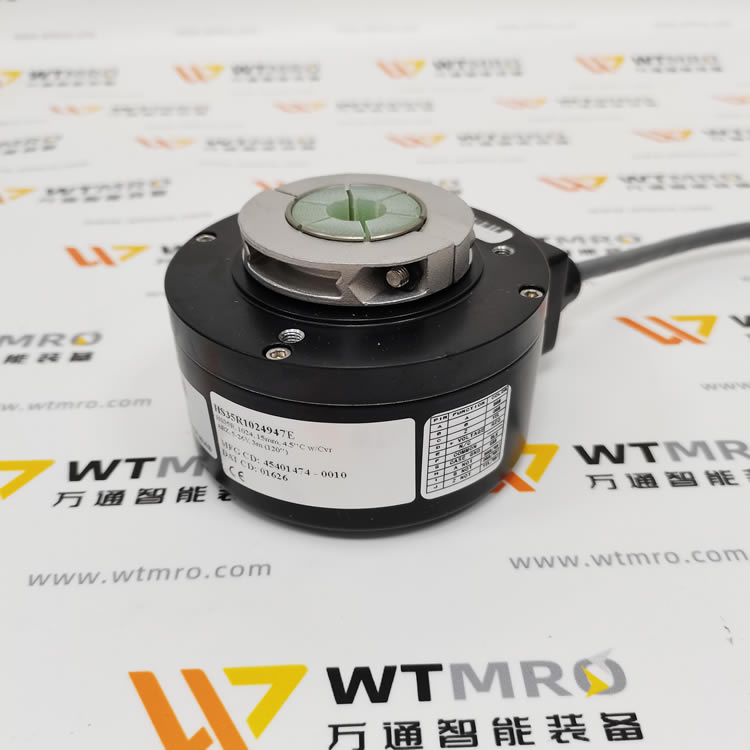

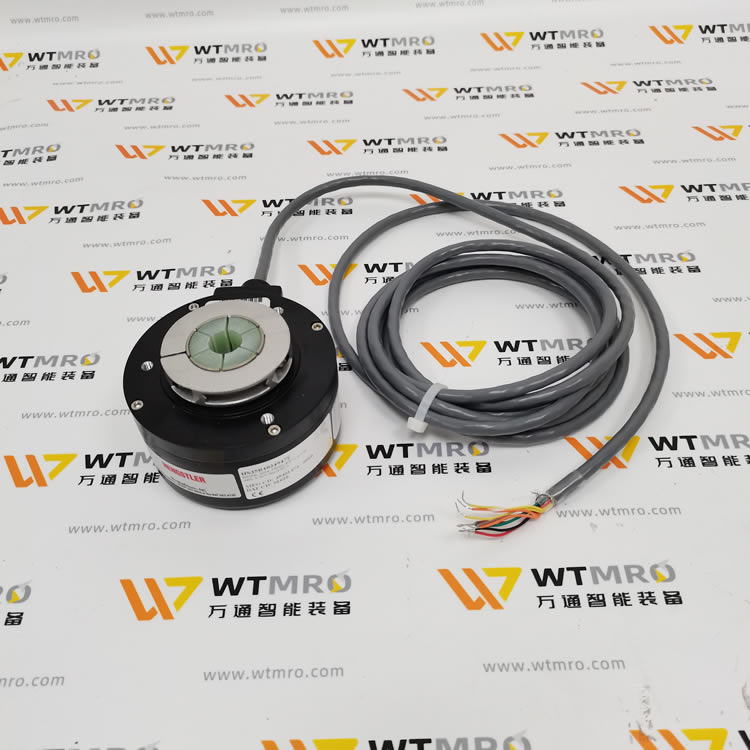

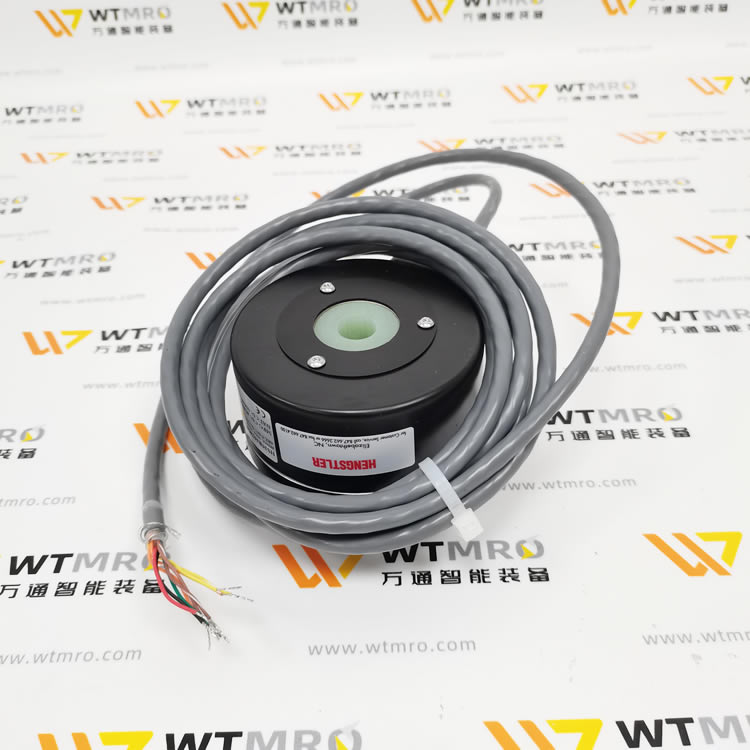

HS35R1024947E 是德国 Hengstler（亨士乐，属 Dynapar 集团）HS35R 系列重载光电增量编码器，专为冶金、风电、重型机械等恶劣工况设计，1024PPR、空心轴、IP67、宽温、抗 400g 冲击。

一、型号解析（HS35R-1024-947E）

• HS35R：系列代号（重载空心轴、加固型、IP67）

• 1024：分辨率 1024 脉冲 / 转（PPR）

• 947E：电气 / 输出代码（差分 ABZ 相、5–15VDC 供电、5–15VDC 输出、扩展温区）

二、核心电气参数

• 类型：增量式光电编码器，ABZ 三相（含原点 Z 相）

• 分辨率：1024 PPR

• 供电电压：5–15VDC（±5%）

• 输出：差分 line driver（ABZ + 反相），5–15VDC 电平

• 最大输出频率：300kHz

• 电流消耗：≤50mA（不含负载）

• 信号相位：A 相超前 B 相 90°（正交），Z 相每转 1 个索引脉冲

三、机械与环境参数

• 结构：空心轴（通孔），直接套电机轴安装

• 孔径：标准 1-1/4"（31.8mm），电隔离设计

• 外径：3.8"（96.52mm）

• 最大转速：6000 RPM（连续）

• 防护等级：IP67（防尘、防水冲洗；>5000RPM 时 IP64）

• 抗振动：20g（5–3000Hz）

• 抗冲击：400g（6ms）

• 工作温度：-40℃～+100℃（扩展温区）

• 外壳 / 材质：粉末涂层铝合金，坚固耐腐

• 重量：约 2.4kg

四、关键特点

1. 重载抗造：400g 冲击 + 20g 振动，适应冶金、矿山、风电等强震动场景。

2. IP67 全防护：防水防尘，可冲洗，适合户外、潮湿、多尘环境。

3. 宽温稳定：-40℃～+100℃，极端温度下信号可靠。

4. 电隔离空心轴：隔离电机轴电流，避免干扰，保护编码器。

5. 相位阵传感器：信号稳定，抗干扰强，长寿命免维护。

6. 安装简便：标准空心轴 + 系绳固定，适配电机风扇罩，无需联轴器。

五、典型应用

• 冶金：轧机、辊道电机、高炉传动

• 风电：变桨 / 偏航电机、主轴测速

• 重型机械：起重机、盾构机、矿山设备

• 工业驱动：矢量电机、变频器反馈、高速主轴

• 能源：水电 / 火电辅机、油泵 / 风机测速

六、同系列替代 / 选型

• HS35R10248547：同 1024PPR，标准温区（-40～+85℃）

• HS35R2048947E：2048PPR，其余参数相同

• HS35R1024947：非扩展温区（-40～+85℃）
