核心技术参数

• 额定功率：85W

• 输出规格：24VDC，3.5A；输出可调 23~27.5V DC

• 输入电压：AC 90~264V 宽电压，也支持 DC 100~345V 直流输入；47~63Hz

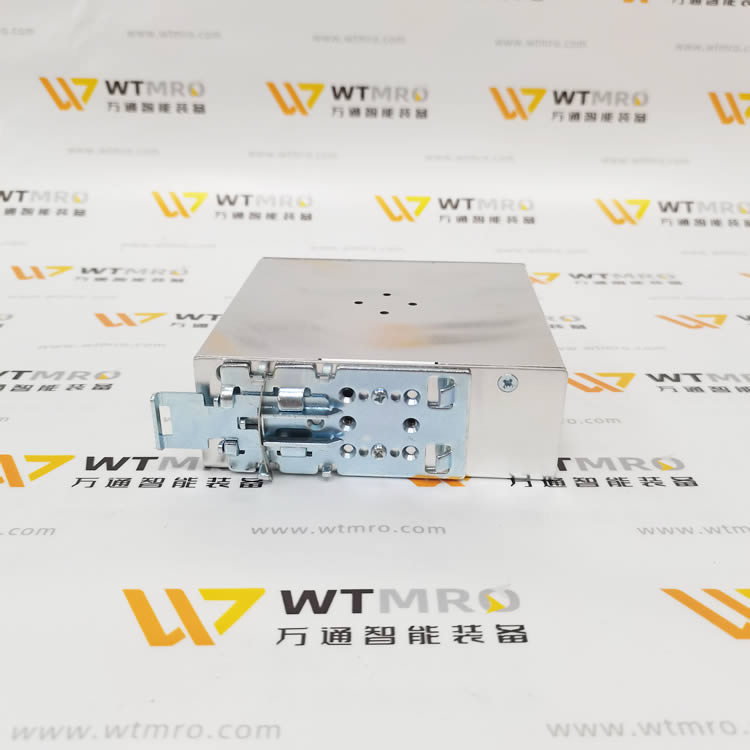

• 安装方式：标准 35mm DIN 导轨，垂直安装

• 外形尺寸：130 × 40 × 115 mm

• 防护等级：IP20（仅控制柜内使用）

• 工作温度：-20℃ ~ +60℃；环境温度＞45℃需要降载使用

• 接线端子：螺钉端子，最大导线 2.5mm²

• 效率：85%~89%

• 保护功能：短路 SCP、过流 OCP、过压 OVP、过热 OTP

• 状态指示灯：DC OK 正常灯、OVERLOAD 过载告警灯

• 扩容方式：支持多台并联输出扩容

产品特点

1. 全球通用宽幅交流输入，适配国内外工业电网波动工况

2. 内置完整多重电子保护，故障时保护后端 PLC、传感器等负载

3. 高转换效率，发热量低，柜体温升小，适合紧凑控制柜

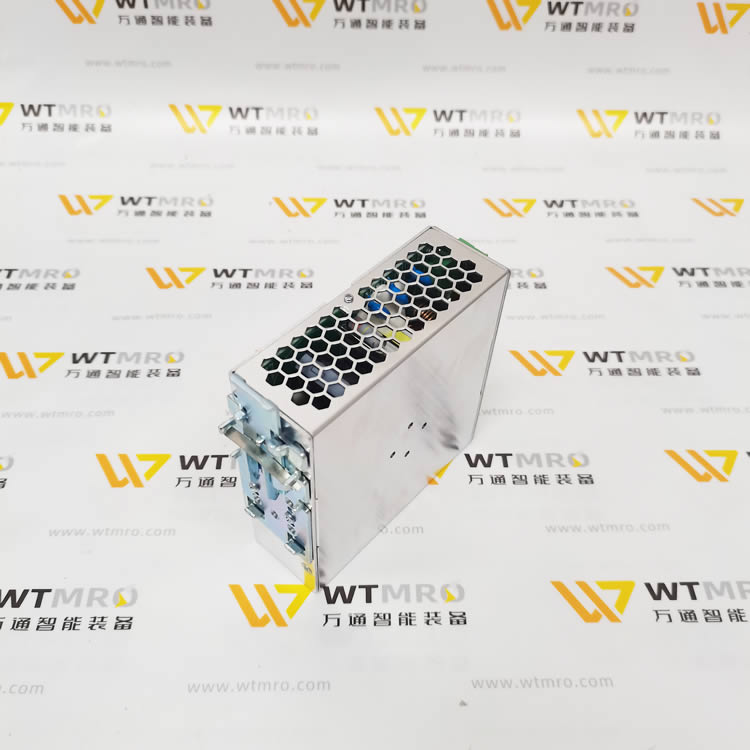

4. 导轨卡扣式安装，拆装便捷，自带电源状态可视化指示灯

5. 单相紧凑型设计，占用柜内空间小，可并联扩容输出功率
