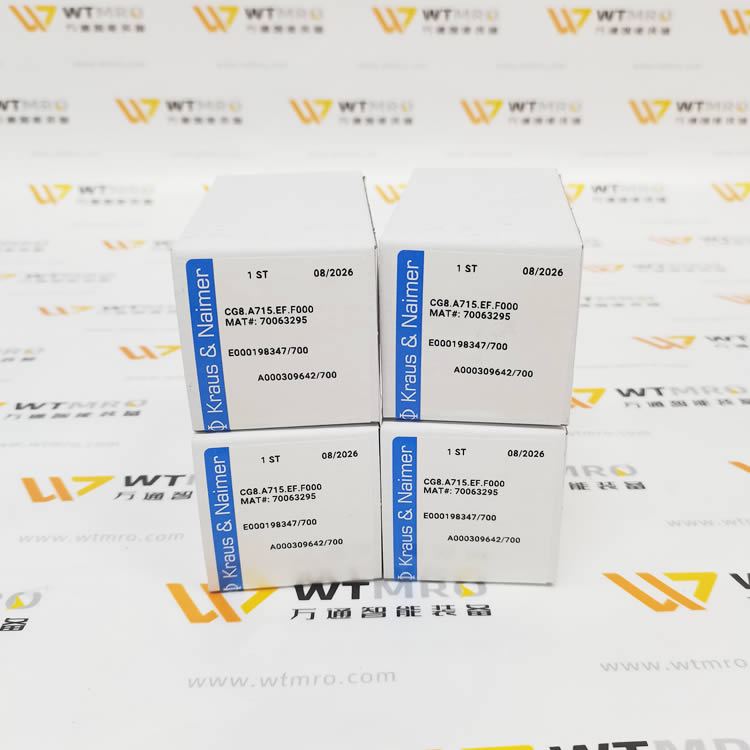

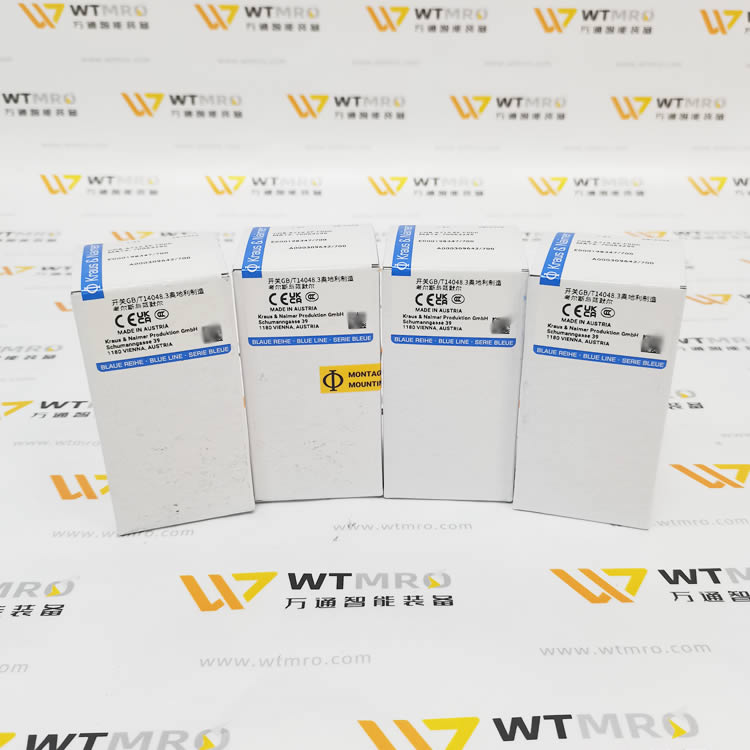

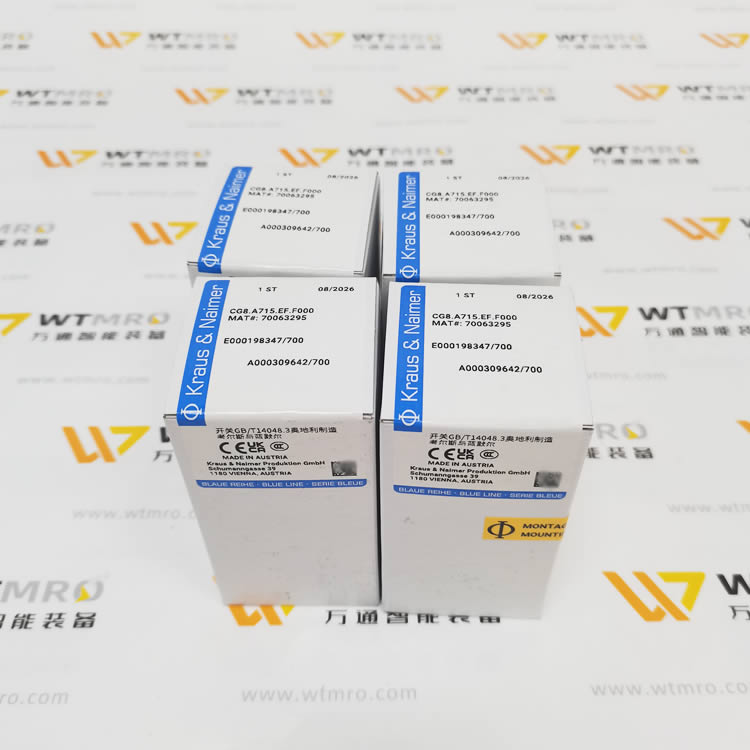

Kraus&Naimer（克劳斯奈默）CG8.A715.EF.F000 凸轮转换开关

型号拆解

• CG8：产品系列，S0 规格凸轮开关，Ith=20A，模块化蓝线系列

• A715：凸轮时序代码，定义档位数量与触点通断逻辑

• EF：面板操作手柄组件

• F000：无额外标识标牌版本

核心参数

1. 约定发热电流 Ith：20A

2. 额定绝缘电压 Ui：690V AC

3. 冲击耐压 Uimp：6kV

4. 使用类别 AC-3（380~440V）：5.5kW；AC-23A 阻性负载：7.5kW

5. 触点材质：银合金桥接触点

6. 接线：防脱落 captive 螺钉端子，手指安全防护端子

7. 安装方式：柜体面板开孔安装

8. 标准：IEC60947-3、VDE0660、UL、cUL、CE 认证

9. 防护等级：面板正面 IP65，柜内端子侧 IP20

10. 净重：约 330g

产品特点

• Blue Line 蓝线经典凸轮结构，动作可靠，抗振动，适合工业控制柜长期工况

• 模块化多层触点单元，时序由 A715 凸轮片固定，不可现场修改

• 防脱落端子螺丝，检修不会丢失，带防触碰保护

• 手柄可加装挂锁，支持 LOTO 上锁挂牌能量隔离

• 同系列配件可互换：加长手柄、门联锁、标牌套件

典型应用

• 电控柜就地 / 远程模式选择开关

• 泵、风机、输送设备控制回路档位切换

• 仪表信号回路切换、测试选择开关

• 小型设备控制回路电源选择

运维注意事项

1. 面板开孔尺寸严格遵循样本，防止手柄卡滞

2. 震动工况定期复检端子紧固力矩，防止发热松动

3. 挂锁仅用于安全隔离，不可单独作为主断路装置，前端必须配套断路器

4. 不可超负载使用，触点时序 A715 出厂固定，无法自行更改凸轮片
