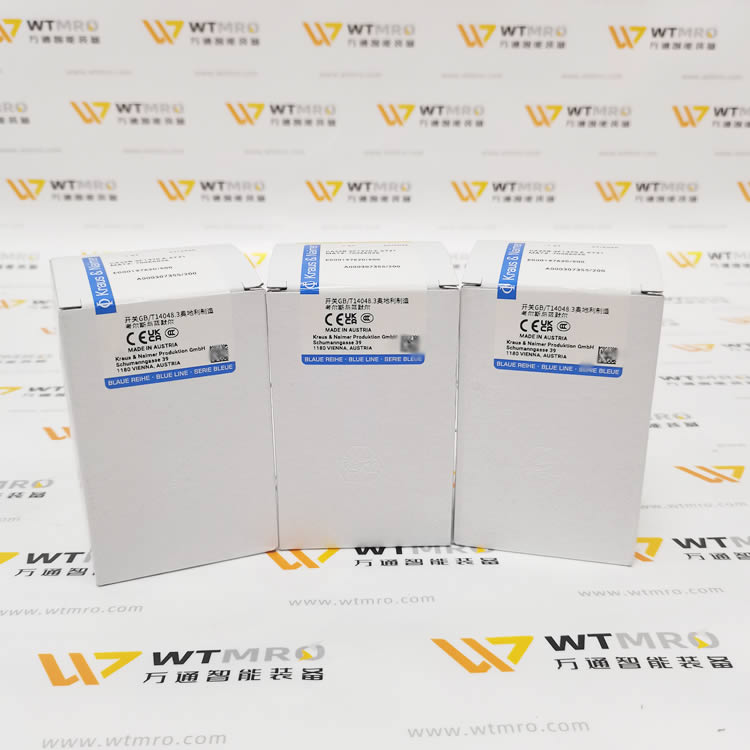

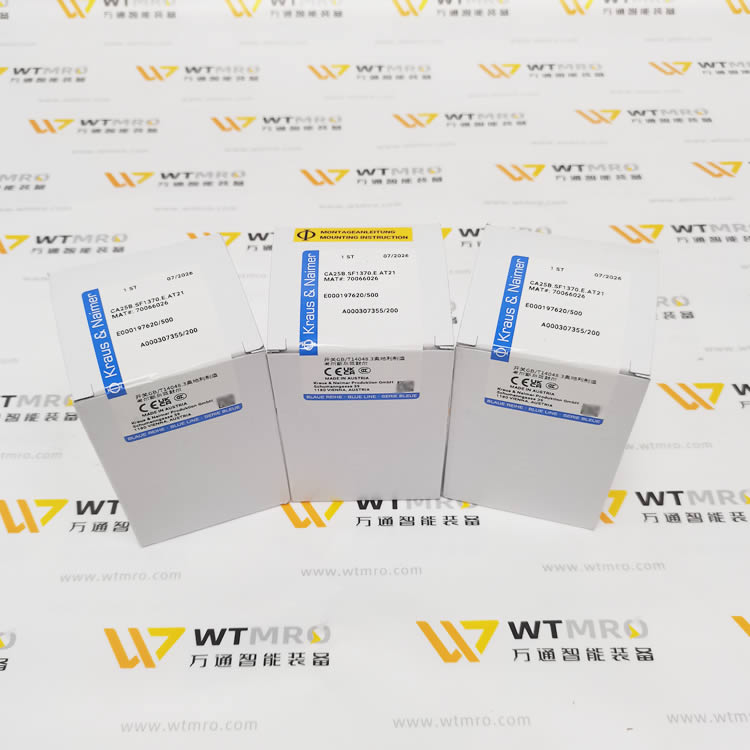

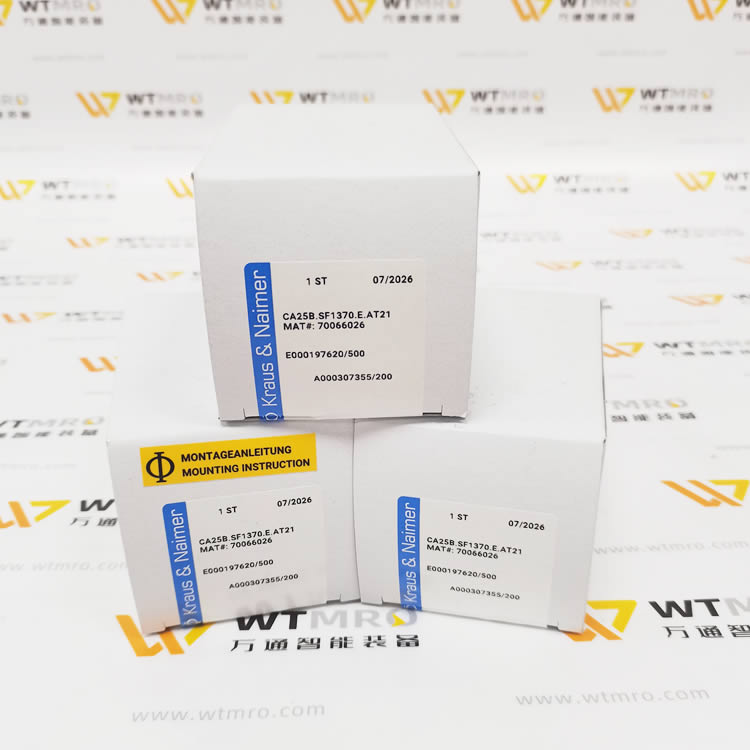

Kraus&Naimer（克劳斯奈默）CA25B.SF1370.E.AT21 凸轮转换

型号拆解

• CA25B：产品基础型号，CA25B 规格等级，刚性桥接银触点，S1 尺寸

• SF1370：凸轮时序编码，定义档位数量、触点通断逻辑（多档位选择开关）

• E：面板安装执行机构（操作手柄）

• AT21：前面板标识标牌套件

核心参数

1. 约定发热电流 Ith：32A

2. 额定绝缘电压 Ui：690V AC

3. 冲击耐压 Uimp：6kV

4. 电机使用类别 AC-3，380~440V：最大 11kW；AC-23A 阻性负载 15kW

5. 触点材质：银合金刚性桥接触点

6. 接线方式：螺钉夹持端子，防脱 captive 螺丝

7. 安装形式：柜体面板开孔安装

8. 标准：IEC60947-3，VDE0660，UL/CE 认证

9. 防护：面板正面 IP65，柜体内部 IP20

10. 净重：约 410g

产品特点

• 经典蓝线 Blue Line 凸轮结构，动作可靠，机械寿命长，抗振动

• 银触点，适合控制回路和主负载回路切换

• 模块化结构，凸轮时序可定制，档位选择丰富

• 带防手指触碰安全端子，接线安全；螺钉不易脱落

• 手柄可挂锁锁定在 OFF 位置，满足 LOTO 上锁挂牌安全要求

• 同系列配件通用：标牌、加长手柄、门联锁附件

典型应用

• 控制柜就地 / 远程模式选择开关

• 双路电源切换、泵 / 风机手动选择

• 多档位功能选择、测试切换回路

• 机械设备主隔离开关

运维注意事项

1. 安装面板开孔尺寸严格按样本，防止面板变形卡滞手柄

2. 定期检查端子扭矩，震动工况容易发热松动

3. 不要超负载使用，SF1370 时序固定，不可自行更改凸轮片

4. 挂锁功能仅用于能量隔离，不能单独作为安全断开装置，需要配合断路器
