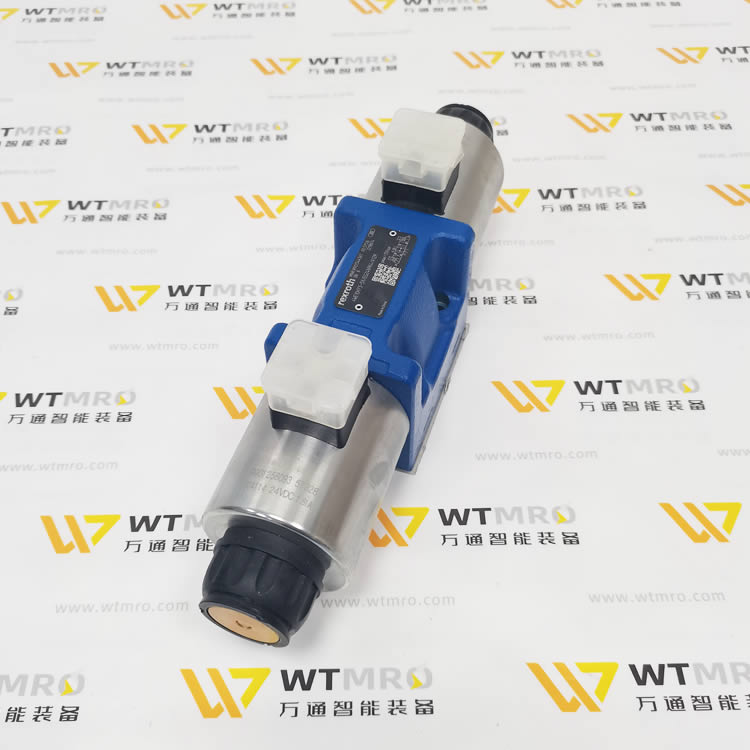

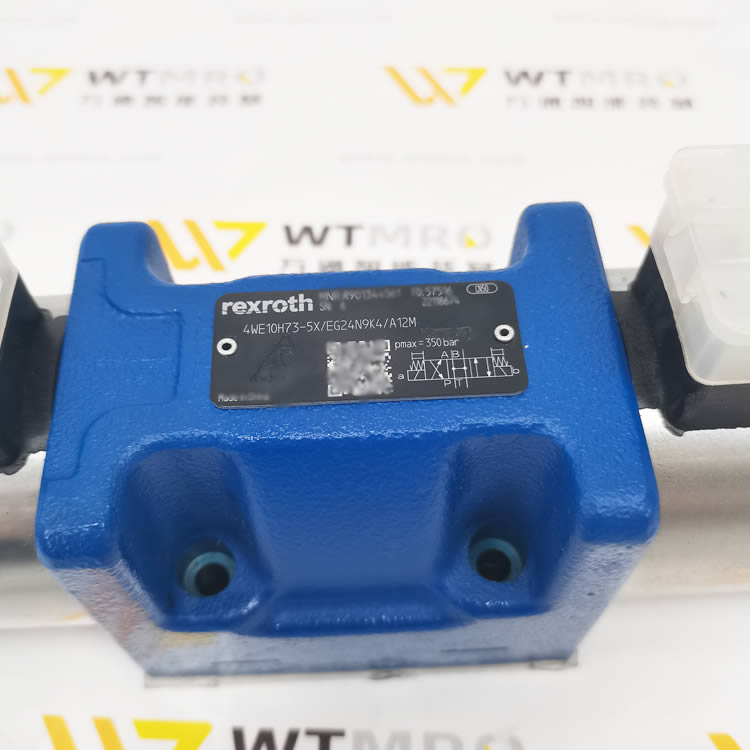

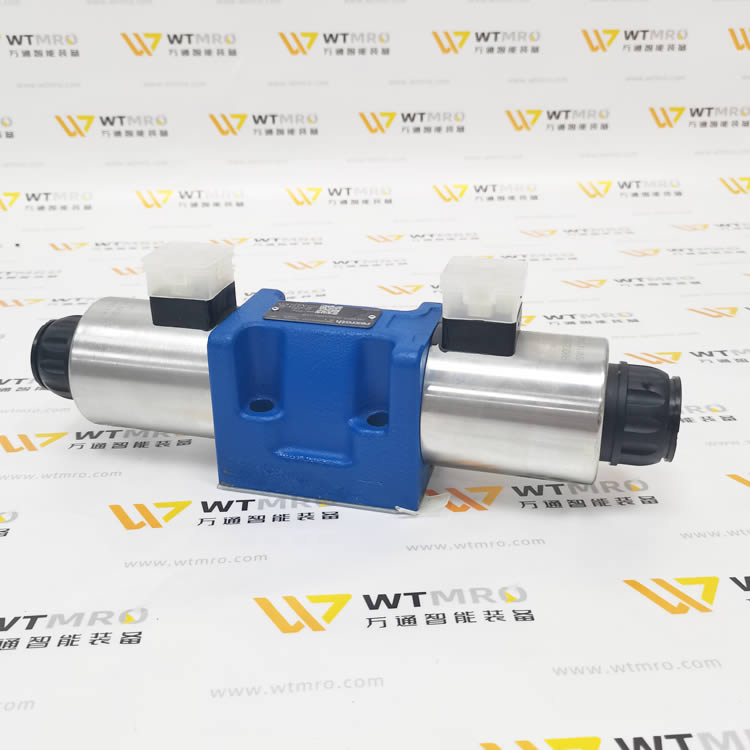

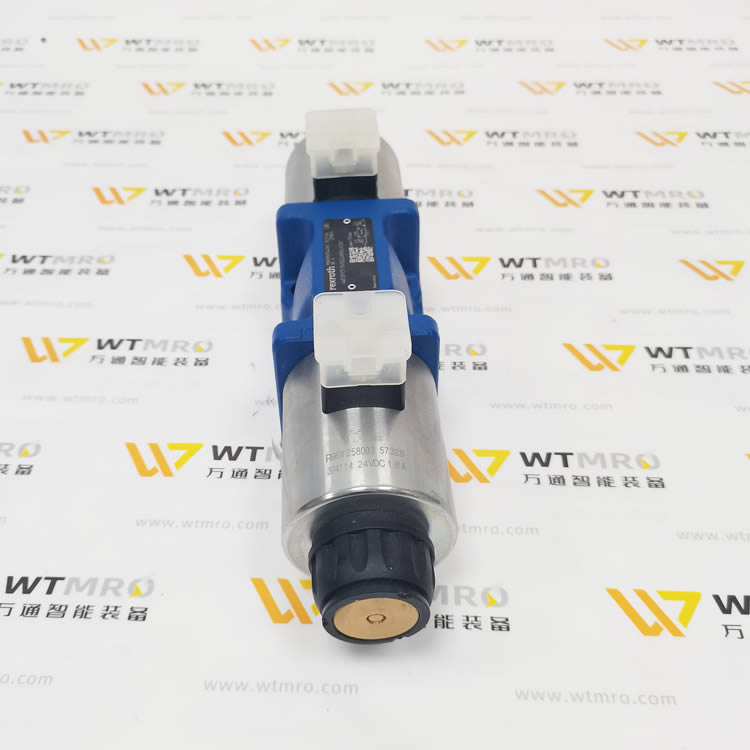

Rexroth（博世力士乐）4WE10H73-5X/EG24N9K4/A12M 三位四通电磁换向阀

型号拆解

4WE：直动式电磁换向滑阀； 10：通径 NG10（CETOP05）； H：H 型中位机能，中位 P 口封闭，A、B、T 互通，油缸浮动卸压； 73：软切换（Soft-shift）版本，带缓冲节流，大幅降低换向冲击、噪音与水锤； 5X：50 系列，产品结构版本，安装尺寸不变； EG24：湿式可拆卸电磁铁，DC24V； N9：内置隐藏式手动应急推杆，断电可手动换向； K4：DIN EN175301-803 标准 3 针插头（2+PE）； A12M：特殊定制选项，包含阀内部节流与密封配置。

核心参数

阀类型：三位四通湿式电磁铁换向阀，弹簧复位 最大工作压力：P 口 315bar，A/B/T 口 210bar 额定流量：135L/min 供电：DC24V 密封材质：NBR 丁腈橡胶，适配 HL、HLP 矿物液压油 安装方式：底板安装，ISO4401 标准安装面 防护等级：IP65（配标准插头） 环境温度：-20℃ ~ +50℃ 油液温度：-20℃ ~ +80℃ 油液粘度：2.8～500mm²/s 整机重量：约 4.7kg（双电磁铁）

产品特点

1. 73 软切换系列，阀芯带专用节流缓冲，换向平缓，冲击振动显著降低，保护油缸、管路与压力表，减少噪声，适合对冲击敏感的设备。

2. H 中位机能，中位时执行器浮动，油缸可自由移动，同时 A、B 腔直接回油箱泄压，泵口保压。

3. 湿式电磁铁，衔铁浸在液压油内，散热好、寿命长，线圈可单独更换；自带手动应急推杆，设备调试、断电检修可手动操作阀芯。

4. 标准 ISO4401 底板安装，通用性强，可直接替换同规格 4WE10 常规阀。

5. A12M 定制配置，优化内部流道，适合频繁启停工况。

应用场景

机床、注塑机、液压站、自动化产线、工程机械液压系统；特别适合不允许剧烈换向冲击的工况，例如升降平台、行走机构、物料推送油缸。

运维注意事项

使用清洁合格液压油，油液污染度需控制在 ISO 18/15 以内；手动推杆仅用于调试，不可长期当做常规操作；软切换阀换向时间比普通阀更长，做时序控制时要预留换向延时；NBR 密封不可用于水乙二醇、磷酸酯难燃液。
