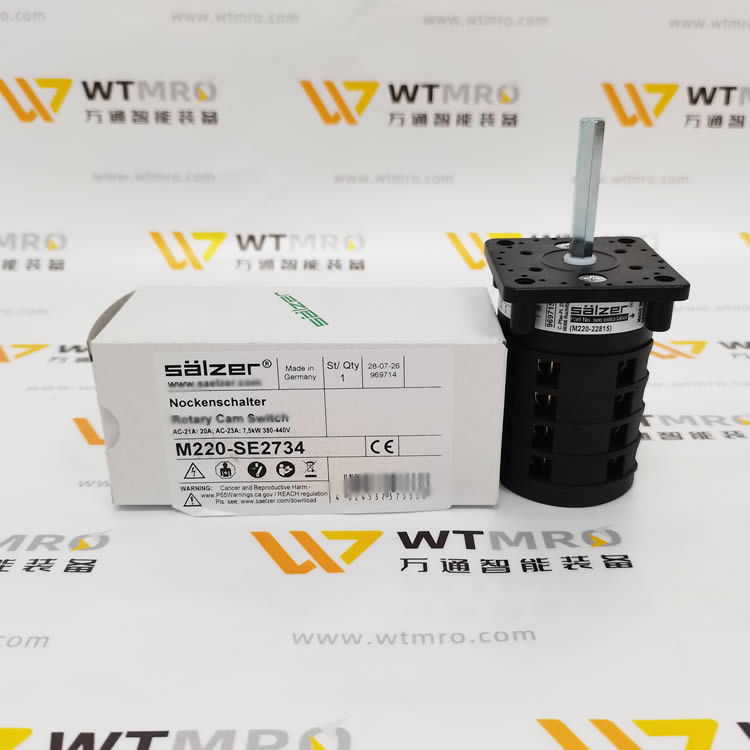

Salzer 萨泽 M220‑SE2734 旋转凸轮开关

型号拆解

M220：M220 系列凸轮开关，基础额定电流 20A，模块化堆叠触点结构 SE：前装面板密封版本，带面板密封圈，面板侧高防护 2734：凸轮触点程序代码，定义档位数量、触点通断逻辑（定制切换程序）

核心参数

额定热电流 Ith：20A 额定绝缘电压 Ui：690V 使用类别：AC-23A（380V，7.5kW）；AC-3 电机控制；AC-15 控制回路 面板开孔：48×48mm 防护等级：面板侧 IP66，背部端子 IP20（防手指触碰） 端子形式：螺钉紧固接线端子 触点材质：银镉氧化物 AgCdO 双断点触点，耐电弧 机械寿命：100 万次操作循环 工作温度：-15℃ ~ +55℃ 重量：约 0.20kg 认证：IEC60947、CE、UL

产品特点

1. 模块化堆叠结构，可增减触点层，SE2734 为定制通断逻辑，支持多回路同步切换

2. IP66 面板密封，防尘防水，适合潮湿、粉尘较重的车间电控柜

3. 双断点银合金触点，分断能力强，电弧抑制好，触点不易烧蚀，使用寿命长

4. 48mm 标准方面板开孔，可直接替换 Kraus&Naimer CA10/CG8 同规格凸轮开关

5. 黑色标准操作手柄，可选挂锁附件，防止非授权人员误操作

6. 螺钉端子接线稳固，抗震动，适合设备长期不间断运行

典型应用

成套电气控制柜、机床电控箱、泵站、暖通、电厂辅控柜，用作就地 / 远程模式切换、多通道信号选择、电机控制回路档位切换。

运维注意事项

安装时确认面板密封圈完整，防止粉尘水汽侵入开关内部；接线控制紧固力矩，避免端子过热；禁止长期超过额定电流带载；定期检查手柄定位是否可靠，触点有无烧蚀发黑；SE2734 触点逻辑为定制，更换备件务必使用相同程序代码。
