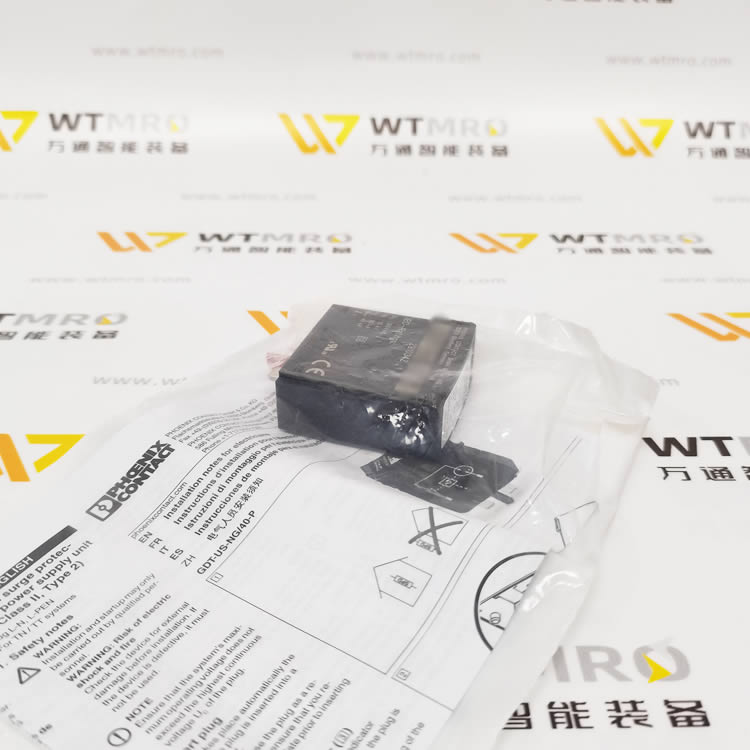

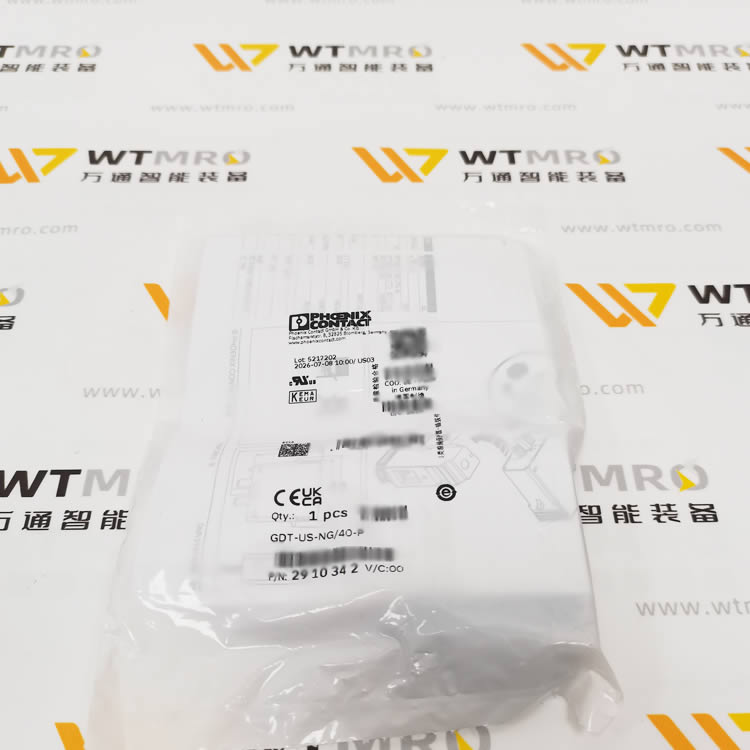

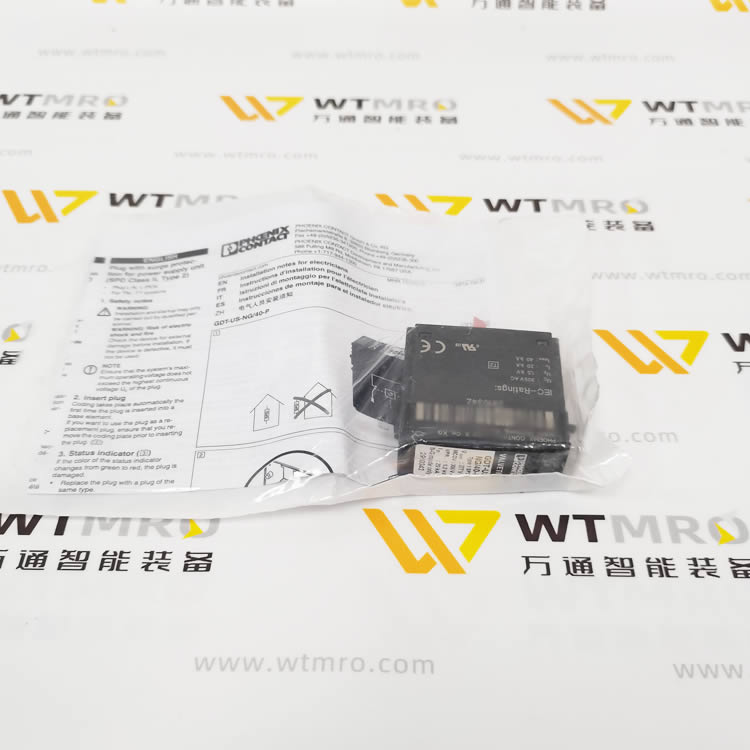

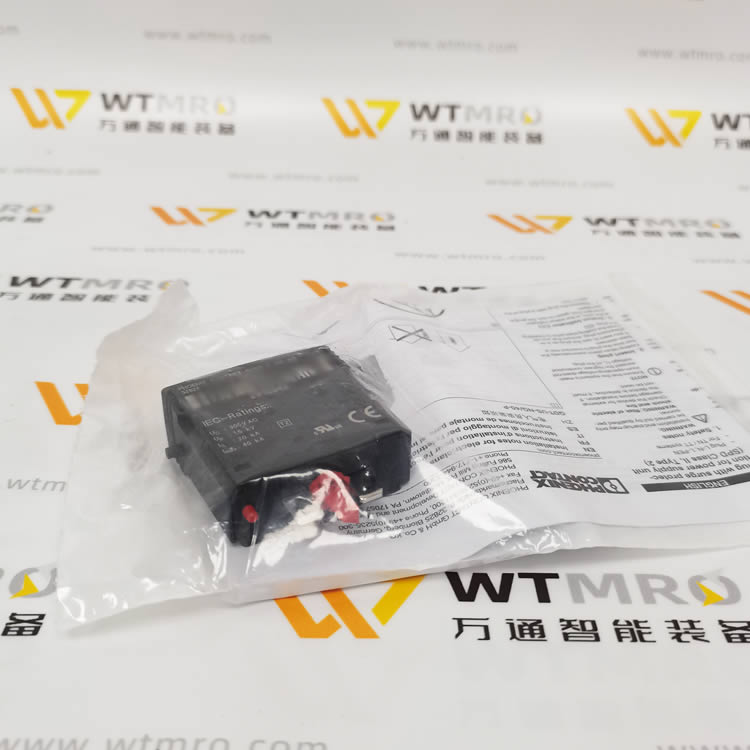

PHOENIX 菲尼克斯 GDT-US-NG/40-P 浪涌保护器插拔模块

型号拆解

GDT-US：GDT-US 系列，气体放电管 GDT 型浪涌保护模块 NG：产品版本代码 40：最大放电电流 Imax=40kA（8/20μs） P：Plug 插拔式模块，不含 DIN 导轨底座，底座需单独采购

核心参数

保护类别：Type 2（II 级试验浪涌保护器） 最大持续运行电压 Uc：305V AC 标称放电电流 In：20kA（8/20μs） 最大放电电流 Imax：40kA（8/20μs） 保护元件：气体放电管 GDT，结电容极低 电压保护水平 Up：≤1.8kV 状态指示：可视化窗口，失效可目视识别 工作温度：-40℃ ~ +80℃ 防护等级：IP20（装入底座后） 模块宽度：17.5mm 重量：约 0.042kg 认证：IEC61643-11、EN61643-11、UL

产品特点

1. 采用气体放电管 GDT 作为保护核心，电容极低，高频信号回路几乎无信号衰减，对比压敏电阻型 SPD 适合对电容敏感的回路

2. 插拔模块化结构，支持热插拔，维护更换插件无需断电，减少设备停机时间

3. 可视状态窗口，现场快速判断模块是否老化失效，无需仪器检测

4. 体积紧凑，17.5mm 模数宽度，节省控制柜 DIN 导轨安装空间；底座可选远程遥信告警触点

5. GDT 元件漏电流极小，常态下几乎不消耗功率，长期工作发热低，老化速度慢

6. 插件与底座分离式设计，备件仅采购插拔件即可，降低运维备件成本

典型应用

低压成套配电柜、PLC 控制柜、机床电控、出口设备、光伏辅助回路、工业仪表供电回路，抑制雷电感应浪涌与电网操作过电压，保护变频器、传感器、控制器等精密电气器件。

运维注意事项

1. 该物料仅为插拔插件，必须搭配同系列 GDT-US 底座才能使用，底座单独订货

2. 状态窗口变红代表元件老化失效，需要及时更换模块

3. 虽然支持热插拔，操作时避免直接触碰金属端子，做好防触电防护

4. GDT 气体放电管存在续流特性，选型时要确认系统短路电流条件，配套合适的后备保护熔断器

5. 不可超过 305V AC 持续运行电压使用，否则会造成器件损坏
