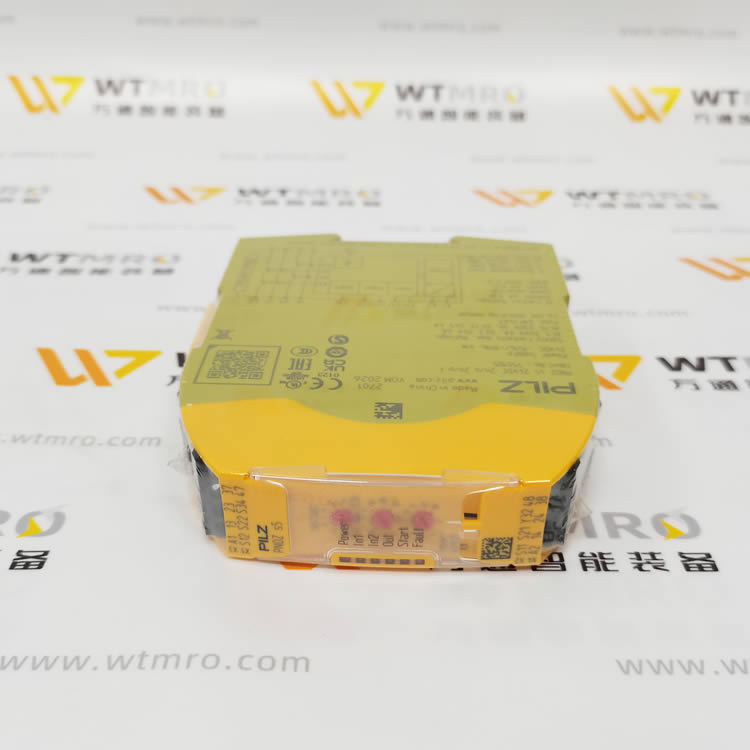

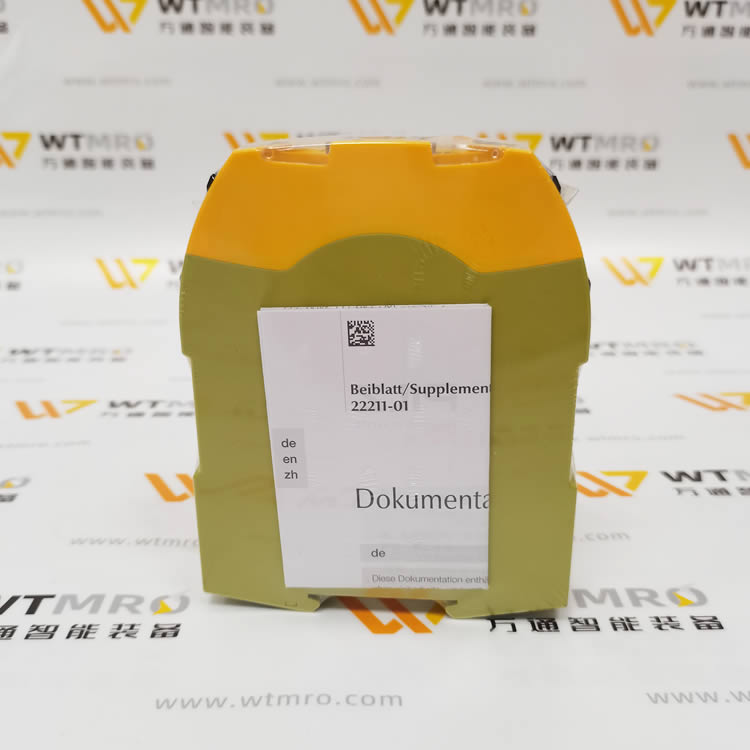

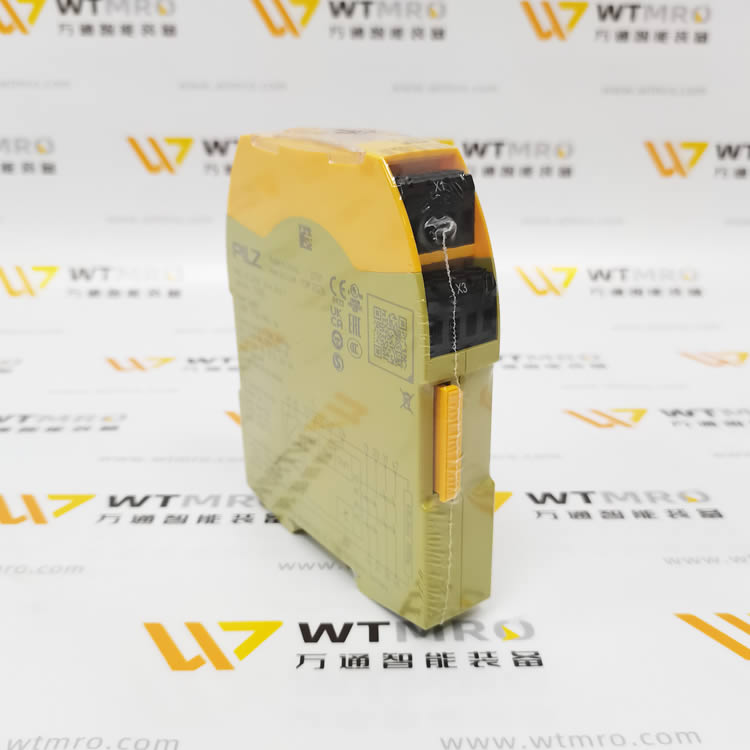

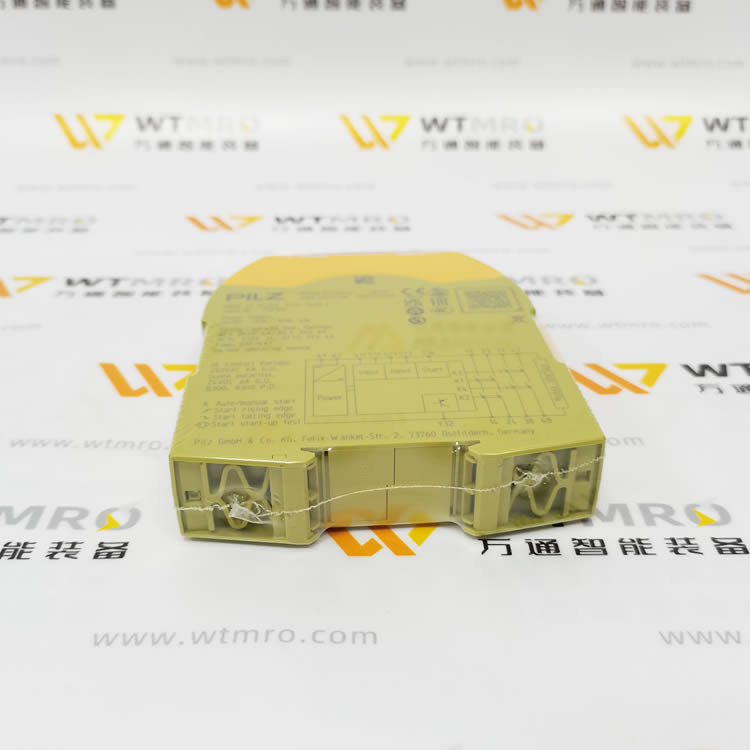

Pilz（皮尔磁）安全继电器 750105（PNOZ s5 24VDC 2n/o 2n/o t）

型号解读

750105：Pilz 官方订货号 PNOZ s5：产品系列代号 24VDC：供电电压 2n/o：2 路瞬时安全常开触点 2n/o t：2 路延时断开安全常开触点

核心技术参数

品牌：Pilz 皮尔磁（德国） 订货号：750105 产品系列：PNOZsigma PNOZ s5 供电电压：24V DC 输入：双通道安全输入，支持常闭触点信号，可检测通道间短路 输出：2 个瞬时安全常开触点；2 个延时断开安全常开触点；1 路半导体辅助输出 延时范围：可旋转拨码选择，0.04s~30s 断电延时 安全等级：ISO 13849-1 PL e，Category 4；IEC 61508 SIL 3 复位方式：支持自动复位、手动复位、监控式手动复位，可拨码切换 端子类型：螺丝接线端子 安装方式：标准 35mm DIN 导轨安装 外形尺寸：宽 22.5mm，高 98mm，深 120mm 防护等级：IP20（柜体内部使用） 工作环境温度：-10℃ ~ +55℃ 触点容量：安全触点 5A，辅助触点 6A 认证：TÜV、CE、cULus

产品特点

1. 双通道冗余架构，内置电路自检测，单一元件故障不会丢失安全功能，满足高端设备安全要求。

2. 自带断电延时功能，可设置延时停机，适合需要惯性停机的设备（电机、辊道等），让机构完全停稳再切断动力。

3. 面板多 LED 指示灯，分别显示电源、通道 1、通道 2、复位、故障状态，现场故障排查直观方便。

4. 拨码开关灵活配置：延时时间、复位模式、短路检测功能，一台适配多种安全场景。

5. 可扩展：能够对接 PNOZsigma 触点扩展模块，增加安全输出触点数量。

6. 紧凑型 22.5mm 壳体，节省控制柜内安装空间。

应用场景

机床、自动化产线、包装设备、注塑机、机器人工作站。用于：急停按钮监控、安全门联锁、安全光栅 / 安全光幕监控、安全限位开关。 典型用途：设备触发安全信号后，延时切断动力，防止工件飞出，保护操作人员。

安装与运维注意事项

1. 仅允许安装在电控柜内部，IP20 不能直接暴露粉尘、水汽环境。

2. 安全输入必须采用双通道接线，安全回路全部使用常闭触点，这是安全认证的硬性要求。

3. 延时参数调试完成后，建议锁定拨码，防止人员误改动延时时间造成安全风险。

4. 定期测试安全功能：按下急停 / 打开安全门，验证安全输出是否正常动作。

5. 更换备件必须使用同订货号 750105，不可用普通继电器替代，普通继电器不具备安全冗余与故障自检。

6. 接线完成后必须做安全回路验证，完成设备安全评估。
