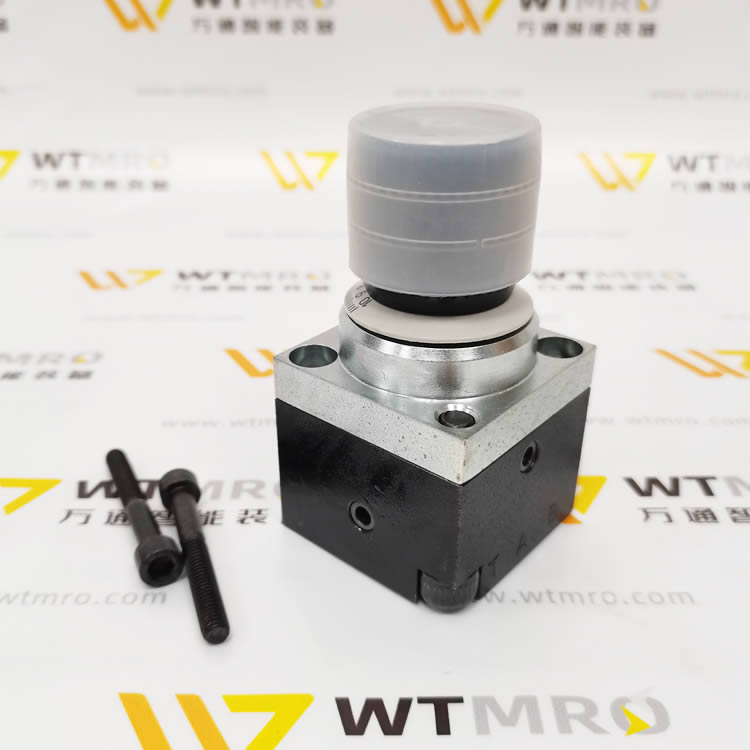

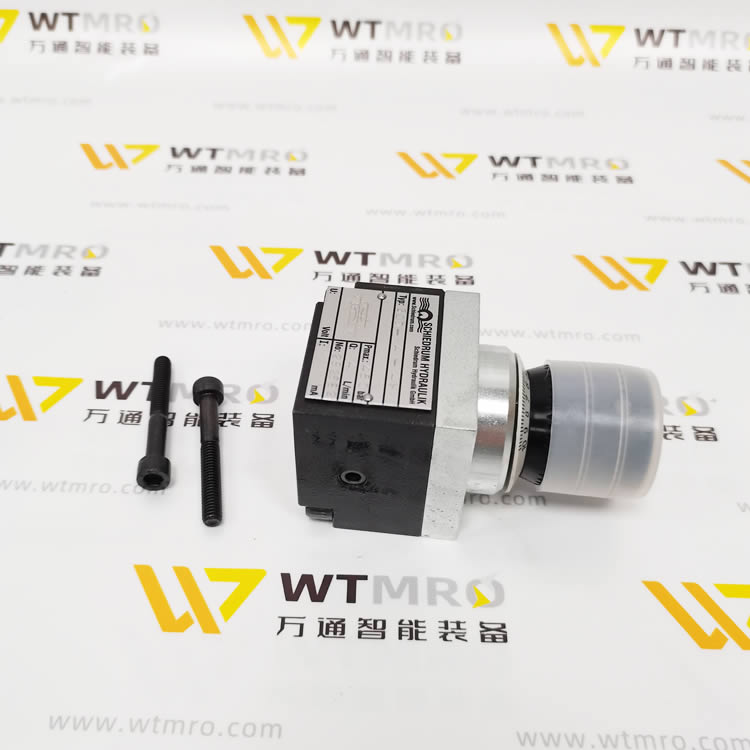

Schiedrum Hydraulik 流量阀 30D-4-4H
型号拆解
30D：30D 系列 三通流量控制阀（调速阀），板式安装 NG8
4：额定流量 4 L/min
4H：压力等级代码，最高工作压力450 bar
核心参数表
表格
| 项目 | 参数 |
|---|---|
| 品牌 | Schiedrum Hydraulik（德国） |
| 阀类型 | 三通流量控制阀（压力补偿调速阀） |
| 调节方式 | 手动刻度旋钮，调节角度 150° |
| 额定流量 | 4 L/min |
| 最大工作压力 | 450 bar |
| 最小可控流量 | 约 10 cm³/min |
| 标准密封件 | Viton（FKM 氟橡胶） |
| 介质温度范围 | 最高 120℃ |

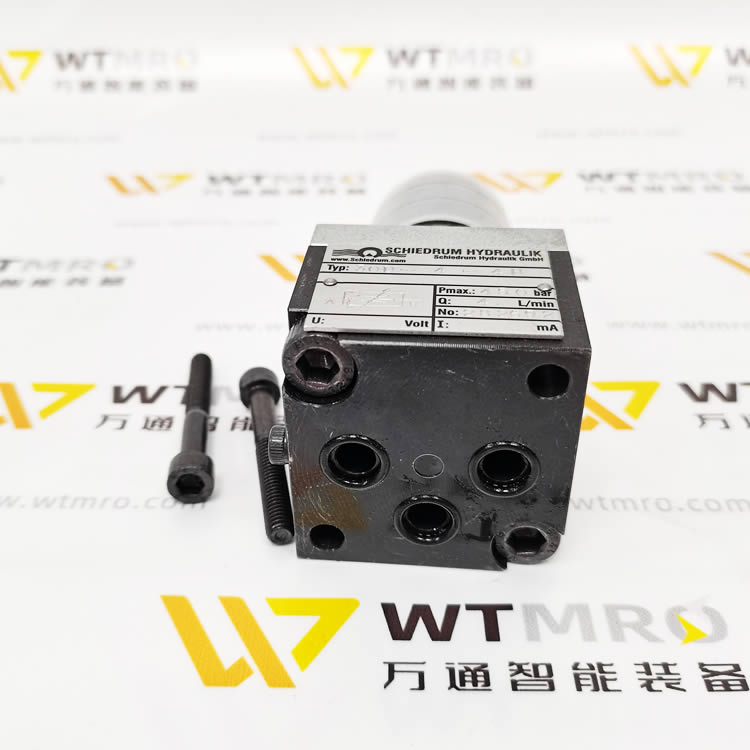

| 安装形式 | 板式安装，Schiedrum 标准安装孔 |
| 手轮 | 无锁刻度手轮，可直观读取开度 |
产品特点
压力补偿结构：三通式流量阀，可自动补偿压力波动，保证输出流量稳定，不受进出口压力变化影响，适合精密定量供油。

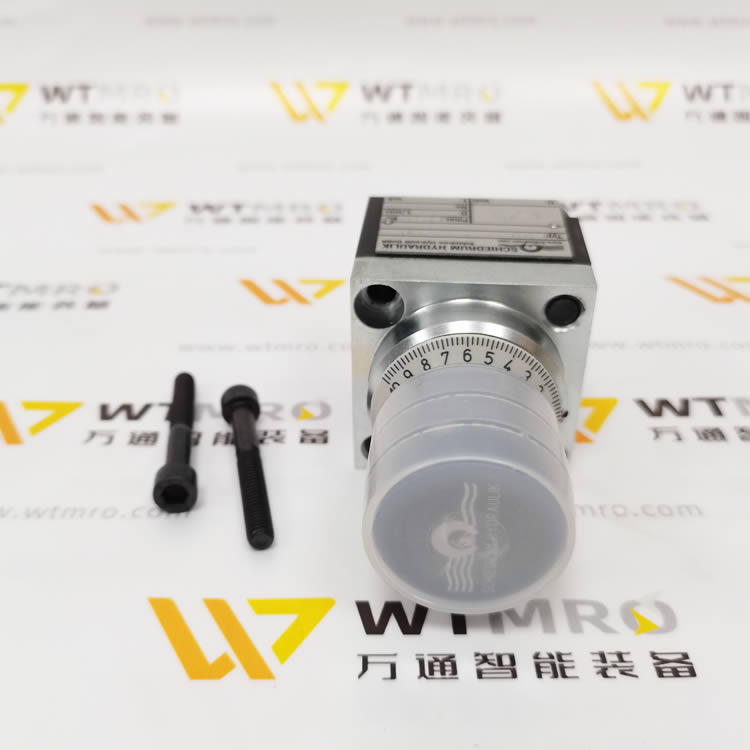

刻度手轮调节：150° 旋转调节，带环形刻度，可重复设定流量值，调试方便。
高压耐受：4H 版本最高耐压 450bar，适合高压液压系统。
FKM 氟橡胶密封：耐油、耐高温，适配大多数液压油，使用寿命更长。
小流量控制能力强：最低可调至 10 cm³/min，适合微量精准供油场景，是 Schiedrum 的优势方向。
应用场景
精密液压设备、试验机、润滑系统、机床进给控制、液压测试台，需要稳定微小流量的液压回路。
