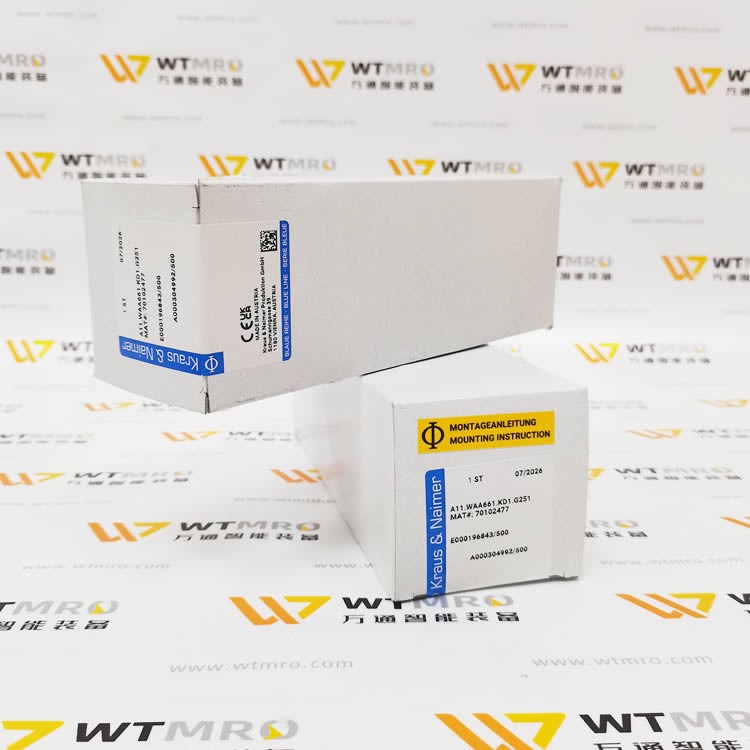

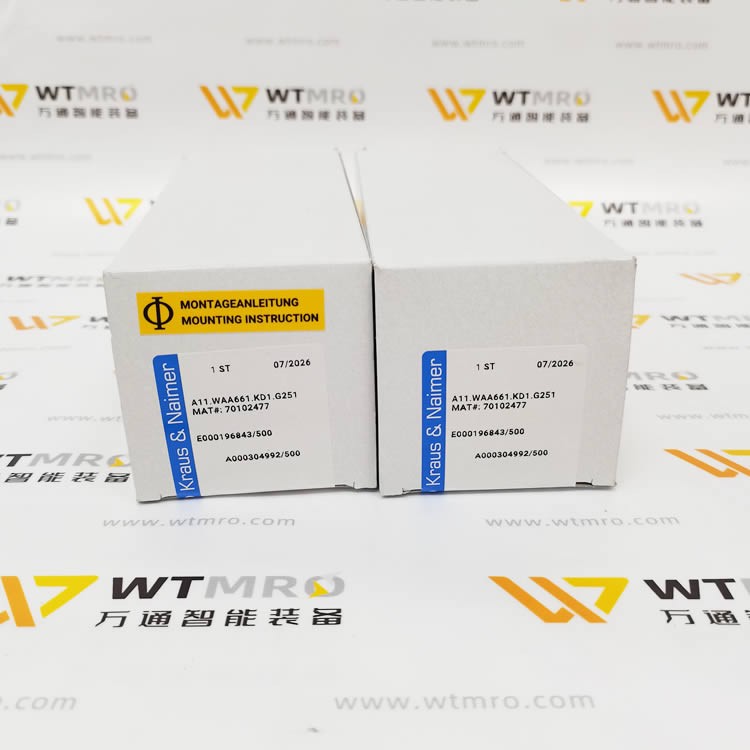

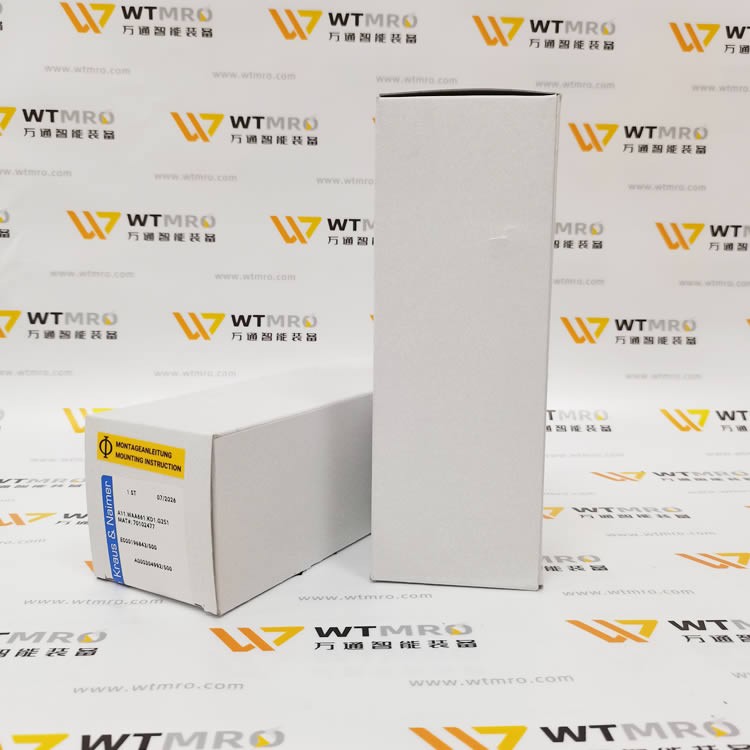

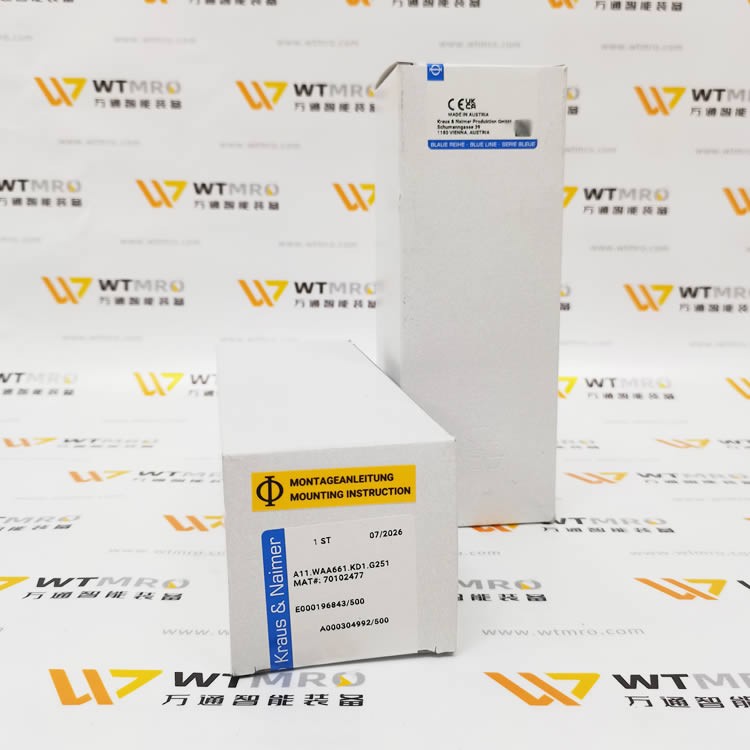

Kraus&Naimer A11.WAA661.KD1.G251 凸轮转换开关
型号拆解
表格
| 型号段 | 释义 |
|---|---|
| A11 | A 系列 S1 尺寸，控制型凸轮开关本体，双断点银合金触点结构，模块化触点层 |
| WAA661 | 凸轮程序代码，定义旋转各档位对应的触点通断时序（W 开头为 K+N 定制凸轮逻辑，和前面 PC2201/PC2202 程序完全不同，不可直接互换） |
| KD1 | 标准黑色旋转操作手柄，面板开孔安装结构 |
| G251 | 前面板标识代码，面板印刷档位刻度标识，方便现场识别档位 |
核心参数
表格
| 项目 | 规格 |
|---|---|
| 品牌 | Kraus & Naimer（奥地利 K+N，蓝系列） |
| 产品类型 | 凸轮转换开关（控制回路信号切换） |
| 约定发热电流 Ith | 10A |
| 使用类别 | AC-15（适配电磁阀、接触器线圈感性负载） |
| 最高额定电压 | 690V AC |
| 触点结构 | 双断点桥接银合金触点，灭弧性能优秀 |
| 接线方式 | 螺钉紧固端子 |
| 安装方式 | 控制柜面板开孔安装 |
| 工作环境温度 | -5℃ ~ +40℃ |
| 标准认证 | IEC60947、CE |
产品特点
双断点触点结构：触点断开时两侧同时隔离，抑制电弧，适合频繁切换感性负载
WAA661 定制凸轮时序，属于专用档位逻辑，备件替换必须型号完全一致
G251 带标识面板：档位文字 / 刻度直接预制在面板，无需额外贴标
模块化紧凑结构，控制柜狭小面板空间适配；机械寿命长，工业设备长期反复操作可靠
螺钉端子接线，现场拆装维护简单
应用场景
机床、自动化设备就地 / 远程模式切换
测试设备多档信号回路选择
控制柜控制回路档位切换、速度选择
