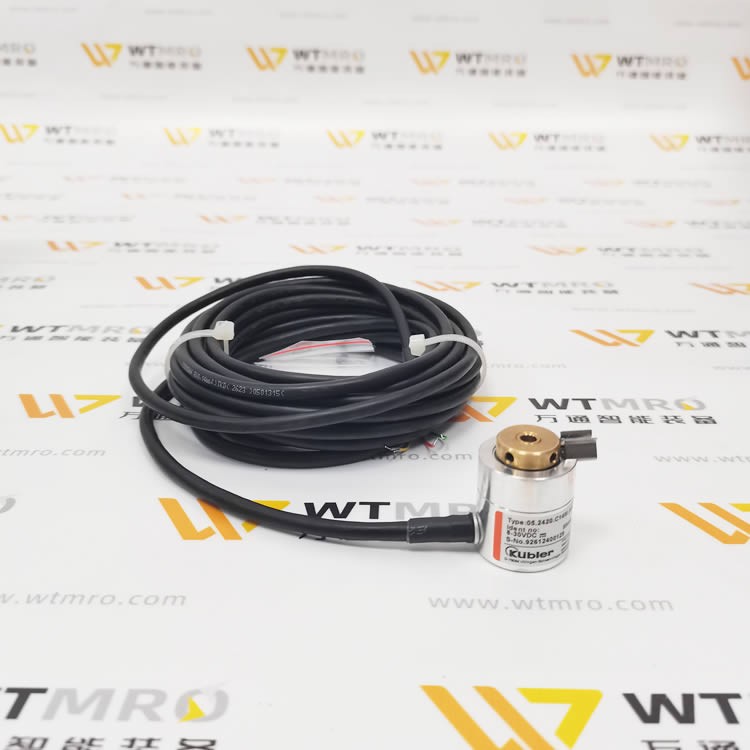

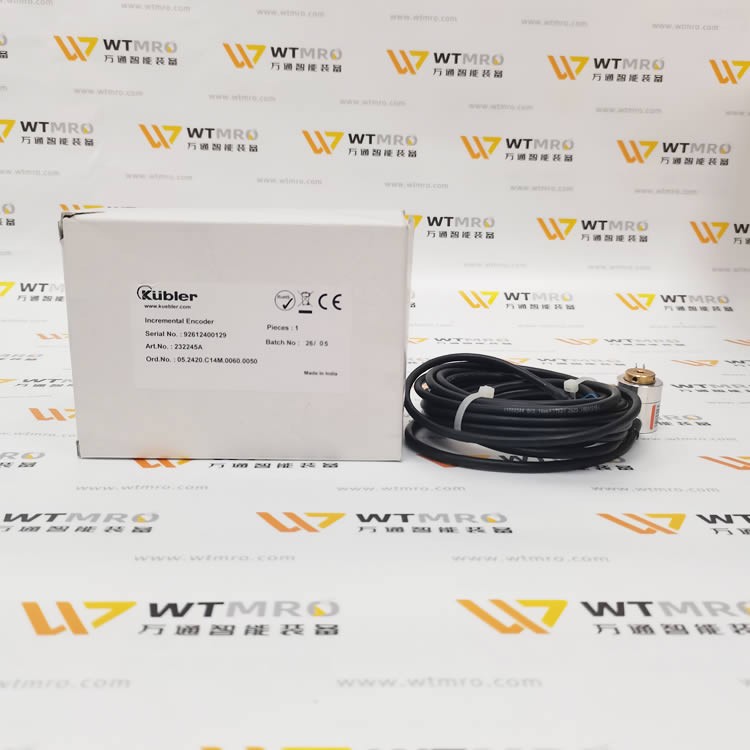

Kübler（库伯勒）05.2420.C14M.0060.0050 增量式编码器
型号拆解
05.2420.C14M.0060.0050
05：产品大类，增量编码器
2420：系列，微型光学增量编码器，外壳直径 Φ24mmKübler Gro...
C14M：机械电气配置：盲孔空心轴、径向出线、推挽输出、IP64 防护
0060：分辨率 600 PPR（每转 600 脉冲）
0050：电缆长度 5 m
核心技术参数
机械参数Kübler Gro...
表格
| 项目 | 参数 |
|---|---|
| 外壳尺寸 | Φ24 mm |
| 轴形式 | 盲孔空心轴 |
| 最高转速 | 12000 r/min |
| 防护等级 | IP64（外壳侧） |
| 工作温度 | -20 ℃～+85 ℃ |
| 重量 | 约 60 g |
| 径向轴负载 | 10 N；轴向 20 N |
| 抗振动 / 冲击 | 100 m/s² / 1000 m/s² |
电气参数
表格
| 项目 | 参数 |
|---|---|
| 检测方式 | 光学增量 |
| 分辨率 | 600 PPR，带零位 Z 相 |
| 输出信号 | A/B/Z，推挽 (Push‑Pull) |
| 供电 | 8‑30 V DC |

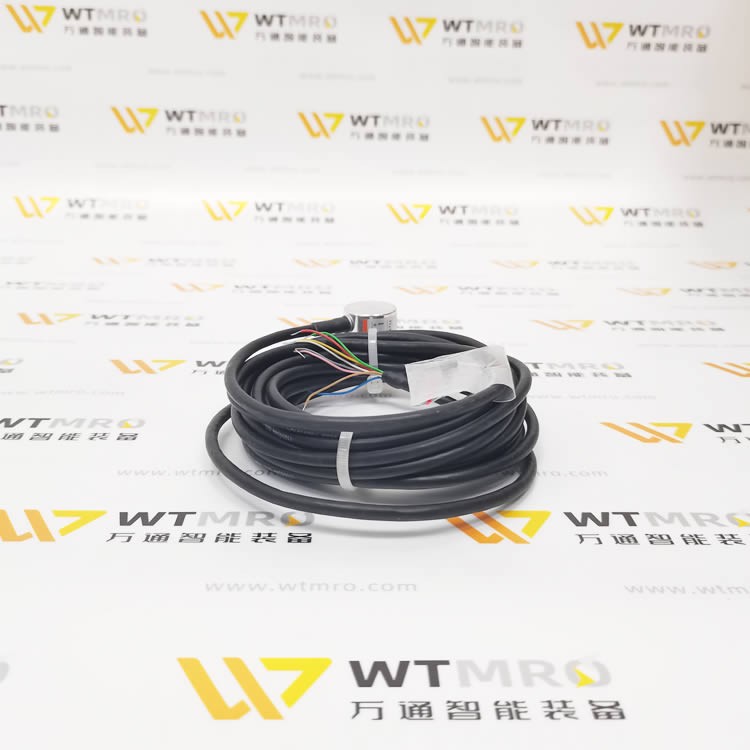

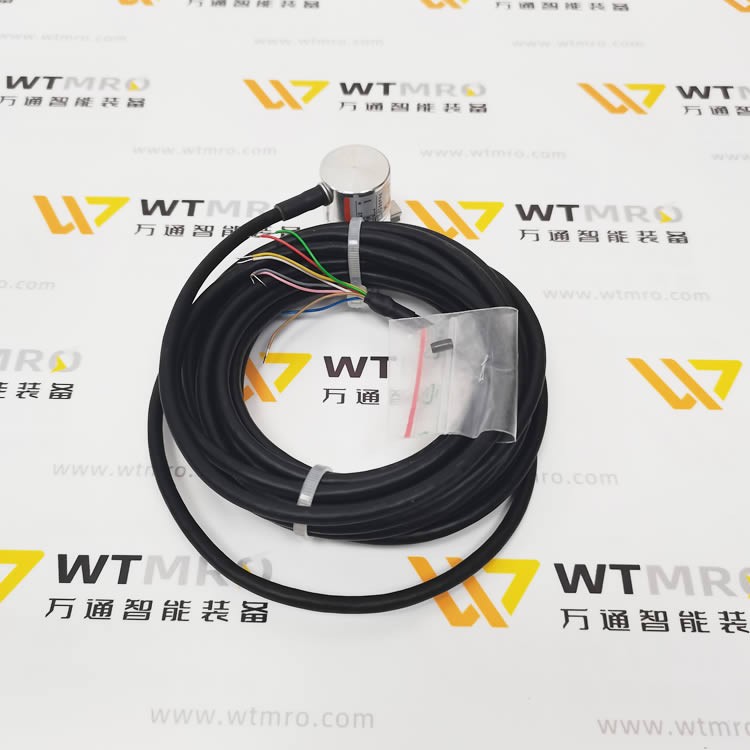

| 连接方式 | 径向引出电缆，5 米 |
| 输出 | 具备短路保护 |
产品特点
体积小巧 Φ24mm，适合设备内部狭小安装空间
光学扫描，信号稳定；推挽输出抗干扰好，支持长距离传输
电缆出线带应力释放，抗拉扯，耐受工业振动工况
内置 Z 相零位脉冲，可做原点复位
坚固轴承结构，高转速运行可靠
典型应用场景
小型伺服、步进电机速度与位置反馈
包装机械、纺织设备、小型自动化流水线
测试仪器、印刷设备、小型机床
各类需要转速测量、计数、定位的紧凑型设备
使用注意事项
空心轴安装，控制轴径向、轴向载荷不要超过额定值，避免轴承损坏
电缆不要硬折、拉扯，避开动力线缆平行走线，降低干扰
不要超 85℃高温环境使用，做好散热
推挽输出配套 PLC / 计数器输入端子，注意电压匹配。
