TE Connectivity W92‑X112‑40 磁液压断路器

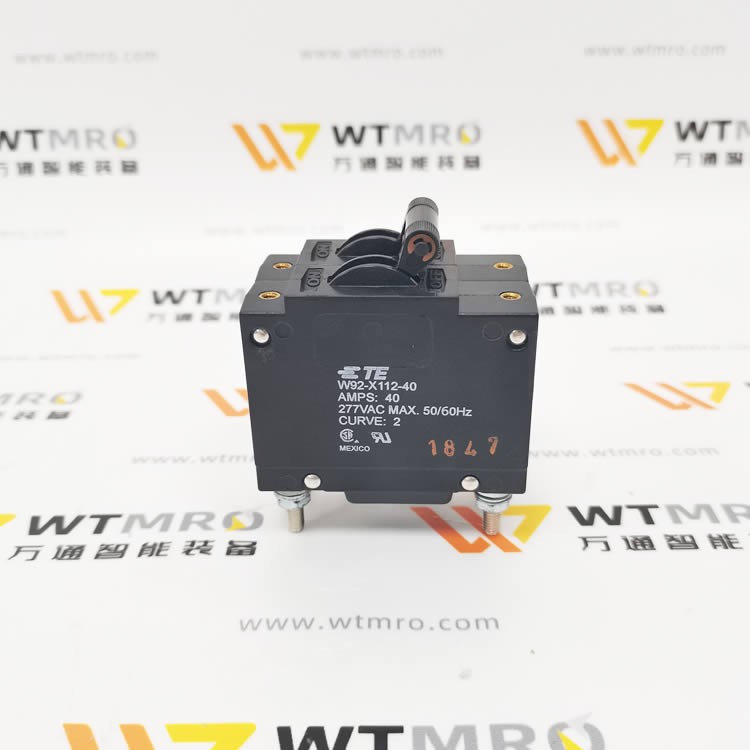

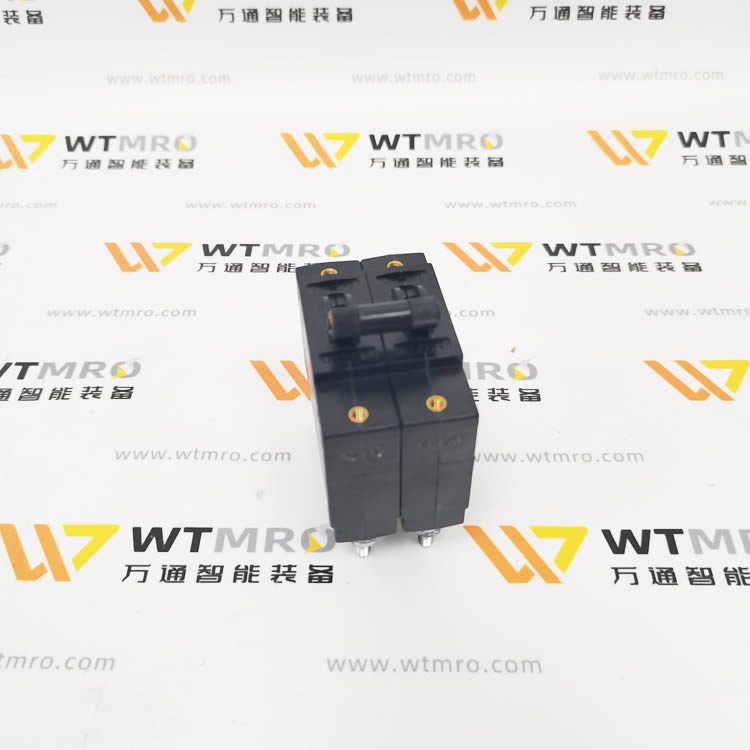

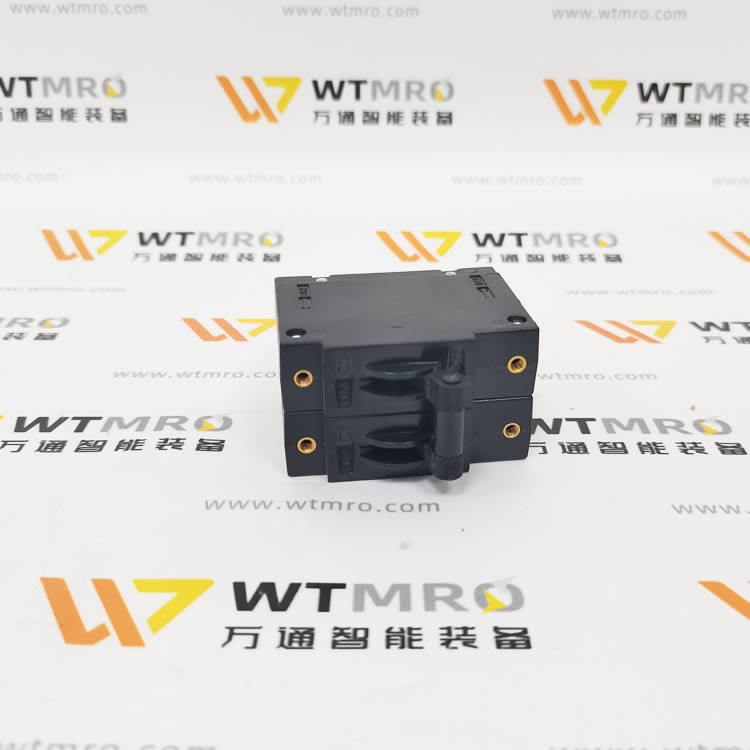

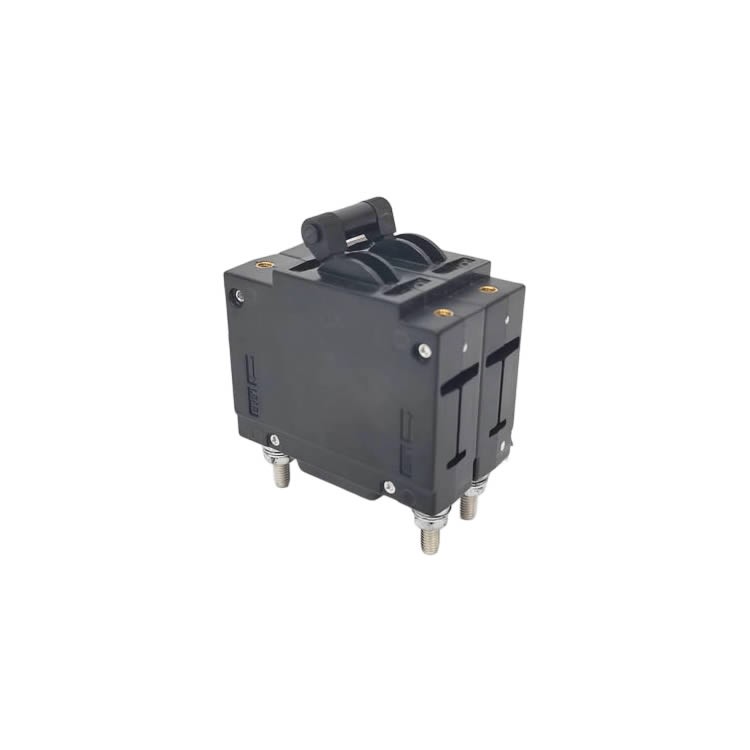

品牌：TE（泰科，原 Potter & Brumfield）；系列：W9 系列磁液压式断路器；型号：W92‑X112‑40，内部物料号 7‑1393254‑9，2 极，40A，277VAC，面板摇杆安装，螺柱接线。

型号拆解

• W9：W9 系列磁液压断路器

• 2：极数 2 极

• X112：跳闸特性、安装与端子代码，串联跳闸

• 40：额定电流 40A

核心技术参数

表格

产品特点

1. 磁液压脱扣结构，不受环境温度影响，高低温工况脱扣特性稳定，区别普通热磁断路器。

2. 两极同步串联跳闸，过载、短路故障时两极同时断开回路。

3. 面板摇杆手动复位，故障跳闸后手柄会处在中间位置，必须手动扳回复位。

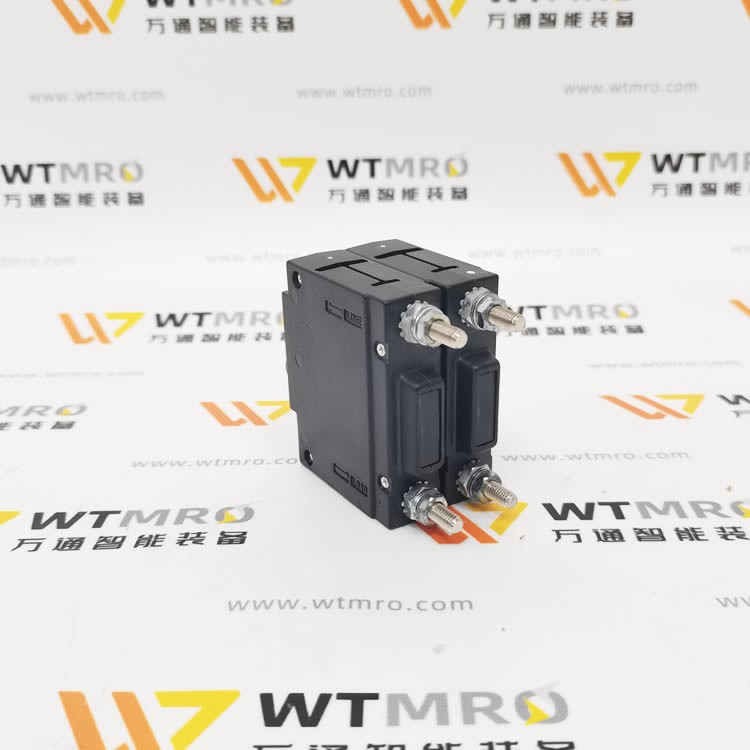

4. 螺柱大电流接线，适合 40A 大电流回路，抗振动，工控、船舶、出口设备常用。

5. 无热双金属片，不会因为柜体高温误跳闸。

典型应用场景

1. 工业设备控制柜 AC220‑277V 主回路过载短路保护

2. 船舶、车载设备电源回路保护

3. 出口北美设备，UL 认证设备电源保护

4. 大功率电源、UPS、工控整机输入保护

5. 自动化设备、包装机械供电回路保护

安装维护要点

1. 面板开孔尺寸严格按照手册，后置螺纹锁紧固定；螺柱端子紧固力矩按规格执行，防止大电流发热。

2. 跳闸后手柄处于中间档位，需要先拨至 OFF，再拨回 ON 完成复位。

3. 磁液压结构，禁止改动内部油液，故障直接整体更换。

4. 故障现象：一合闸立刻跳闸→排查后端短路；负载正常却跳闸，多为断路器内部液压单元老化损坏。
