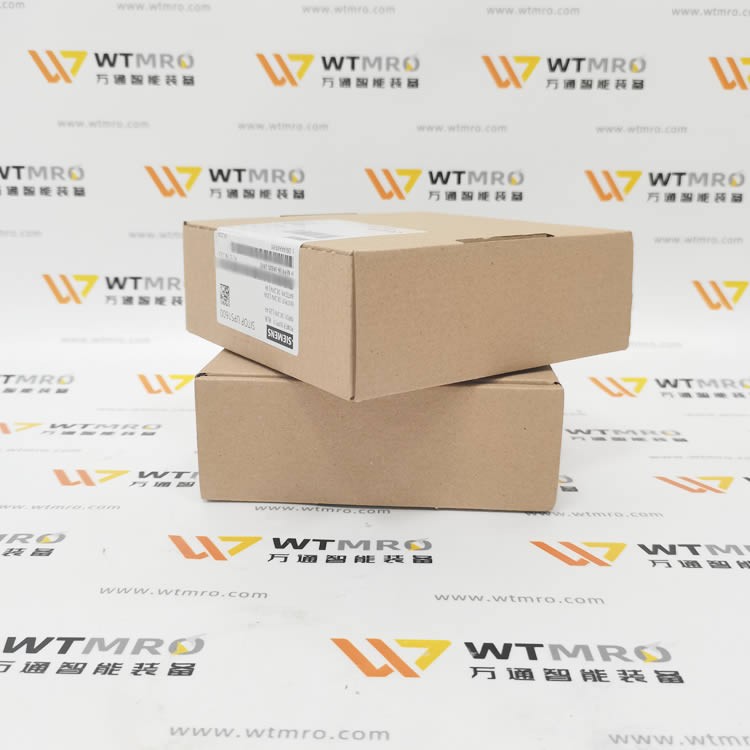

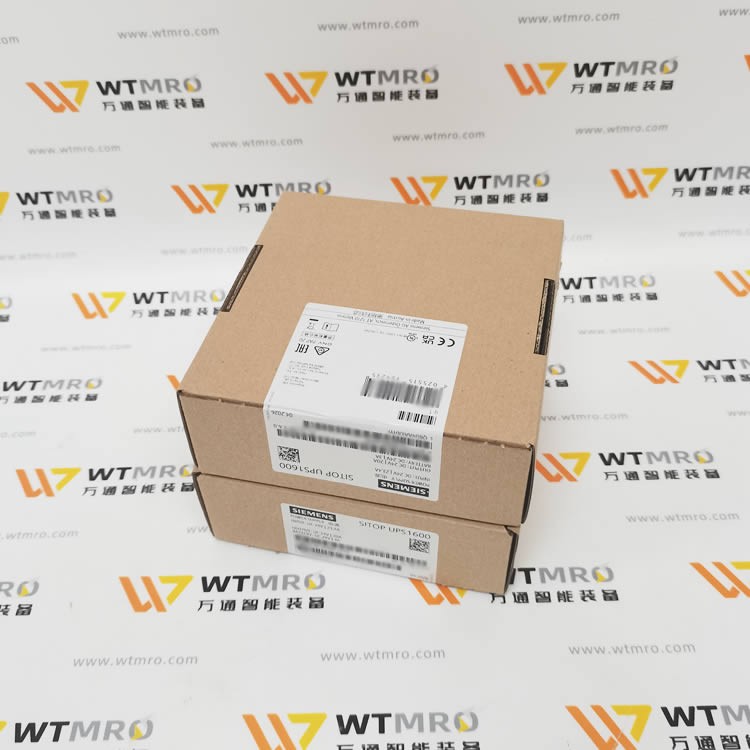

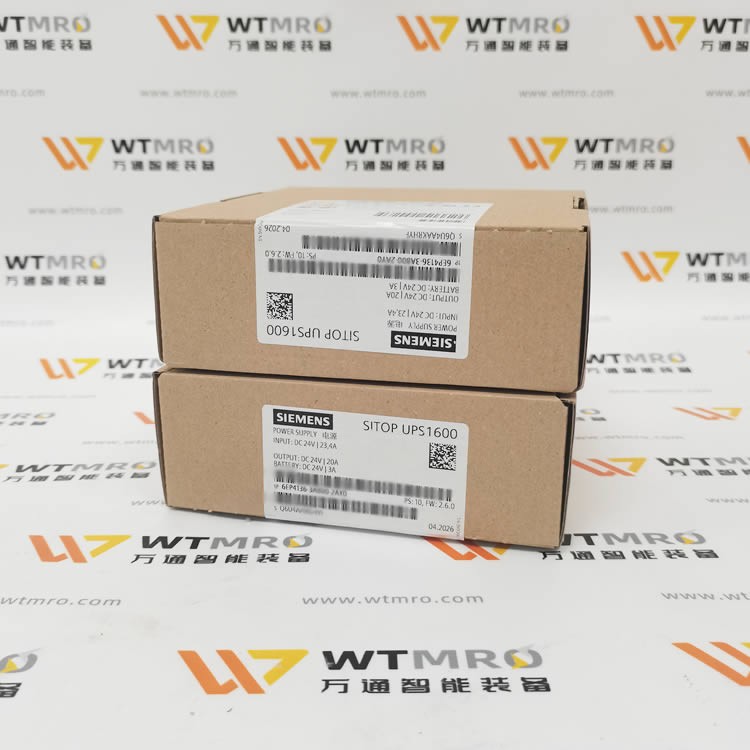

SIEMENS 6EP4136‑3AB00‑2AY0 直流不间断电源模块
品牌：西门子 SIEMENS，系列：SITOP UPS1600，24VDC/20A DC‑UPS 主机单元，带 PROFINET / 以太网接口，需要外接 BAT1600 电池模块（如 6EP4133‑0GA00‑0AY0）实现后备供电。
型号拆解
6EP：SITOP 电源及 UPS 系列
4136：UPS1600，20A 主机
3AB00：硬件版本，带 PN / 以太网通讯
2AY0：标准版本，带 Web、OPC‑UA 服务器
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 输入电压 | DC 21‑29V（24V 直流供电）Mouser Ele... |
| 额定输出 | 24VDC，20A，480W |
| 峰值电流 | 60A（动态过载） |
| 储能配套 | 外接 BAT1600 电池模块 / CAS1600 电容模块，主机不带内置电池西门子工业... |
| 通讯接口 | Ethernet / PROFINET，内置 Web 服务器、OPC UA 服务器，USB 调试口西门子工业... |
| 安装方式 | DIN35 导轨安装，壳体宽 50mm |
| 防护等级 | IP20 |
| 工作温度 | -25℃～+70℃ |
| 缓冲时间 | 旋钮 / 软件可调 0.5‑20min，取决于外接电池容量Mouser Ele... |
| 认证 | CE、cULus、EAC |
| 效率 | 典型 97.5%Mouser Ele... |
产品特点
智能电池管理：自动识别 BAT1600 电池模块，温控充电曲线，监控电池电压、寿命、充放电状态，支持多电池并联扩容后备时长西门子工业...。
工业级通讯监控：PROFINET 上 PLC，Web 网页直接查看状态、报警，OPC‑UA 对接上位机；配套 SITOP Manager 软件配置参数西门子工业...。
强大过载能力：1.5 倍额定 5 秒，3 倍额定 30ms，适配工控 PC、伺服启动冲击负载西门子工业...。
支持停电后由电池反向启动整机孤岛模式，适配发电机启动场景。
短路、反极性、过压、过放电全套保护，输出短路自限制。
典型应用场景
PLC、工业 PC、伺服控制系统断电安全停机、数据保存。
自动化产线、机床、包装设备 24V 直流不间断供电。
水处理、物流、港口设备，需要远程监控 UPS 及电池状态的电控柜。
项目需要把 UPS 状态集成进 TIA Portal、WinCC 上位监控系统。
安装维护要点
本机不含电池，必须外接 BAT1600 电池模块（6EP4133‑0GA00‑0AY0）才能实现断电后备，不可直接接普通 24V 电池。
输入前端需要搭配 SITOP 标准 24V 直流电源供电。
通讯网线接入交换机，即可网页访问 IP 查看 UPS、电池全部运行数据。
故障现象：无法进入缓冲模式、电池报警，优先检查电池模块接线、电池老化；可通过网页读取故障代码定位。
电池寿命受机柜温度影响，高温环境需要定期检测电池健康度。
