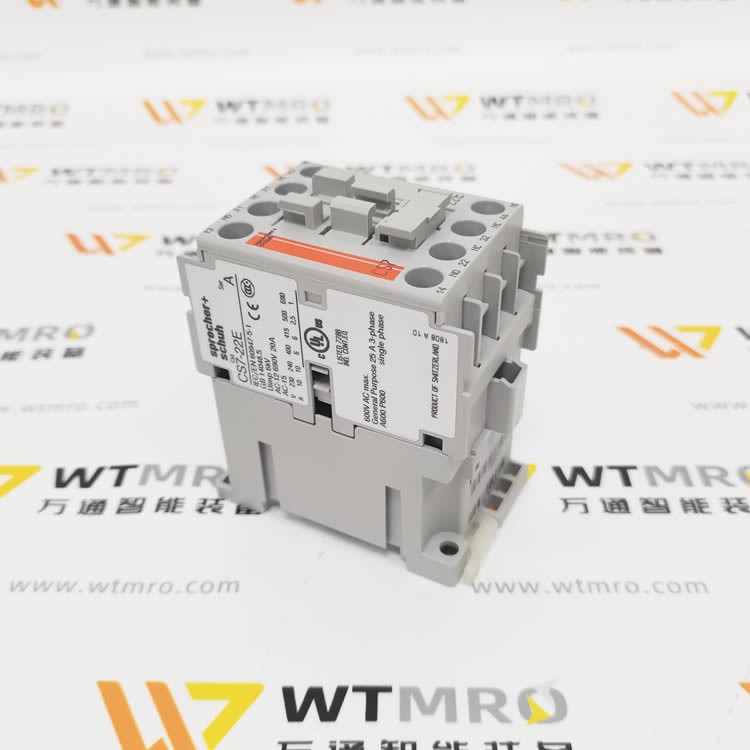

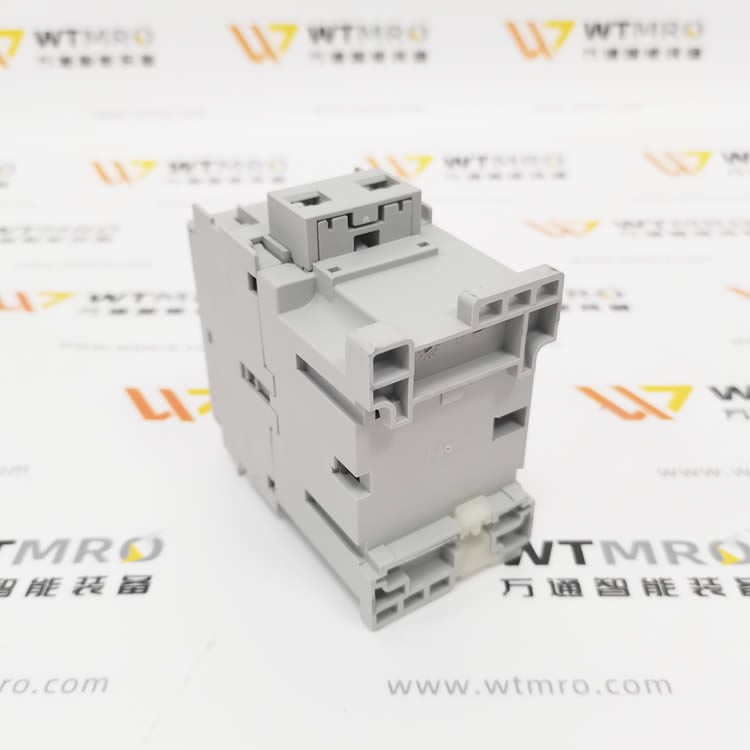

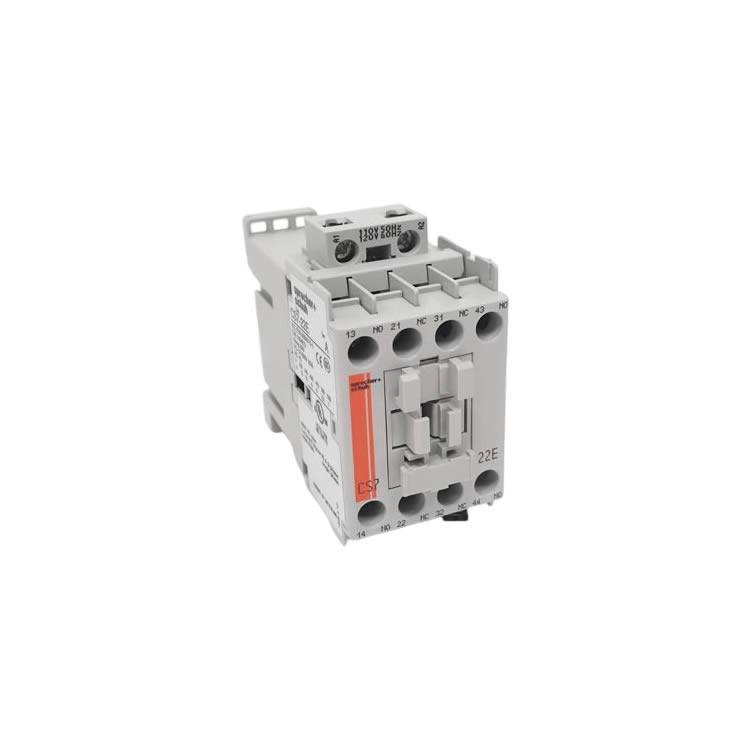

Sprecher+Schuh CS7‑22E‑120 工业控制继电器
品牌：Sprecher+Schuh（斯普雷彻舒，瑞士）sprechersc...；型号：CS7‑22E‑120；CS7 系列安全型控制继电器，4 极，2NO+2NC，线圈 120VAC（50Hz/110V，60Hz/120V）。
型号拆解
CS7：CS7 系列工业控制继电器
22：触点配置 2 常开 2 常闭（2NO+2NC）
E：电子节能线圈
120：线圈电压 120V AC（60Hz）/110V AC（50Hz）
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 触点组态 | 4 极：2NO+2NC（强制导向镜像触点，符合 IEC 60947‑5‑1）Rockwell A... |
| 线圈电压 | 110‑120V AC（50/60Hz） |
| 主触点通用电流 | 25A（AC‑1）；AC‑15：10Asprechersc... |
| 最大工作电压 | 600V AC/DC，UL 认证 A600/P600 等级Sprecher +... |
| 安装方式 | DIN 导轨卡扣安装，亦可底板螺丝安装sprechersc... |
| 认证 | CE、cULus 认证 |
| 机械寿命 | 约 1000 万次操作 |
| 线圈特点 | 可互换线圈，节能电子线圈，功耗低sprechersc... |
| 重量 | 约 378g |
产品特点
强制导向镜像触点：NO 触点发生熔焊粘连时，NC 触点保证不会闭合，适合安全回路、急停安全控制电路使用。
模块化可扩展：可加装顶部 / 侧面辅助触头模块，最多扩展至 12 极触点sprechersc...。
线圈可单独更换，不用整只报废，维护成本低，区别普通商用继电器sprechersc...。
与 CA7 接触器同系列壳体，柜体排布整齐，接线端子标识清晰，支持螺丝刀直插接线。
电子线圈，发热小，适合控制柜长期连续通电工况。
典型应用场景
设备安全控制回路、急停联锁、安全门监控；
自动化设备 PLC 输出扩展、多路信号中转；
机床、包装设备、产线控制柜逻辑控制；
风机、泵类设备辅助控制信号切换；
北美标准设备、出口设备控制柜。
安装维护要点
标准 DIN35 导轨卡装，可任意方位安装；
线圈电压严格使用 110‑120VAC，不可直接接入 220V；
用于安全回路，必须使用本体自带 2NO+2NC，扩展辅助触点不可单独作为安全回路；
故障现象：触点不通、粘连、线圈不吸合，优先检查线圈供电，触点烧蚀则更换继电器或线圈模块。
