BERNSTEIN（博恩斯坦）KIN-E50PÖ/008-KL2 磁性接近开关完整介绍

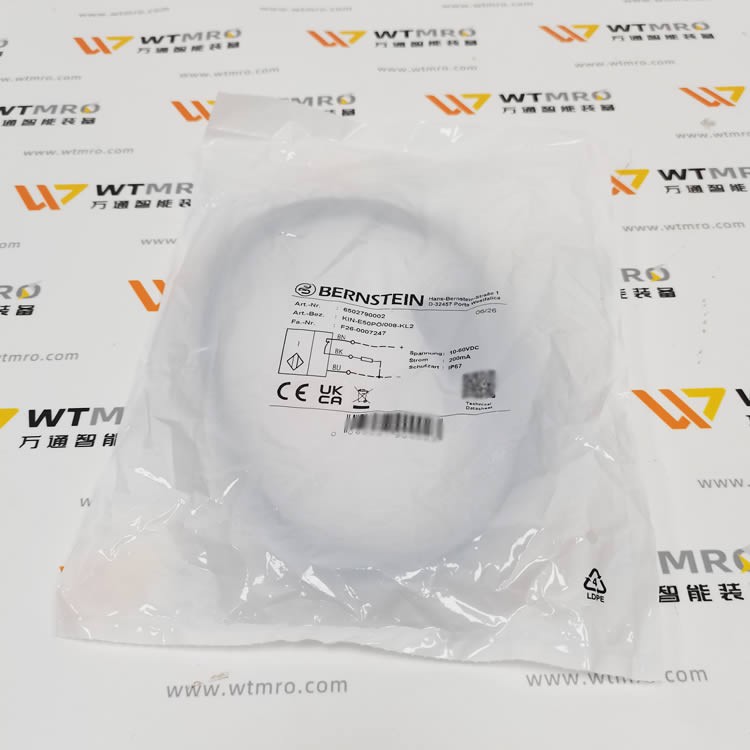

一、标签基础信息提取

表格

标签项 详细内容

品牌 BERNSTEIN 德国博恩斯坦

物料货号 Art.-Nr. 6502790002

完整型号 Art.-Bez. KIN-E50PÖ/008-KL2

工厂编号 Fa.-Nr. F26-0007247

产地地址 Hans-Bernstein-Straße 1, D-32457 Porta Westfalica（德国原厂）

认证 CE、UKCA、CA 多国工业认证

二、型号分段释义

KIN-E50PÖ/008-KL2

KIN：磁性气缸接近开关系列，用于气缸活塞位置检测

E50：标准检测规格，常开输出型

PÖ：PNP 常开输出，带电缆出线式

008：配套线缆长度 8 米

KL2：2 芯电缆（BN 棕正极、BU 蓝负极）

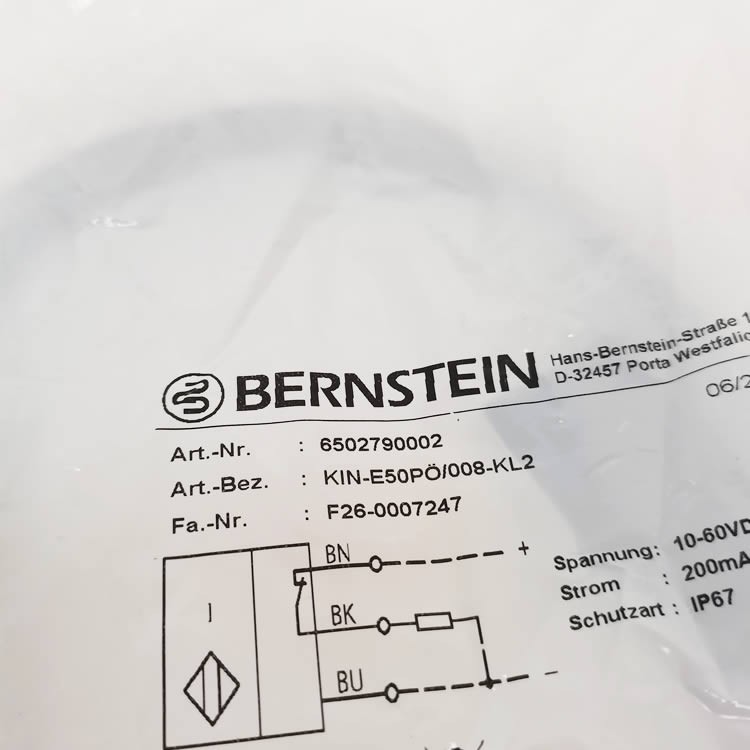

三、电气参数（标签图纸标注）

供电电压 Spannung：10~60 VDC 宽电压直流供电

输出电流 Strom：最大 200mA 负载电流

防护等级 Schutzart：IP67，可耐受冲洗、潮湿车间环境

接线定义

BN（棕色）：DC24V 正极电源

BU（蓝色）：0V 负极，信号输出端

内置保护电阻，防反接、短路保护

四、产品结构与特性

感应原理：霍尔磁性感应，无需机械接触，无磨损，使用寿命可达亿次触发

安装适配：适配 T 型槽标准气缸（FESTO、SMC、AVENTICS 等通用气缸），卡扣式免工具快速安装

线缆配置：8 米标准 PVC 耐弯折电缆，KL2 两芯简化布线

工况耐受：IP67 防水防尘，耐切削液、轻微油污，机床、自动化产线通用

输出类型：PNP 常开，气缸活塞磁铁靠近时输出导通，PLC 数字输入直接适配

五、核心优势

宽电压 10-60VDC，兼容 24V、48V 工控系统，适配多种设备

IP67 高防护，机床潮湿、喷淋工况稳定工作

无机械触点，高速往复气缸不卡顿、无触点烧蚀

通用 T 槽卡扣，拆装快速，兼容市面绝大多数标准气缸

德国原厂元器件，抗电磁干扰，变频器附近不易误触发

使用注意：仅检测永磁气缸活塞，不可用于金属工件无磁检测；避免强磁场近距离干扰传感器头部。

六、典型应用场景

机床气缸到位检测、自动化流水线夹具定位、输送设备气缸限位、包装设备气动执行器位置反馈、机械手气动缸原点确认。
