Ziasiot PT123-124B-7.5M-1/2-6/18-10V-JW 完整介绍

一、基础信息

• 品牌：Ziasiot 齐亚斯（专业熔体压力传感器厂商）

• 完整型号：PT123-124B-7.5M-1/2-6/18-10V-JW

• 产品类型：柔性软管型高温熔体压力传感器

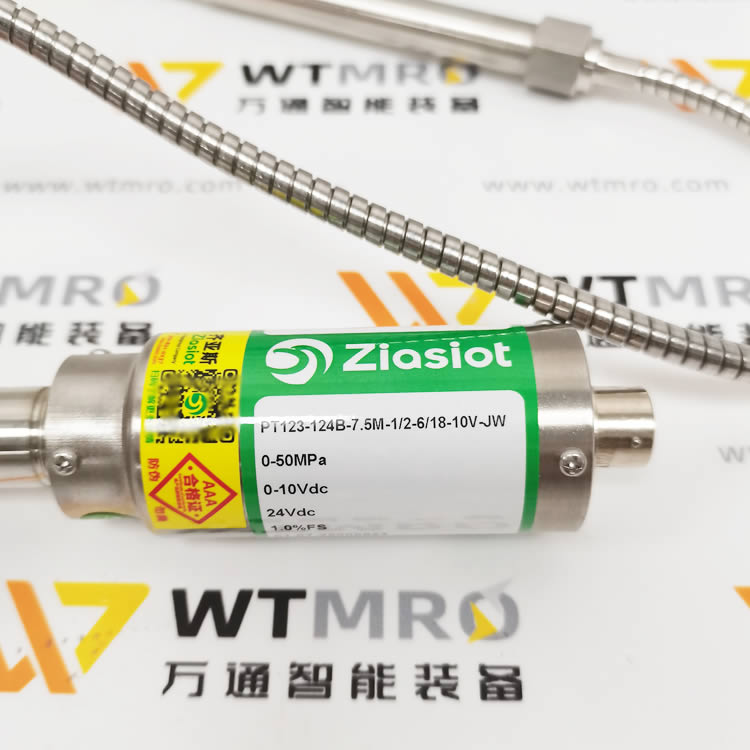

• 核心铭牌参数

• 测量量程：0~50MPa

• 供电电压：24VDC

• 信号输出：0~10Vdc

• 精度等级：1.0% FS

二、型号分段释义 PT123-124B-7.5M-1/2-6/18-10V-JW

1. PT123：标准高温熔体压力传感系列，适用于挤出、注塑、造粒设备

2. 124B：膜片结构代码，硬质平头、耐高温应变膜片

3. 7.5M：金属柔性软管总长 7.5 米

4. 1/2：安装螺纹规格 1/2"UNF 标准挤出机牙口

5. 6/18：热电偶规格，J 型热电偶，测温 0~400℃，同步采集熔体温度

6. 10V：电压输出信号 0-10V

7. JW：金属波纹管铠装软管 + 圆形航空插头出线结构

三、核心技术规格

压力性能

• 量程：0~50MPa

• 精度：±1.0% FS

• 过载压力：120% FS，爆破压力≥200% FS

• 响应速度：＜5ms

电气参数

• 供电：DC24V

• 输出：0~10V 线性电压信号

• 测温集成：J 型热电偶，熔体同步测温

• 信号线缆：7.5 米不锈钢波纹保护软管，耐高温、防磨损、防油污

温度耐受

• 熔体介质温度：最高 400℃

• 变送器头部工作温度：-20~80℃，软管隔绝高温，表头不发烫

• 膜片材质：硬化哈氏合金，耐磨损、抗腐蚀、防物料粘黏

机械结构

• 安装螺纹：1/2 UNF

• 探杆形式：柔性加长软管，适配大型挤出机、长流道设备

• 防护：IP65，抗注塑 / 挤出现场油污、粉尘

四、产品核心优势

1. 压力温度一体化：同时采集熔体压力 + 料温，一套传感器替代压力 + 热电偶两支探头

2. 7.5 米加长柔性软管：适配大型挤出生产线，表头可远离高温机筒，方便控制柜安装

3. 哈氏合金耐磨膜片：针对 PVC、玻纤填充塑料等高磨损工况，使用寿命更长

4. 0-10V 标准电压信号：可直连 PLC、熔体压力显示仪表、挤出机控制系统

5. 不锈钢波纹管保护线缆，耐拖拽、挤压、高温烘烤，不易老化开裂

五、典型应用场景

塑料挤出机、造粒机、双螺杆挤出设备、注塑机熔体监测、橡胶挤出生产线、化纤纺丝熔体压力测控
