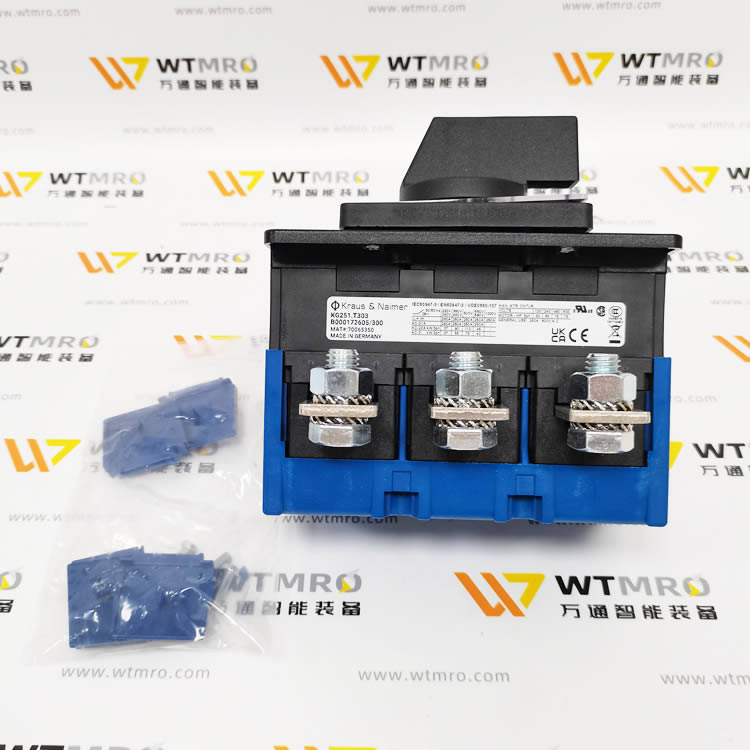

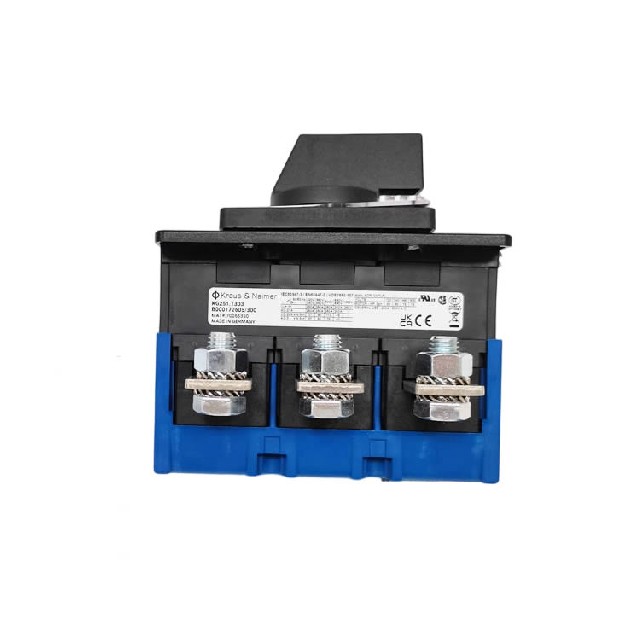

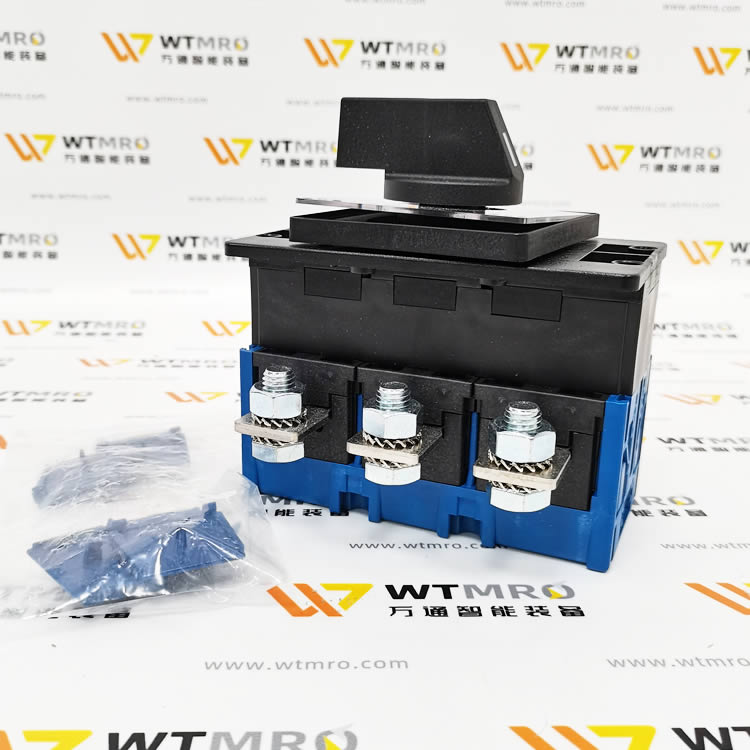

Kraus&Naimer KG251.T303 隔离开关完整参数

一、型号拆解（KN 标准命名）

1. KG：蓝系列主隔离开关 / 负荷隔离开关，符合 IEC60947-3

2. 251：壳架 250A 等级，热额定电流 Ith=250A

3. T303：3 极直通 ON-OFF（3P 主回路，带 1 组 NO 辅助触点）

• T203：纯 3 极无辅助；T303=3 主极 + 1 常开辅助触点

4. 后缀选配（完整订货型号常见）：/SGZ001 VE（门联锁 + 红黄标准手柄、IP65 面板操作）

二、核心电气规格

额定电流 / 功率（380/440V 三相）

• 热电流 Ith：250A

• AC-23A（电机频繁通断）：90kW

• AC-3（电机直接启动）：55kW

• AC-21A 阻性负载：250A；AC-22A 混合负载：200A

电压与绝缘

• 额定工作电压 Ue：最高 690V AC

• 额定绝缘电压 Ui：1000V

• 冲击耐压 Uimp：8kV

• 短路耐受：高短时耐受电流，满足机床 / 配电柜主开关安全隔离要求

触点配置

• 主回路：3 极（L1/L2/L3）

• 辅助触点：内置 1 路 NO 常开（T303 区别于 T203 的核心），用于状态反馈、安全回路联锁

三、结构与安装

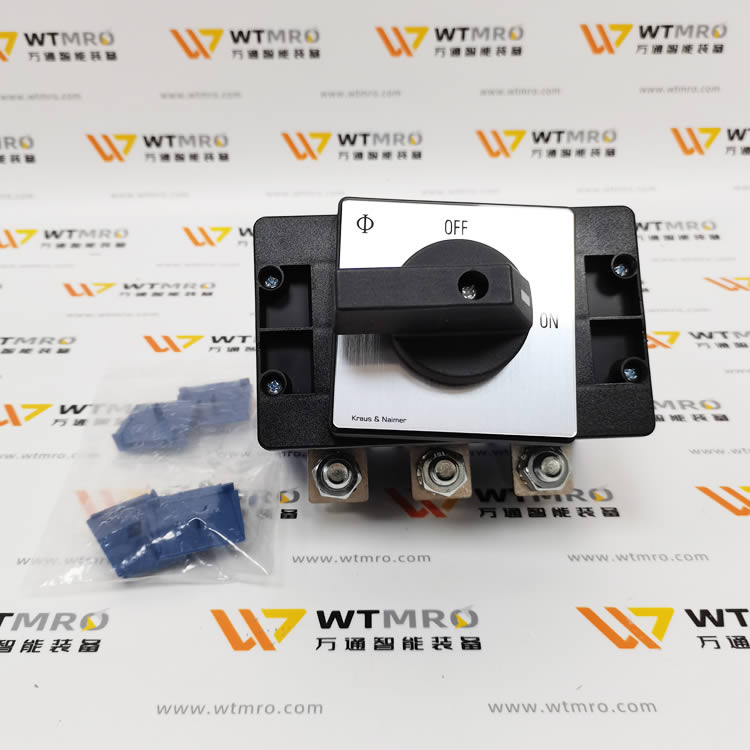

1. 安装方式：面板穿墙安装（柜门上操作，门联锁标配）

2. 门联锁功能：开关合闸 ON 时柜门无法打开；OFF 位置可挂锁（最多 4 把挂锁，安全检修隔离）

3. 防护等级：配标准 VE 手柄面板 IP65，防粉尘防水溅

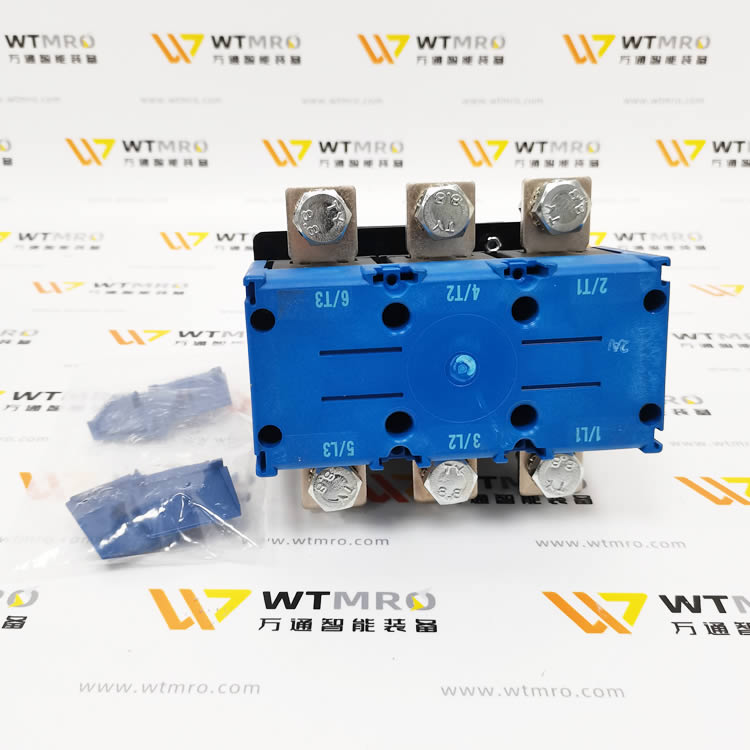

4. 接线端子：螺栓环形端子，指触安全防护端子（EN50274）

5. 面板开孔：250A 规格标准开孔 68×68mm，操作杆直径 13mm

四、产品特点

1. 安全隔离：超大断口绝缘爬电距离，满足设备检修强制隔离开关规范

2. 模块化：可后期加装辅助触点、加长操作轴、端子防护盖

3. 工业耐用：机械寿命≥10000 次，适配机床、变频器柜、成套配电、风机水泵主电源切断

4. 认证标准：IEC60947-3、EN60947-3、VDE、UL、CE 全认证

五、同系列区分（快速选型）

六、典型应用

机床整机总电源开关、变频器控制柜主隔离、流水线动力柜、空压机 / 风机检修安全切断，需要采集开关分合信号的场景优先选用 T303（自带辅助触点）。
