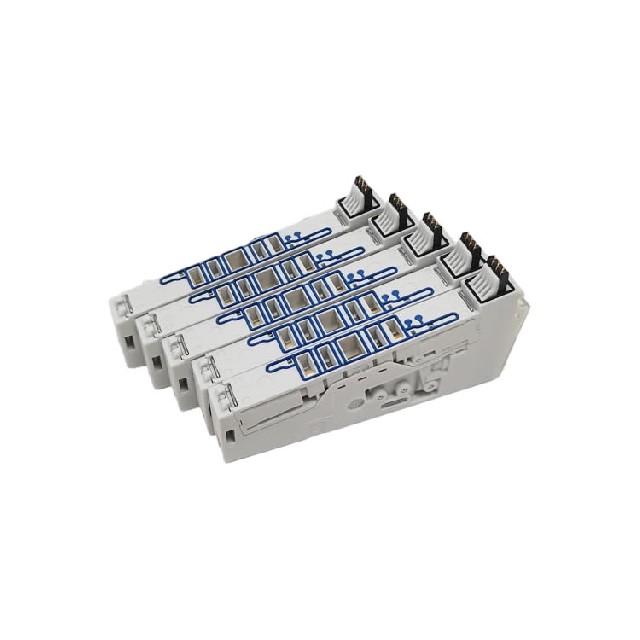

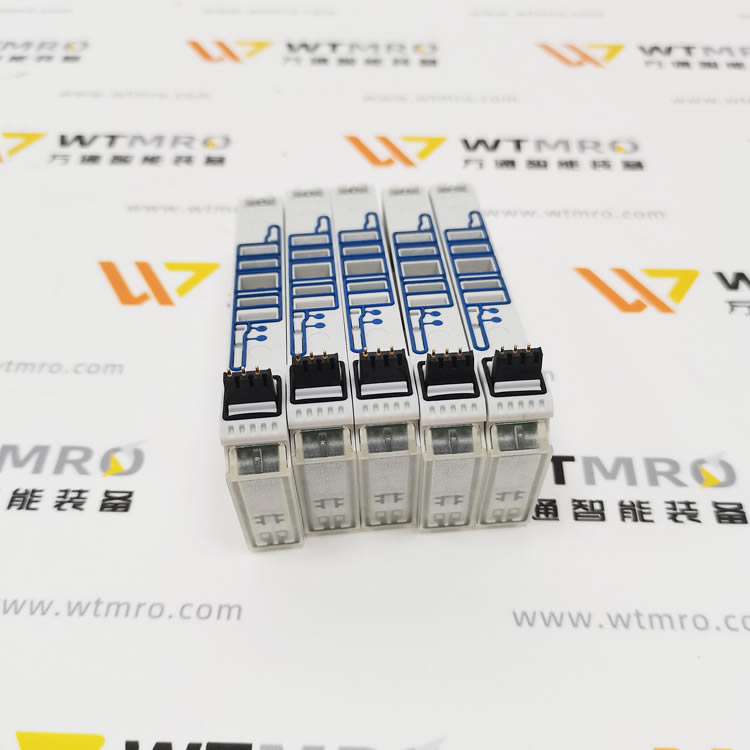

AVENTICS R422103002（AV05 系列 5/2 双电控电磁阀）

品牌：AVENTICS（安沃驰，原博世气动，现属 Emerson）

型号全称：AV05-5/2DS-VT00-024VDC-LOC

一、型号含义

• AV05：超紧凑、大流量阀岛系列

• 5/2：二位五通换向阀

• DS：Double Solenoid 双线圈 / 双电控

• VT00：标准型，无特殊功能

• 024VDC：DC24V 供电

• LOC：带锁定式手动操作按钮

二、核心参数

• 功能：5/2 二位五通，双电控（双线圈）

• 工作压力：-0.9 … 10 bar（真空～10 bar）

• 控制压力：3 … 8 bar

• 额定流量 Qn：700 L/min（20℃、6 bar）

• 电压：DC24V ±10%

• 功耗：0.55 W / 线圈（低功耗）

• 切换时间：约 13 ms（开 / 关）

• 密封：软密封（Soft Seal），低泄漏

• 结构：滑阀、正重叠

• 连接：底板安装（阀岛式）

• 手动操作：锁定式（可机械保持）

• 防护等级：IP65（带接头）

• 温度范围：-10℃ … +60℃

• 介质：压缩空气（≤40 μm，含油量 0–5 mg/m³）

• 重量：约 64 g

三、结构与特点

1. 双电控自保持：一侧通电换方向、断电保持；需另一侧通电复位

2. 超紧凑大流量：体积小、流量达 700 L/min，适合高速自动化

3. 低功耗 + 长寿命：单线圈仅 0.55 W，软密封、滑阀结构，寿命长

4. 带锁定手动按钮：调试 / 维护可机械锁定，安全可靠

5. 外部先导 + 集中排气：适配阀岛，便于集中处理先导排气

四、典型应用

• 单作用 / 双作用气缸控制（伸缩、夹紧、升降）

• 高速分拣、贴标、装配、电子 / 3C 设备

• 气动夹爪、真空系统、自动化生产线执行端
