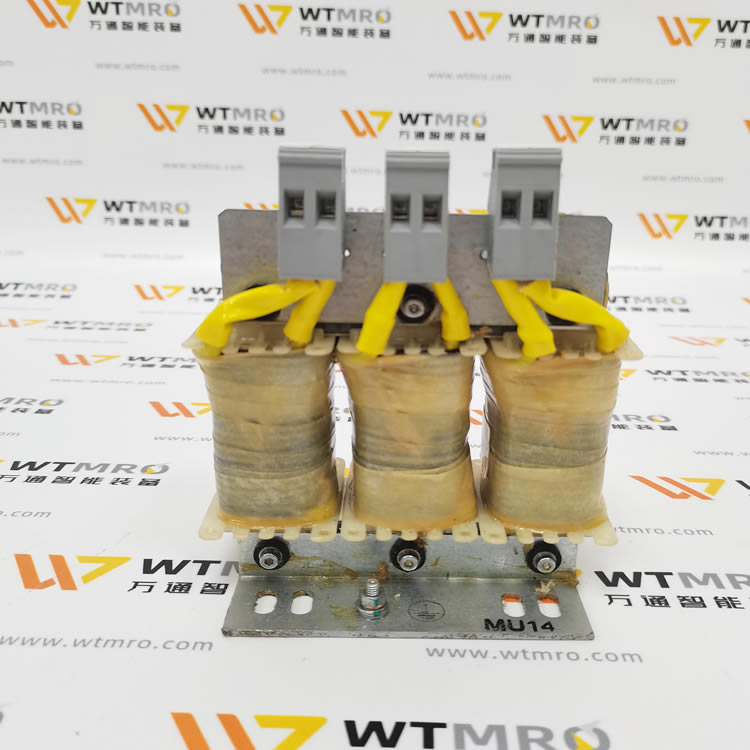

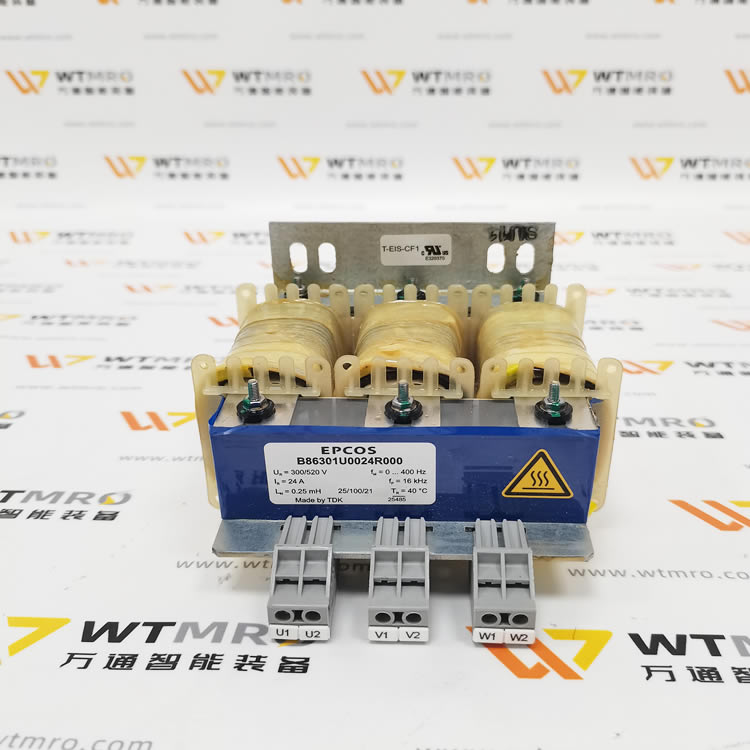

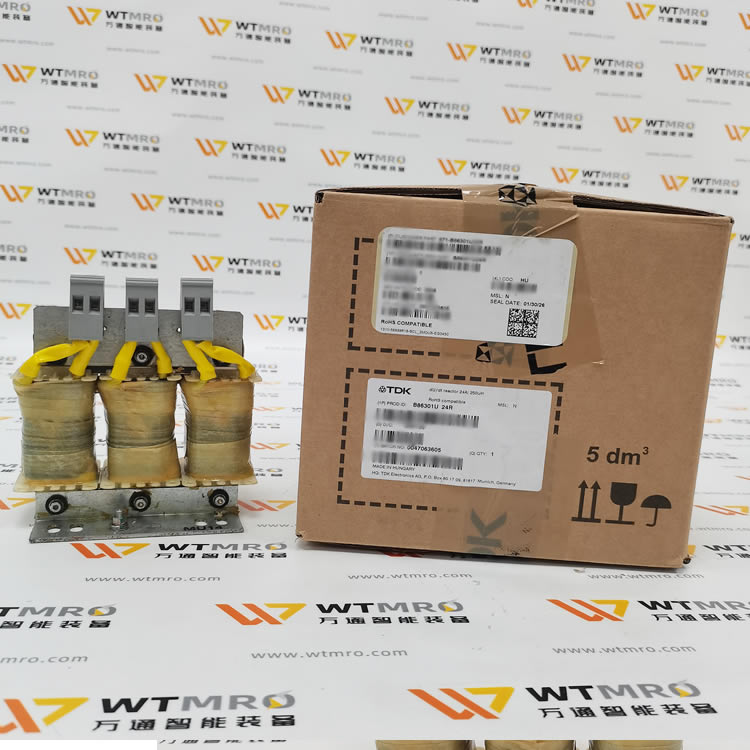

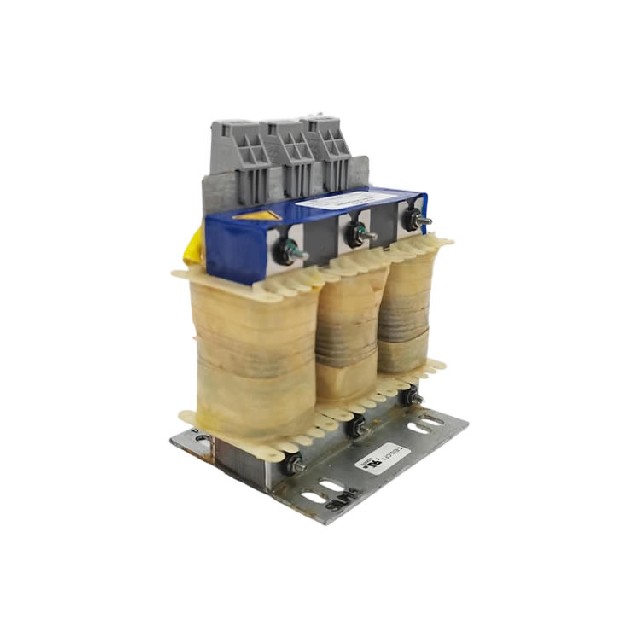

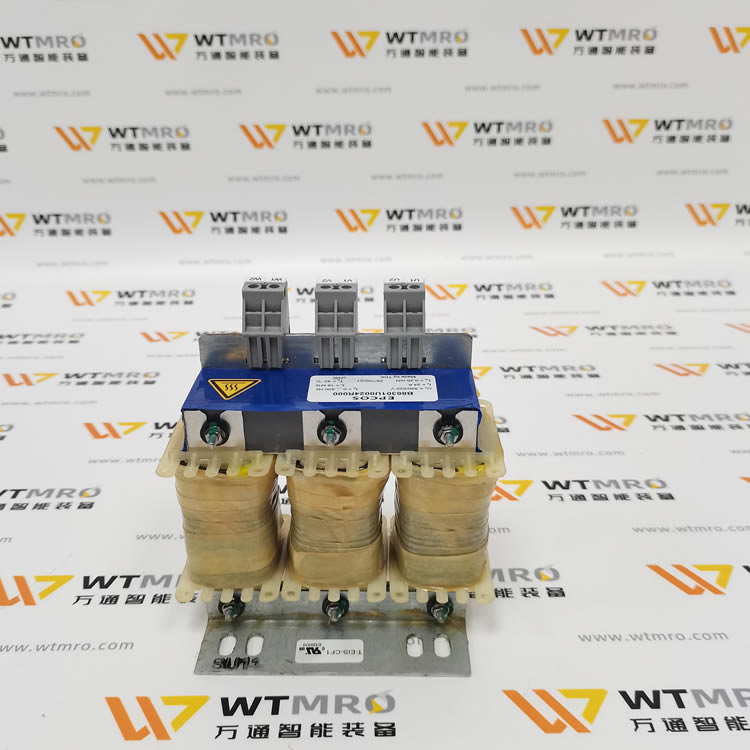

TDK B86301U0024R000（EPCOS 三相 dv/dt 输出电抗器）

品牌：TDK/EPCOS（爱普科斯）类型：三相 dv/dt 输出电抗器（EMC 滤波器），用于变频器输出侧保护电机

一、型号解析

• B86301U：系列代号，三相 dv/dt 输出电抗器

• 0024：额定电流 24A

• R000：标准版本，无特殊定制

二、核心参数（2026 最新规格）

• 额定电压：520VAC（相间）

• 额定电流：24A（40℃环境）

• 电感值：250μH / 相

• 频率：50/60Hz

• 防护等级：IP20（防手指触及）

• 绝缘等级：Class 155 (F)，耐热 155℃

• 工作温度：-25℃ ~ +100℃

• 安装方式：底盘安装（Chassis Mount）

• 接线方式：接线端子台（Terminal Block）

• 认证：UL/cURus、RoHS 合规

三、主要功能与优势

1. 抑制 dv/dt：降低变频器输出电压上升率，减少电机绕组绝缘应力，延长电机寿命

2. 降低共模干扰：减少高频噪声，保护电机轴承免受过压击穿

3. 适配长电缆：优化电机电缆长度至50m，减少反射波过电压

4. 自然冷却：无需额外散热，结构紧凑、重量轻、易安装

四、典型应用

• 变频器驱动系统（电机、传送带、泵、风机、电梯）

• HVAC 暖通空调系统

• 伺服 / 主轴驱动器输出滤波

• 防止电机绝缘老化、轴承电蚀损坏
