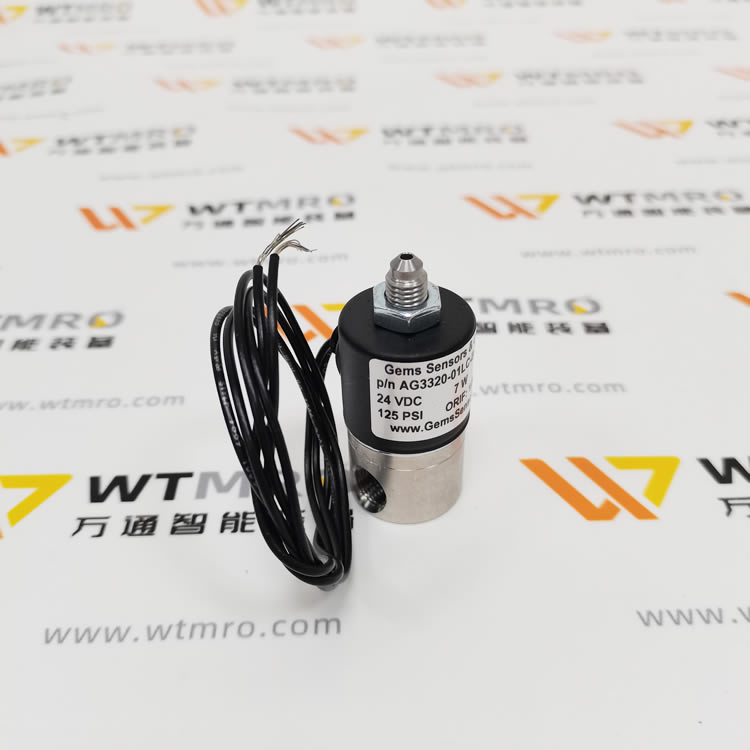

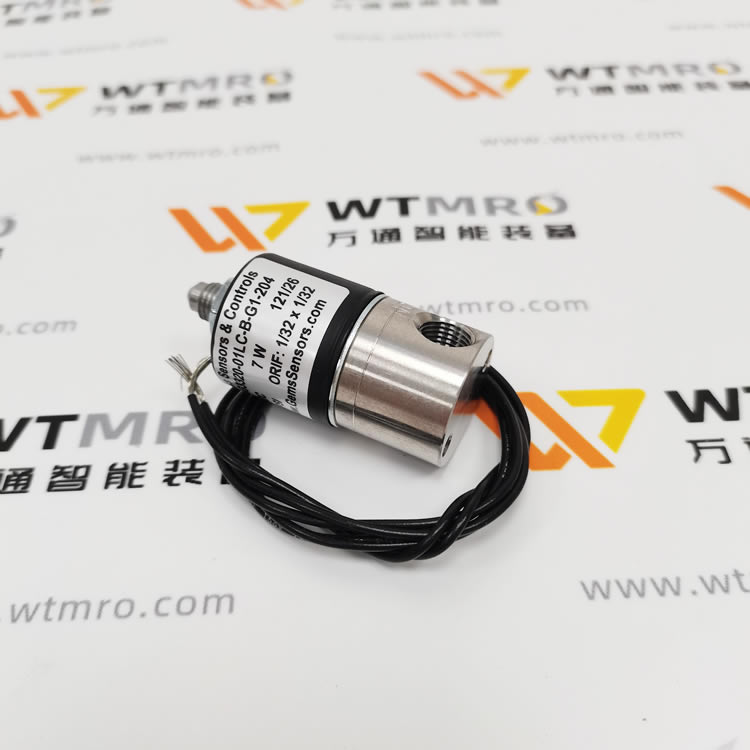

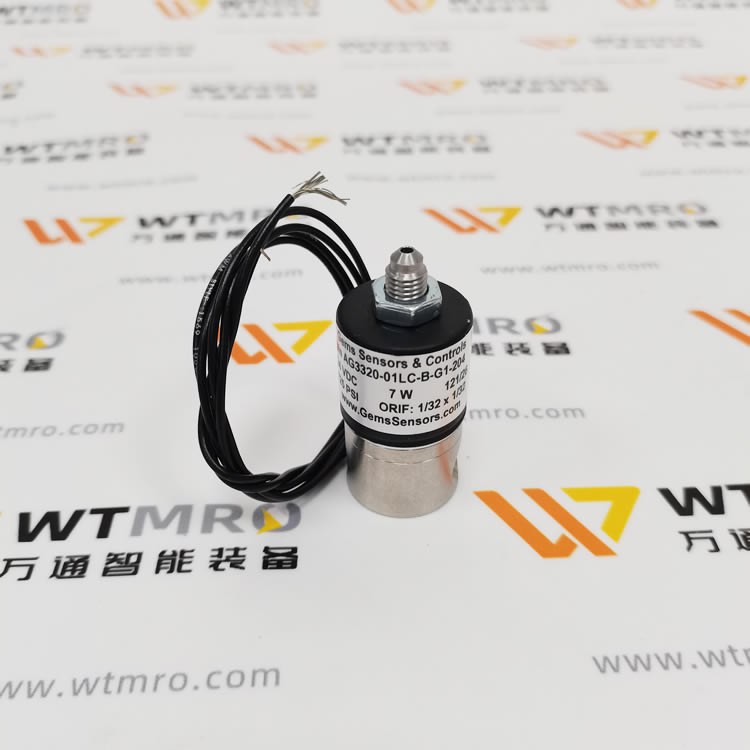

GEMS AG3320-01LC-B-G1-204（捷迈 AG 系列 三通多功能微型电磁阀）

AG3320-01LC-B-G1-204 是美国 Gems Sensors & Controls（捷迈）AG 系列直动式微型电磁阀，属于通用型、小流量、高压、紧凑化精密流体控制元件，主打三通多功能、303 不锈钢阀体、NBR 密封、24VDC、引线线圈，适配医疗、实验室、工业自动化等场景。

、型号完整解析（AG3320-01LC-B-G1-204）

• AG：系列代号（微型直动式电磁阀，A 系列升级款）

• 33：功能类型 → 3 通多功能阀（3-Way Multipurpose），可 NC/NO 切换

• 20：规格代码（孔径 / 流量等级）

• 01：阀体材质 → 303 不锈钢（通用耐腐蚀）

• LC：接口规格 → 1/8” NPT 内螺纹

• B：密封材质 → NBR 丁腈橡胶（耐油、通用）

• G1：线圈类型 → B 级绝缘、胶带封装、18” 引线

• 204：工作电压 → 24VDC

二、核心技术参数

1. 流体性能

• 功能：3 通多功能（常闭 / 常开可配置，直动式无先导）

• 最大开阀压差 MOPD：250psi（17bar）

• 流量系数 Cv：0.018~0.070（Kv=0.015~0.054），小流量精密控制

• 介质兼容性：空气、水、油、中性化学品（适配 NBR 密封）

2. 电气参数

• 电压：24VDC（±10%）

• 功耗：标准6W（低功耗可选 2W）

• 绝缘等级：B 级（130℃）

• 接线方式：18” PVC 引线（26AWG）

3. 机械与环境

• 阀体材质：303 不锈钢（加工性好、通用耐腐蚀）

• 密封材质：NBR（丁腈橡胶）

• 接口：1/8” NPT 内螺纹

• 温度范围：介质 - 10℃~+80℃；环境 - 10℃~+50℃（无冻结）

• 防护等级：IP54（标准）

• 寿命：≥100 万次（洁净介质）

• 重量：约 0.15kg

三、关键特点

1. 三通多功能设计：灵活切换常闭 / 常开，适配多种流体控制逻辑，无需更换阀体。

2. 303 不锈钢阀体：兼顾耐腐蚀性与加工性，适合一般工业、医疗、实验室环境。

3. 直动式结构：无先导压力要求，低压 / 真空工况可靠工作，响应快（≤10ms）。

4. 紧凑微型化：体积小、重量轻，便于集成到狭小设备空间，适配 OEM 批量应用。

5. 低功耗长寿命：6W 功耗，百万次寿命，降低运维成本，适合长期连续运行。

四、典型应用

• 医疗设备：呼吸机、麻醉机、输液泵（气体 / 液体精密切换）

• 实验室仪器：色谱仪、分析仪、试剂分配系统

• 工业自动化：气动控制、真空系统、小流量液体 dosing

• 食品 / 包装：无菌灌装、气体吹扫、微量液体控制

五、同系列替代 / 选型参考

• AG3320-05LC-B-G1-204：阀体升级为316 不锈钢（强耐腐蚀）

• AG3320-01LC-E-G1-204：密封升级为EPDM（耐水 / 臭氧）

• AG3320-01LC-V-G1-204：密封升级为Viton（耐强腐蚀 / 高温）
