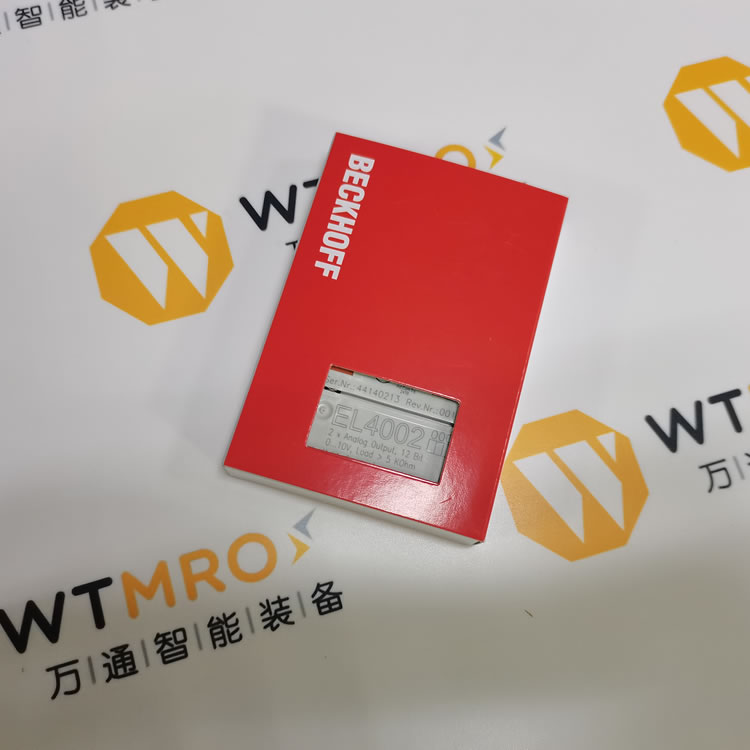

模拟量输出端子模块 EL4002 用于输出 0 到 10 V 范围内的电压。该端子模块的分辨率为 12 位，以电气隔离的形式将电压传输给处理设备。EtherCAT 端子模块的输出通道提供 1 个公共地电位。EL4002 有 2 个通道。输出端由 24 V 电源供电。EtherCAT 端子模块的信号状态通过 LED 指示。

供电与信号

• 电源：通过电源触点提供24V DC。

• 信号电压：0...10V。

输出特性

• 输出数量：2路。

• 负载：>5kΩ（短路保护）。

• 分辨率：12位。

• 输出误差：<0.1%（相对于上限值）。

电气隔离与时间参数

• 电气隔离：500V（E - bus/信号电压）。

• 转换时间：约150μs。

电流消耗

• 电源触点电流消耗：典型值40mA。

• E - bus电流消耗：典型值140mA。

其他功能与特性

• 过程映像位宽：2×16位AO输出。

• 功能特点：可选看门狗，以斜波方式输出用户指定值，支持用户标定。

• 重量：约60g。

• 环境适应性：工作温度 -25...+60℃，储藏温度 -40...+85℃，相对湿度95%无冷凝。

• 性能标准：抗电磁干扰/辐射符合EN 61000 - 6 - 2/EN 61000 - 6 - 4，抗振/冲击符合EN 60068 - 2 - 6/EN 60068 - 2 - 27。

• 防护与认证：防护等级IP20/可变，适用于所有ESxxxx端子模块，拥有CE、CCC、UL、ATEX、IECEx认证，防爆标志为ATEX：II 3G Ex ec IICT4 Gc；IECEx：Ex ec IICT4 Gc。
