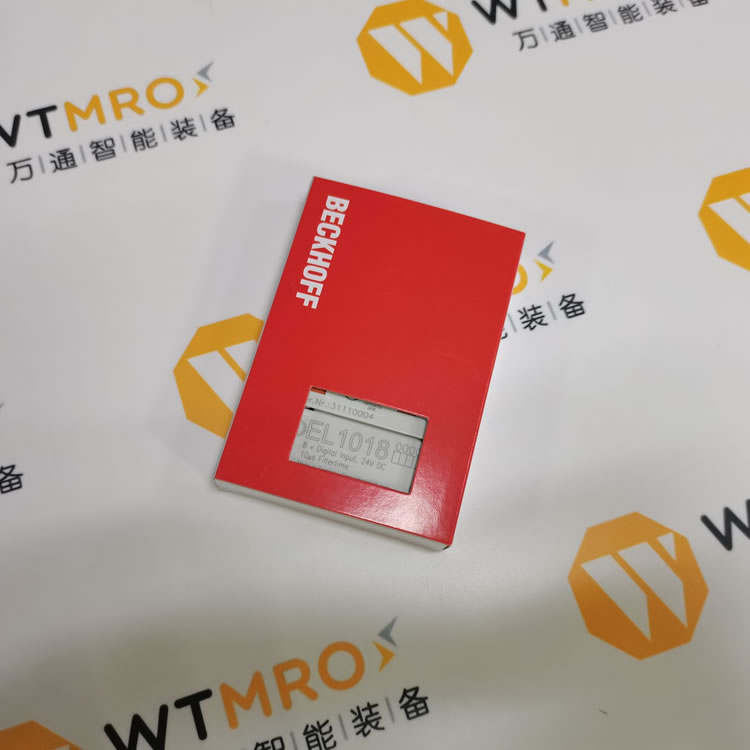

BECKHOFF倍福 数字量输入端子EL1018 描述
EL1018 数字量输入端子模块从执行层采集二进制控制信号,并以电隔离的形式将这些信号传输到上层自动化单元。EL101x 系列数字量输入端子模块有一个 10 µs 输入滤波。EtherCAT 端子模块可通过一个 LED 来显示其状态。
BECKHOFF倍福 数字量输入端子EL1018 参数
连接技术 单线制 规范 EN 61131-2,type 1/3 输入点数 8 额定电压 24 V DC(-15 %/+20 %) “0” 信号电压 -3…+5 V(EN 61131-2,type 3) “1“ 信号电压 15…30 V(EN 61131-2,type 3) 输入电流 通常为 3 mA (EN 61131-2, type 3) 输入滤波 通常为 10 μs 分布式时钟 – 电源触电电流消耗 通常为 2 mA + 负载 E-bus 电流消耗 通常为 90 mA 电气隔离 500 V (E-bus/场电位) 过程映像中的位宽 8 个输入 组态 无地址或组态设置 特点 用于高速信号(滤波 10 μs)的标准型输入端子模块 重量 约 55 g 工作/储藏温度 -25…+60 °C/-40…+85 °C 相对湿度 95 %,无冷凝
