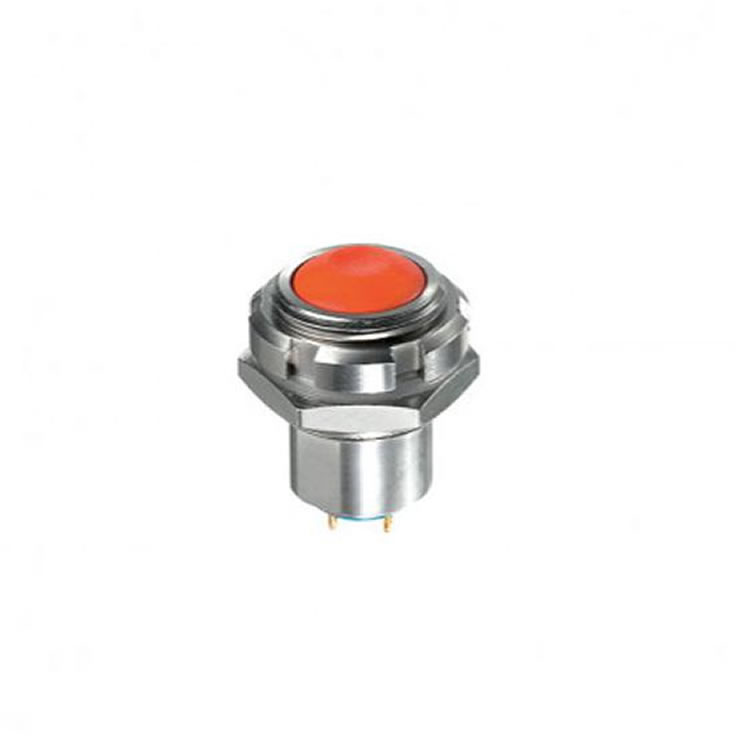

法国 APEM 面板开关 IZ系列

IZ系列是后装式按钮，可提供聚酰胺或金属外壳。该产品旨在降低两种应用类型的组装成本：波峰焊和使用连接器时。IZ系列允许平齐的面板安装，使拆卸更加容易。

主要特点

背面安装，安装更容易

瞬间金属模型

固定或可变面板厚度

螺丝版本最高可提供4A

密封达到IP67

发光或不发光

扁平执行器，用于可选标记

一般规格

•面板厚度：-IZM：最大3毫米（.118）。-IZN：最大4毫米（.157）

•总行程：1.8毫米（.070）+/- 0.3毫米

•典型操作力：6 N +/- 2 N

•低水平或机械寿命：1,000,000个循环

•扭矩：IZN：最大1 Nm。IZM：最大0.7 Nm。应用于螺母

•焊接：最高320°C。3秒

环境指标

•前面板密封：IP67符合IEC 60529

•耐冲击性：100g符合IEC 512-4，测试6c

•耐振动性：10-500Hz-10g符合IEC 512-4，测试6d

•盐雾：IEC 512-6 ，测试11f

•工作温度：-40°C至+85°C（-40°F至185°F）

电气规格

•最大 电阻负载下的电流/电压额定值：

-镀银触点（代码4）：200 mA 48 VDC-

触点银色（代码2）-螺钉端子：4 A 48 VDC

•满载时的电气寿命：500,000个循环

•初始接触电阻：最大100mΩ

•绝缘电阻：最小1GΩ。在500 VDC时

•介电强度：1,000 Vrms 50 Hz

用料

•外壳：热塑性UL94-V0

•柱塞：聚酰胺

•衬套/挡板：黄铜，镀镍

•触点：4：镀银，镀金2：镀银（螺钉端子）

•多芯线AWG20，截面0.6 mm2

•LED线： AWG26，截面0.12 mm2

•透镜：聚碳酸酯

•端子密封：环氧树脂（螺丝端子除外）
