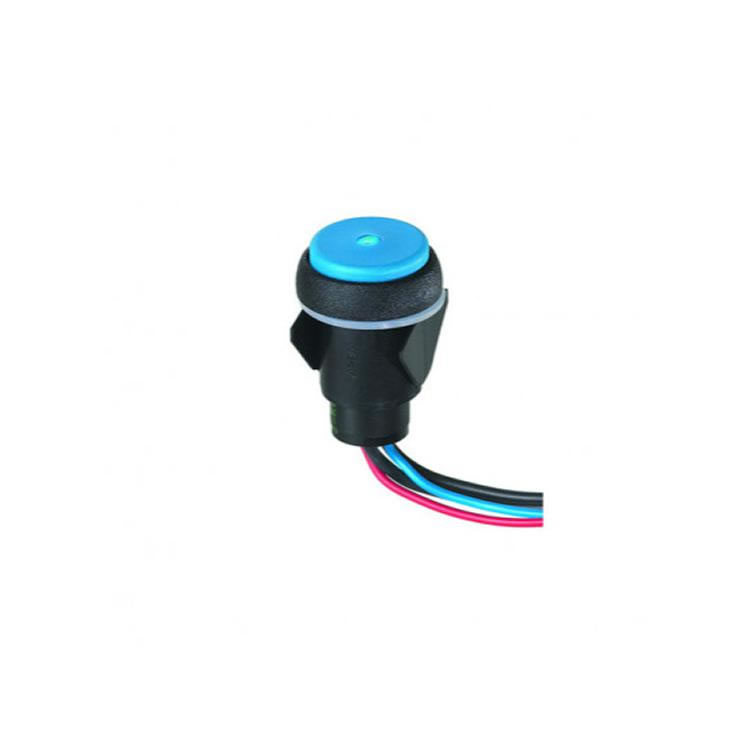

法国 APEM 面板开关 IQ系列

IQ系列是一系列密封按钮开关，具有嵌入式安装功能，可简化安装并加快安装速度。更快的安装=节省时间和成本。

主要特点

嵌入式安装，易于安装

直径16毫米的衬套

触觉反馈

发光或不发光

执行器和照明颜色的选择范围很广

扁圆形执行器，用于可选标记

五个端子选项，包括螺丝端子

螺丝端子类型的银触点，其他类型的镀金触点

密封达到IP54

一般规格

•面板厚度：

平面密封：最大2.20毫米（0.088）。

不带平面密封件：最大3毫米（.118）

•总行程：1.6毫米（.062）+/- 0.3毫米

•典型操作力：4N +/- 2N

•低液位或机械寿命：1,000,000个循环

•焊接：最高320°C。3秒

环境指标

•前面板密封：IP54，符合IEC 60529

•耐冲击性：100 g，符合IEC 512-4，测试6c

•耐振动：10-500Hz-10 g，符合IEC 512-4，测试6d

•盐雾：IEC 512 -6，测试11f

•工作温度：-40°C至+85°C（-40°F至185°F）

电气规格

•最大 电阻负载下的电流/电压额定值：

-镀金触点：

代码4：200 mA 48 VDC，500,000周期

代码7：5 A 28 VDC，70,000周期

-银触点：

代码2：螺钉端子：4 A 48 VDC，500,000周期

•初始接触电阻：最大100mΩ。

•绝缘电阻：最小1GΩ。在500 VDC时

•介电强度：1,500 Vrm

用料

•外壳：热塑性塑料UL94-V0

•执行器：聚酰胺6

/ 6 •衬套/挡板：聚酰胺6/6

•触点：4和7：银，镀金2：银（螺钉端子）

•多芯线AWG20，第0.6节mm2

•LED导线：AWG26，截面0.12 mm2

•透镜：聚碳酸酯

•端子密封件：环氧树脂
